46 判定测量结果 8 10 9 8 按下 [LO] 9 利用数字键设置下限值，然后按下 [SET] 以相对于基准值的百分比设置下限值。 可设置范围 -999.999% ～ 999.999% 实 际 的 内 部 操 作 ： 按 下 式 计 算 比 较 下 限 值， 如 果 设 置 值 小 于 基准值，则需在百分比设置值前附加负号 (-) 。 比较下限值 = 基准值 + | 基准值 | × 100 百分比设置值 10 按下 [EXIT] …

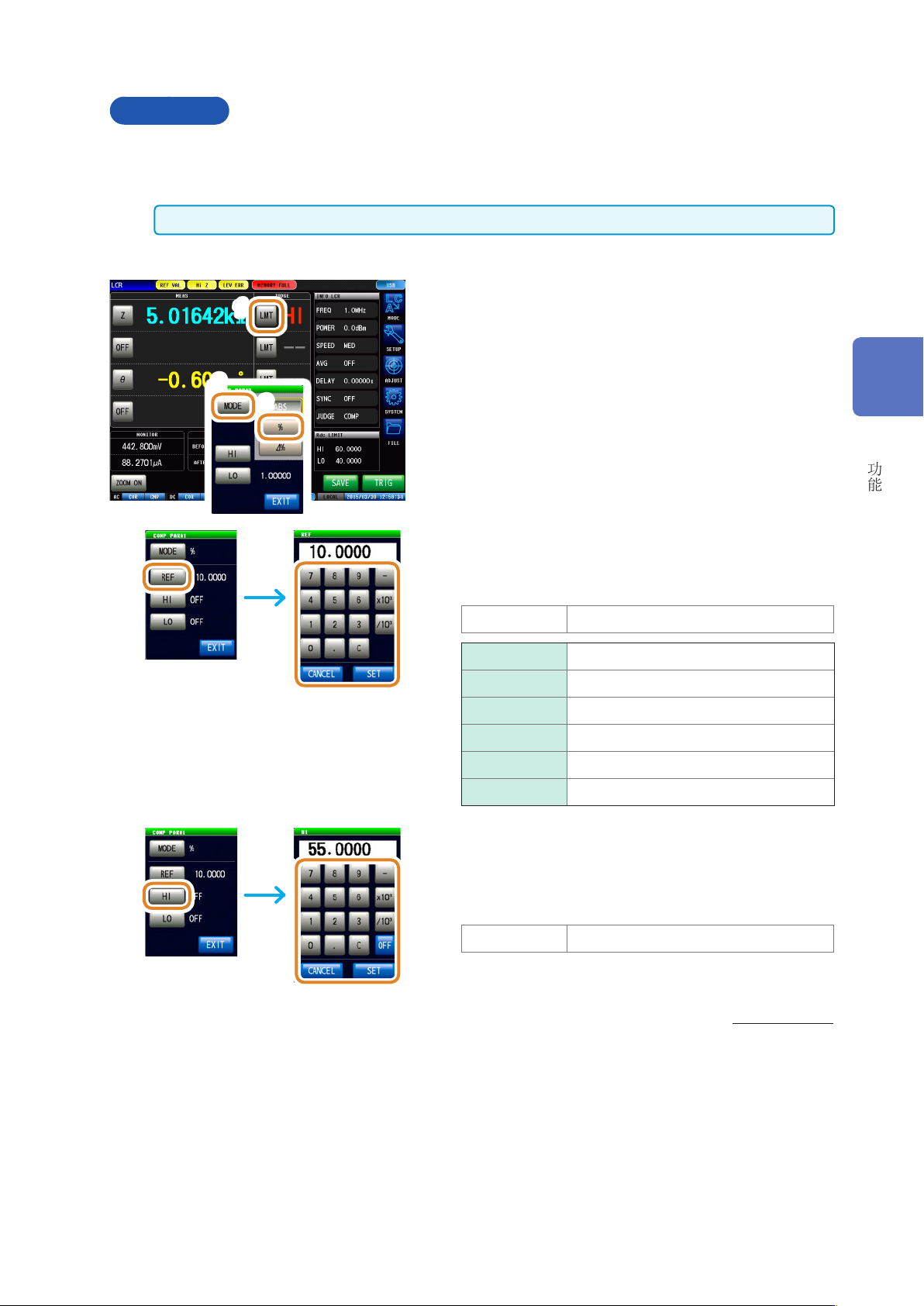

45
判定测量结果
百分比模式
利用相对于基准值的比例 (%) 设置上限值与基准值、下限值与基准值之差，判断测量值是否处在上
限值与下限值的范围内。
已设置的基准值与上下限值在百分比模式及偏差百分比模式下是通用的。
1
3
2
1
按下 [LMT]
2
按下 [MODE]
3
按下 [%]
4
5
单位的变更 ：a/ f/ p/ n/ µ/ m/ 无 / k/ M/ G
4
按下 [REF]
5
利用数字键设置基准值，然后按下 [SET]
可设置范围 -9.99999G ～ 9.99999G
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[
/10
3
]
单位的前缀变小。
[OFF] 不设置值。
[C] 重新进行输入。
[
CANCEL]
用于取消设置。
6
7
6
按下 [HI]
7
利用数字键设置上限值，然后按下 [SET]
以相对于基准值的百分比设置上限值。
可设置范围 -999.999% ～ +999.999%
实际的内部操作 ：按下式计算比较上限值，并与测量值比较
进行判定。
比较上限值（比较下限值）
=
基准值
+ |
基准值
|
×
100
百分比设置值
接下页
3
LCR
功能
46
判定测量结果

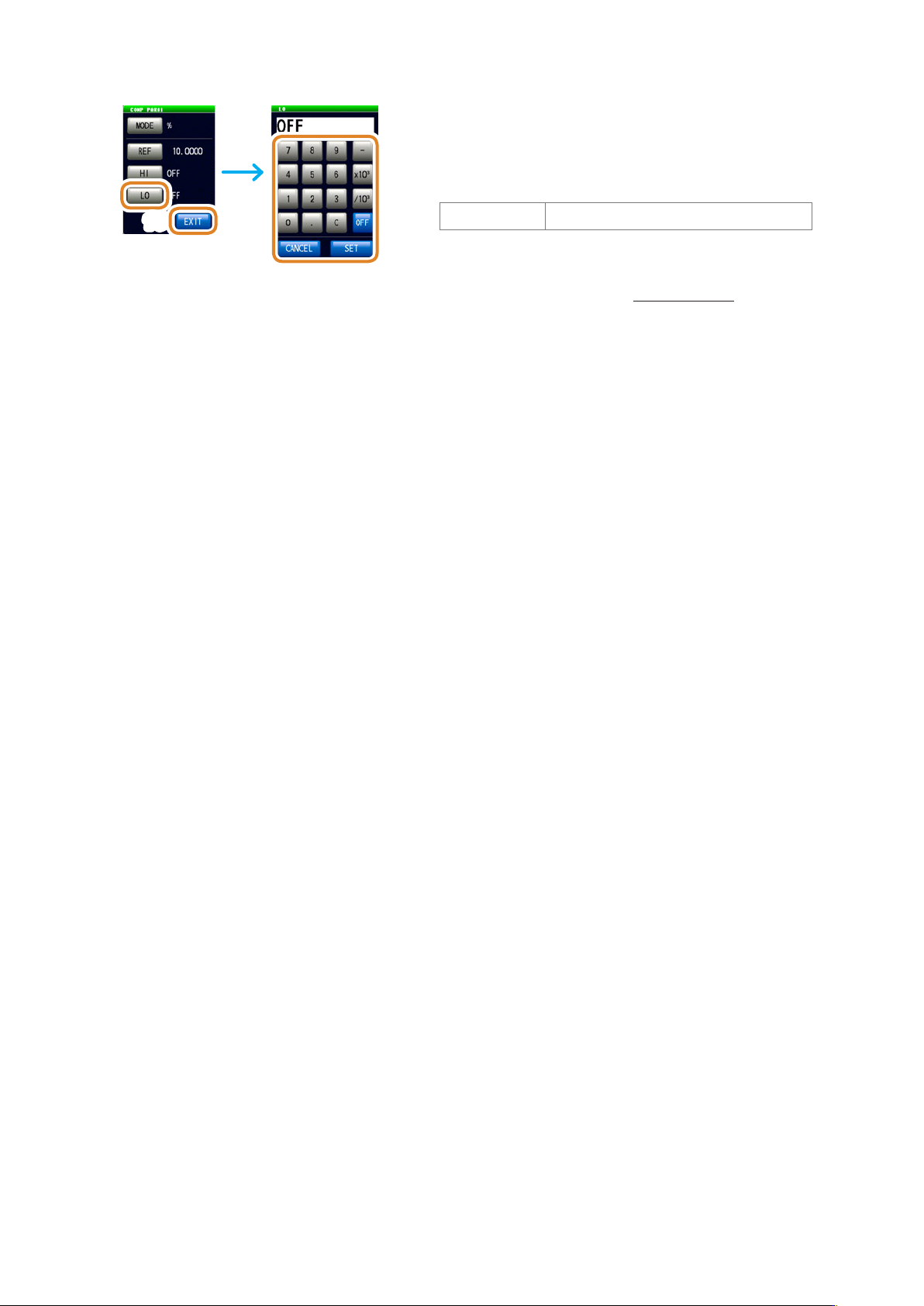

8
10
9
8
按下 [LO]
9
利用数字键设置下限值，然后按下 [SET]
以相对于基准值的百分比设置下限值。
可设置范围 -999.999% ～ 999.999%
实际的内部操作 ：按下式计算比较下限值，如果设置值小于
基准值，则需在百分比设置值前附加负号
(-)。
比较下限值
=
基准值
+ |
基准值
|
×
100
百分比设置值
10
按下 [EXIT]，关闭设置画面

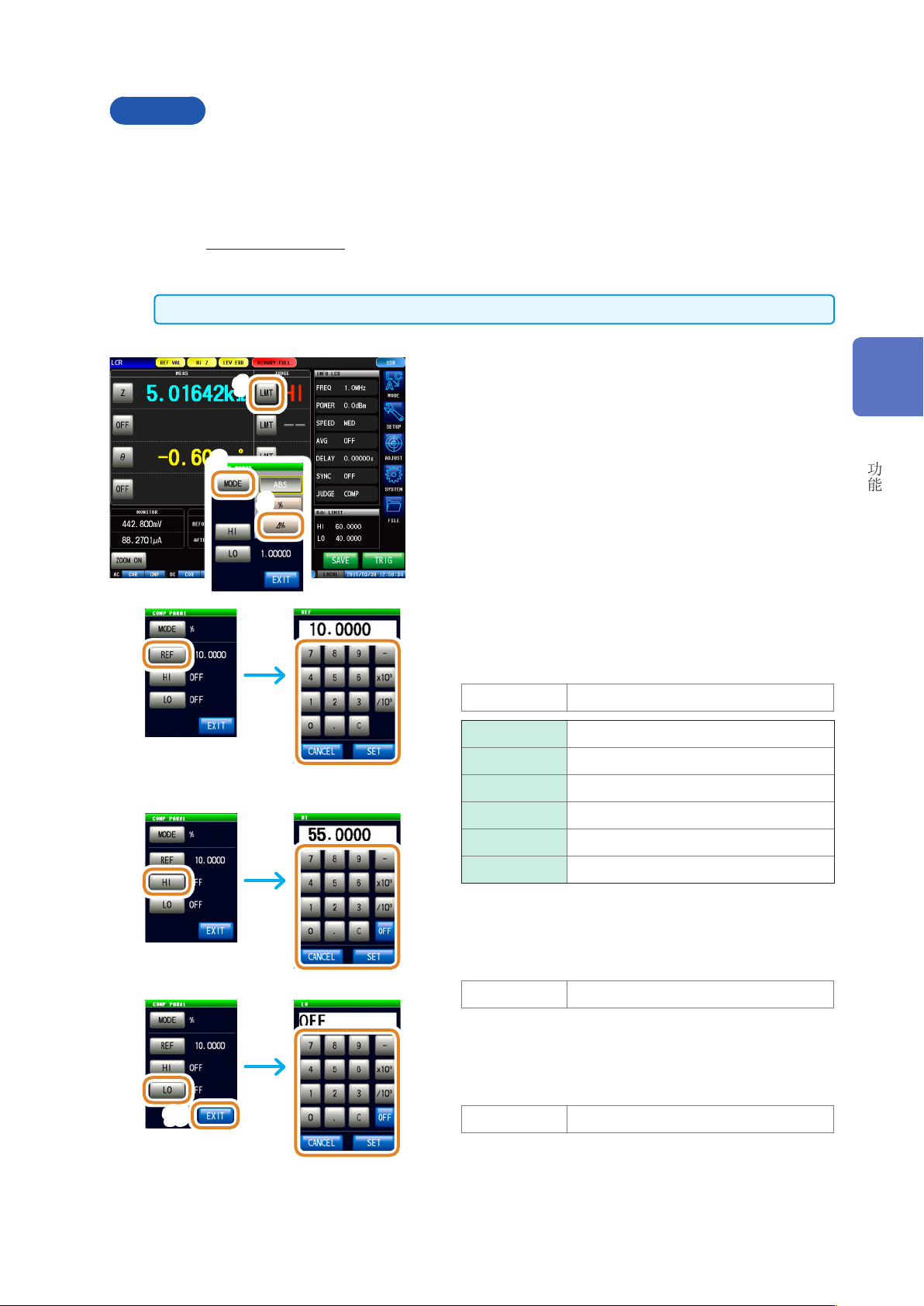

47
判定测量结果
Δ
%模式
利用相对于基准值的比例 (%) 设置上限值与基准值、下限值与基准值之差，判断测量值是否处在上
限值与下限值的范围内。
在偏差百分比模式下，测量值显示为与基准值之间的偏差值 (
Δ
%)。
按下式计算
Δ
%值。
Δ
% =
×100
|基准值 |
测量值 - 基准值
已设置的基准值与上下限值在百分比模式及偏差百分比模式下是通用的。
1
3
2
1
按下 [LMT]
2
按下 [MODE]
3
按下 [
Δ
%]
4
5
单位的变更 ：a/ f/ p/ n/ µ/ m/ 无 / k/ M/ G
6
7
8
10
9
4
按下 [REF]
5
利用数字键设置基准值，然后按下 [SET]
可设置范围 -9.99999G ～ 9.99999G
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[
/10
3
]
单位的前缀变小。
[OFF] 不设置值。
[C] 重新进行输入。
[
CANCEL]
用于取消设置。
6
按下 [HI]
7
利用数字键设置上限值，然后按下 [SET]
可设置范围 -999.999% ～ 999.999%
8
按下 [LO]
9
利用数字键设置下限值，然后按下 [SET]
可设置范围 -999.999% ～ 999.999%
10
按下 [EXIT]，关闭设置画面
3
LCR
功能
