61
关于分析仪功能

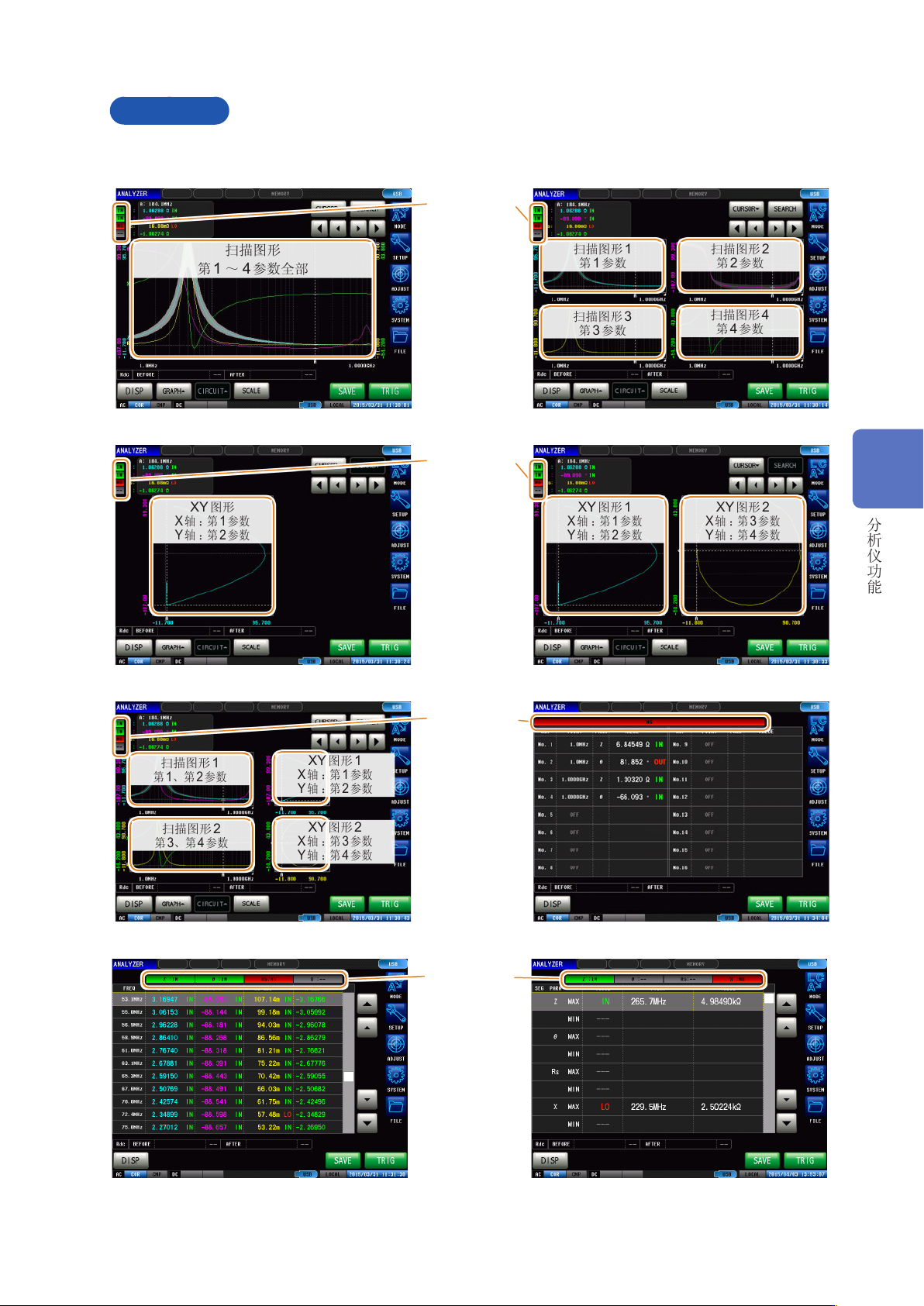

图形的类型
如果在测量画面中按下 [DISP]，则可选择要显示的图形。
[1 GRAPH] [4 GRAPH]
扫描图形
第 1 ～ 4 参数全部
比较器综合判
定结果
扫描图形 1
第 1参数
扫描图形 2
第 2参数
扫描图形 3
第 3参数
扫描图形 4
第 4参数
[1 X-Y] [2 X-Y]
XY图形
X轴 ：第 1参数
Y轴 ：第 2参数
比较器综合判
定结果
XY图形 1
X轴 ：第 1参数
Y轴 ：第 2参数
XY图形 2
X轴 ：第 3参数
Y轴 ：第 4参数
[MULTI] [SPOT]
扫描图形 1
第 1、第 2 参数
扫描图形 2
第 3、第 4 参数
XY图形 1
X轴 ：第 1参数
Y轴 ：第 2参数
XY图形 2
X轴 ：第 3参数
Y轴 ：第 4参数
比较器综合判
定结果
[NUMERIC] [PEAK] （第 109 页）
比较器综合判
定结果
4
分析仪功能
62
关于分析仪功能

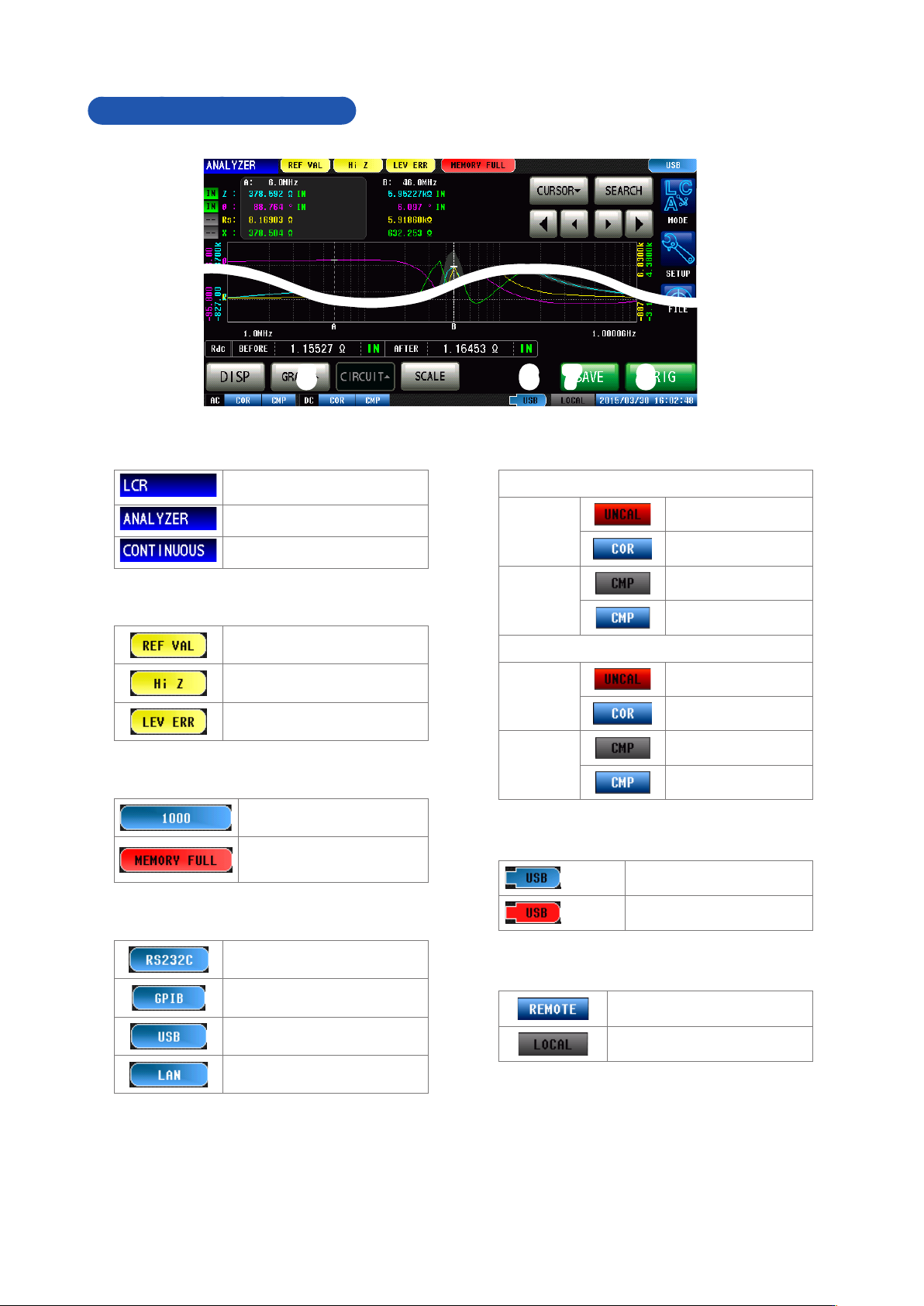

本仪器的状态显示、错误显示
1 2 3 4
8765
1
用于显示当前的测量模式。
LCR功能
分析仪功能
连续测量功能
2
用于显示错误信息。
精度保证范围以外
Hi Z筛选错误
检测电平异常
3
用于显示内存中的保存信息。
内存中保存的存储数
主机存储器已满时
4
用于显示连接接口的类型。
RS-232C
GP-IB
USB
LAN
5
用于显示校正 / 补偿的状态。
AC测量
校正
校正无效
校正有效
补偿
补偿无效
补偿有效
DC测量
校正
校正无效
校正有效
补偿
补偿无效
补偿有效
6
用于显示 U 盘的连接状况。
（蓝色） 正在连接 U盘
（红色） 正在存取 U盘
7
用于显示通讯状态。
正在进行通讯控制
本地
8
用于显示本仪器设置的日期时间。
63
设置测量的基本项目

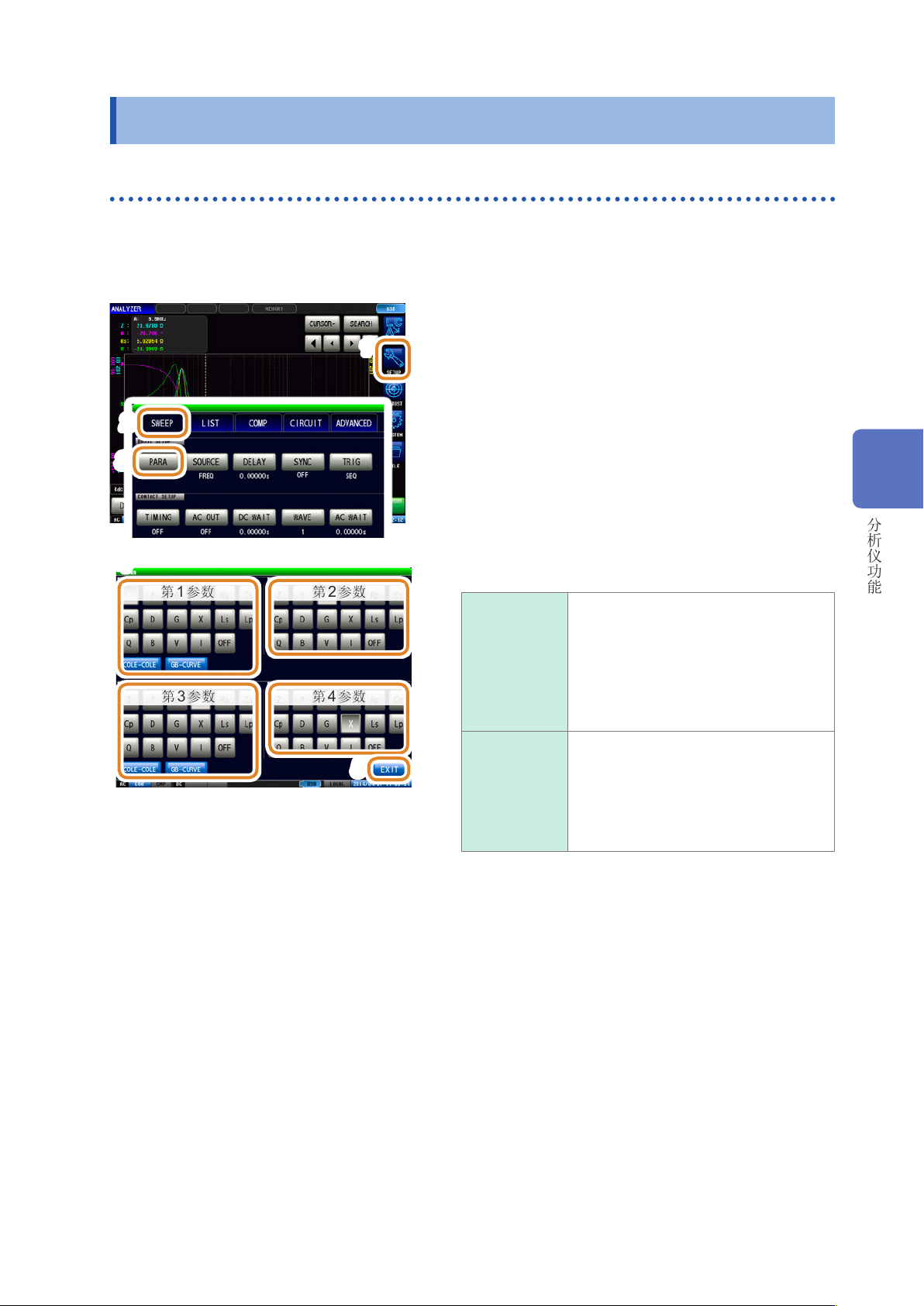

4.2 设置测量的基本项目
4.2.1 设置测量参数
选择测量显示参数。
可在分析仪模式下进行第 1 参数～第 4参数的 4种参数测量。
1
3
2
1
按下 [SETUP]
2
按下 [SWEEP]标签
3
按下 [PARA]
5
第 1参数
第 2参数
第 4参数
第 3参数
4
4
按下要设置的参数键
[COLE-COLE]
将 [PARA1]设为 [Rs]（串联等效电路模
式的有效电阻
=ESR (
Ω
)），将
[PARA2]
设为 [X]（电抗 (
Ω
)）。
反转
Y轴。将 X-Y 显示期间的自动转换比
设为
[SAME]。
也可按相同的方式设置
[PARA3]、
[PARA4]。
[GB-CURVE]
将 [PARA1]设为 [G]（电导 (S)），将
[PARA2] 设为 [B]（电纳 (S)）。
将
X-Y显示期间的自动转换比设为
[SAME]。
也可按相同的方式设置 [PARA3]、
[PARA4]。
5
按下 [EXIT]，关闭设置画面
4
