64
设置测量的基本项目

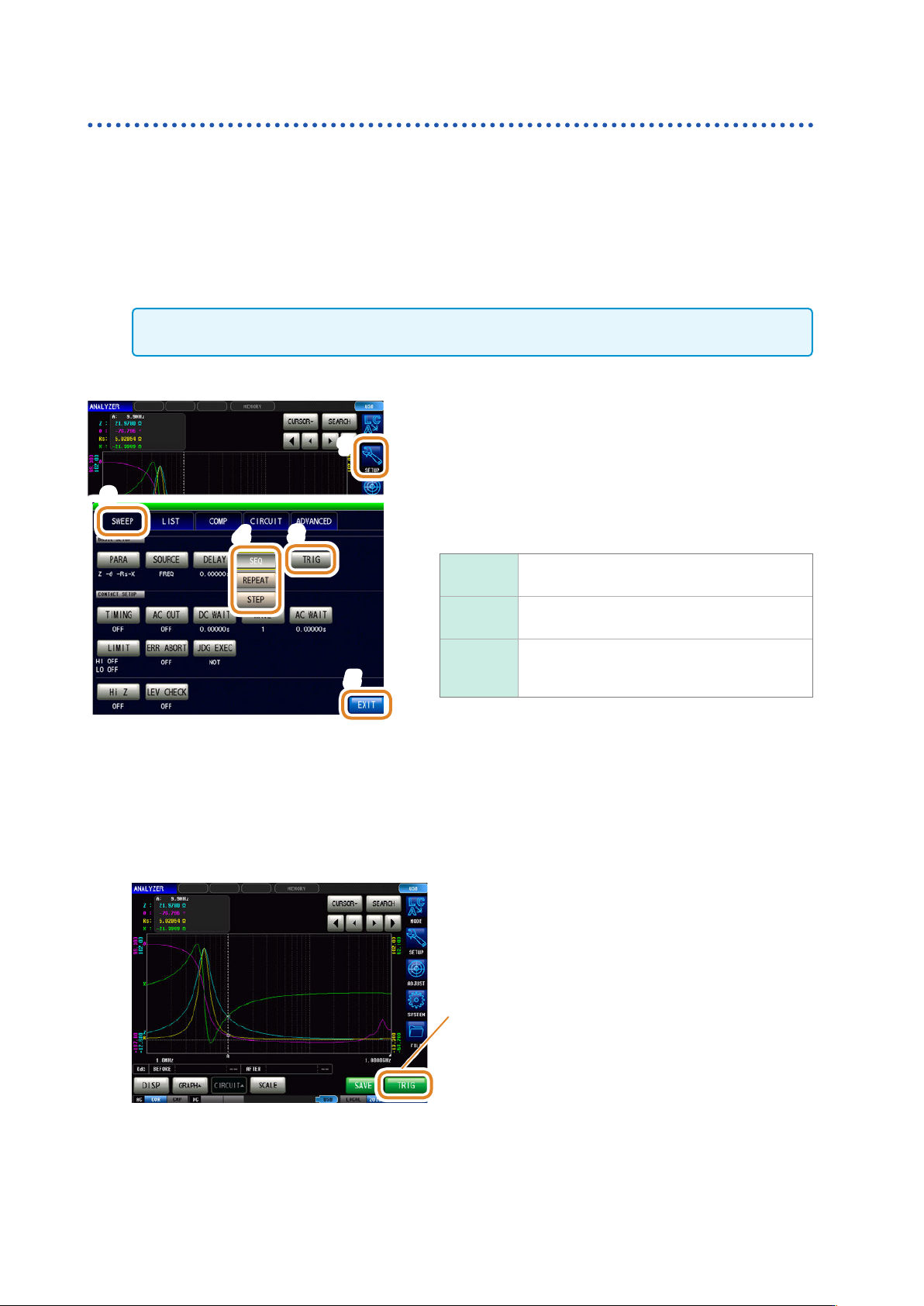

4.2.2 在任意时序下开始测量（触发）
设置触发。本仪器可设置的触发包括下述 3 种类型。
有关各触发的详细说明，请参照步骤 4。
•
按序扫描
•
重复扫描
•
step扫描
此处设置的触发设置不同于 LCR模式的触发设置。
（不影响
LCR模式的触发设置）
1
3
5
2
4
1
按下 [SETUP]
2
按下 [SWEEP]标签
3
按下 [TRIG]
4
选择触发设置
[SEQ]
进行按序扫描。
输入外部触发之后，仅进行
1次扫描测量。
[REPEAT]
进行重复扫描。
根据内部触发进行重复扫描。
[STEP]
进行 step扫描。
输入外部触发之后，
在当前的测量点上进行测
量，然后移动到下一测量点。
5
按下 [EXIT]，关闭设置画面
将触发设置选为 [SEQ] 或 [STEP] 时
•
测量画面中显示
[TRIG]。
•
每按下
[TRIG]，都进行按序扫描或step扫描。
65
设置测量的基本项目

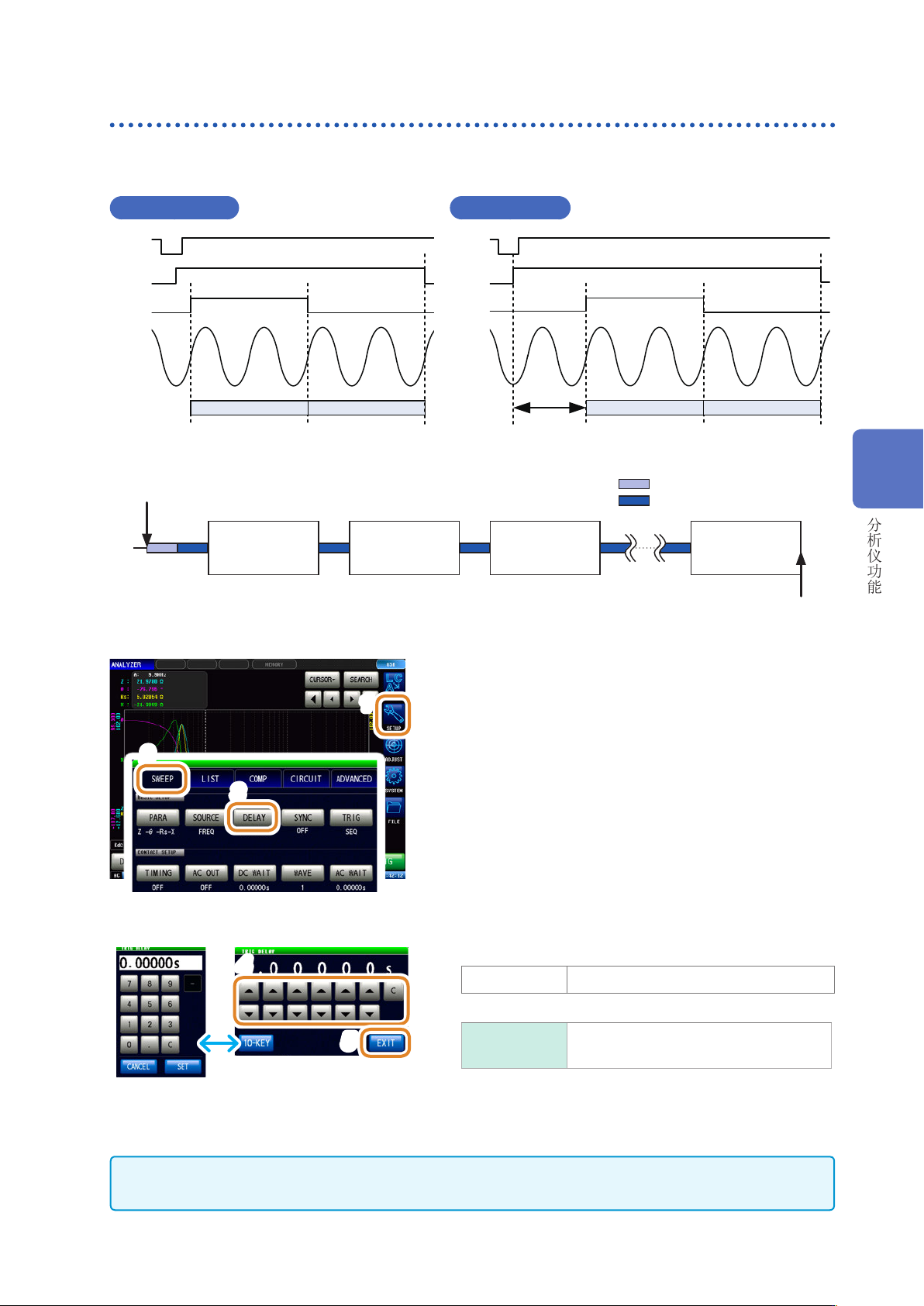

4.2.3 设置触发～测量开始之间的延迟时间（触发延迟）
设置从触发输入至开始测量之间的延迟时间。
触发延迟 ：OFF 触发延迟 ：ON
TRIG
EOM
INDEX
信号
测量 运算
TRIG
EOM
INDEX
信号
触发延迟
测量 运算
扫描点 1的测量 扫描点 2的测量 扫描点 3的测量
最终扫描点的测量
测量结束
外部触发
： 触发延迟
： 扫描点延时
1
3
2
1
按下 [SETUP]
2
按下 [SWEEP]标签
3
按下 [DELAY]
可进行数字键输入。
4
5
4
利用
/
或数字键设置延迟时间
（利用数字键输入时，按下
[SET]）
可设置范围 0 s ～ 9.99999 s 之间，10 ms 分辨率
[C]
•
将该功能设为无效。
•
已设置的时间被设为
0 s。
5
按下 [EXIT]，关闭设置画面
设为触发延迟时，从输入触发～测量结束期间，表示处于测量期间的 LED 点亮。
4
分析仪功能
66
设置测量的基本项目

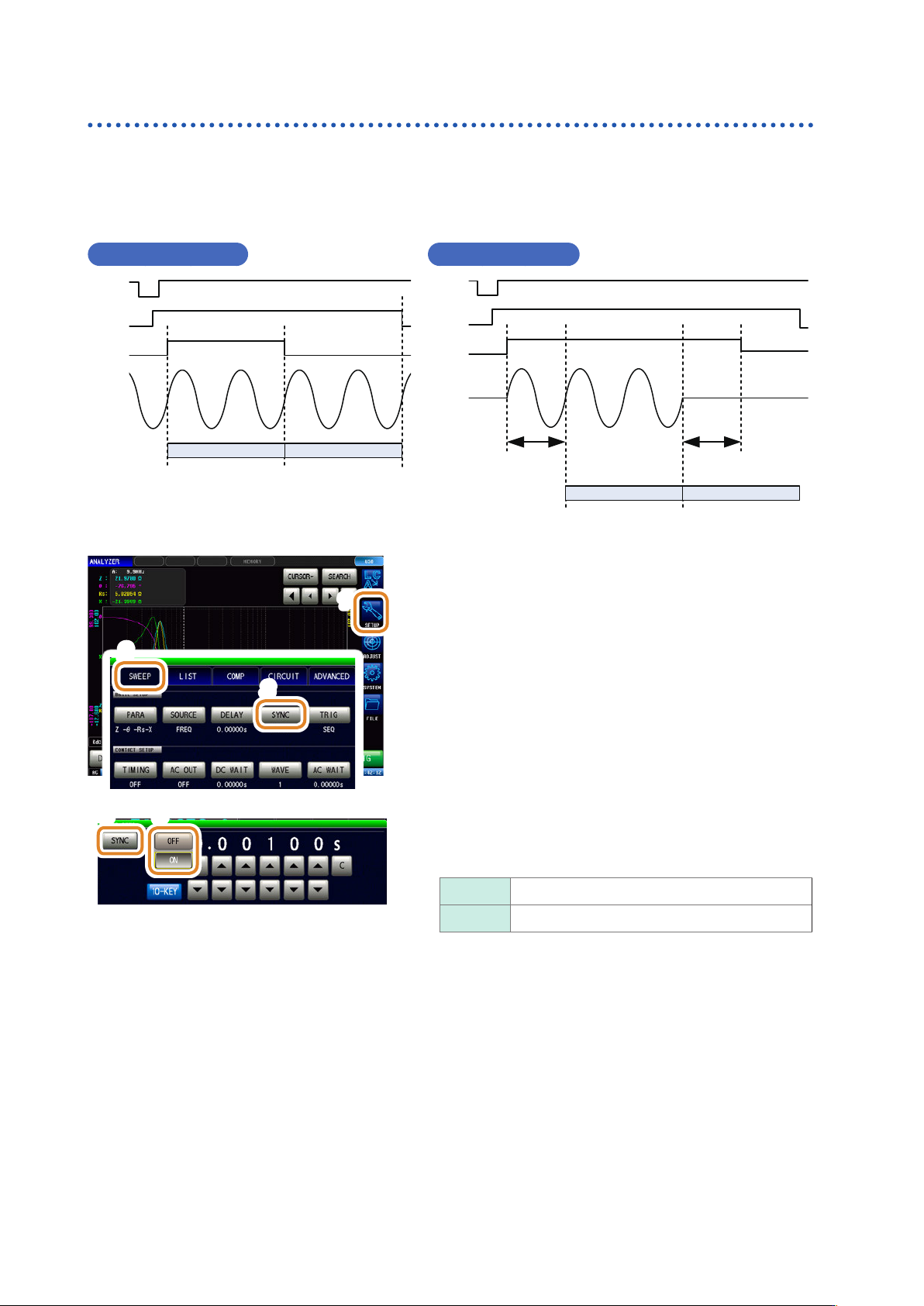

4.2.4 仅在测量时向测试物施加信号（触发同步输出）
是指在触发输入之后仅输出最初扫描点的测量信号，以便在测量时向测试物施加信号的功能。此外，
可设置在测试物稳定之后用于读入数据的延迟时间。
利用该功能，可降低测试物的发热以及电极的磨损。
触发同步输出 ：OFF 触发同步输出 ：ON
测量 运算
TRIG
EOM
INDEX
信号
测量 运算
同步信号等待 INDEX延迟
TRIG
EOM
INDEX
信号
1
3
2
1
按下 [SETUP]
2
按下 [SWEEP]标签
3
按下 [SYNC]
4 5
4
按下 [SYNC]
5
选择触发同步输出的 ON/OFF
[OFF] 将触发同步输出设为无效。
[ON] 将触发同步输出设为有效。
