66 设置测量的基本项目 4.2.4 仅在测量时向测试物施加信号 （触发同步输出） 是指在 触发输 入之 后仅输 出最初 扫描点 的测量 信号，以 便在 测量时 向测试 物施加 信号的 功能。此 外， 可设置在测试物稳定之后用于读入数据的延迟时间。 利用该功能，可降低测试物的发热以及电极的磨损。 触发同步输出 ： OFF 触发同步输出 ： ON 测量 运算 TRIG EOM INDEX 信号 测量 运算 同步信号等待 INDEX 延迟 …
65
设置测量的基本项目
4.2.3 设置触发～测量开始之间的延迟时间（触发延迟）
设置从触发输入至开始测量之间的延迟时间。
触发延迟 ：OFF 触发延迟 ：ON
TRIG
EOM
INDEX
信号
测量 运算
TRIG
EOM
INDEX
信号
触发延迟
测量 运算
扫描点 1的测量 扫描点 2的测量 扫描点 3的测量
最终扫描点的测量
测量结束
外部触发
： 触发延迟
： 扫描点延时
1
3
2
1
按下 [SETUP]
2
按下 [SWEEP]标签
3
按下 [DELAY]
可进行数字键输入。
4
5
4
利用
/
或数字键设置延迟时间
（利用数字键输入时，按下
[SET]）
可设置范围 0 s ～ 9.99999 s 之间，10 ms 分辨率
[C]
•
将该功能设为无效。
•
已设置的时间被设为
0 s。
5
按下 [EXIT]，关闭设置画面
设为触发延迟时，从输入触发～测量结束期间，表示处于测量期间的 LED 点亮。
4
分析仪功能
66
设置测量的基本项目
4.2.4 仅在测量时向测试物施加信号（触发同步输出）
是指在触发输入之后仅输出最初扫描点的测量信号，以便在测量时向测试物施加信号的功能。此外，
可设置在测试物稳定之后用于读入数据的延迟时间。
利用该功能，可降低测试物的发热以及电极的磨损。
触发同步输出 ：OFF 触发同步输出 ：ON
测量 运算
TRIG
EOM
INDEX
信号
测量 运算
同步信号等待 INDEX延迟
TRIG
EOM
INDEX
信号
1
3
2
1
按下 [SETUP]
2
按下 [SWEEP]标签
3
按下 [SYNC]
4 5
4
按下 [SYNC]
5
选择触发同步输出的 ON/OFF
[OFF] 将触发同步输出设为无效。
[ON] 将触发同步输出设为有效。
接下页
67
设置测量的基本项目
可进行数字键输入。
等待时间
INDEX时间
6
8
7
6

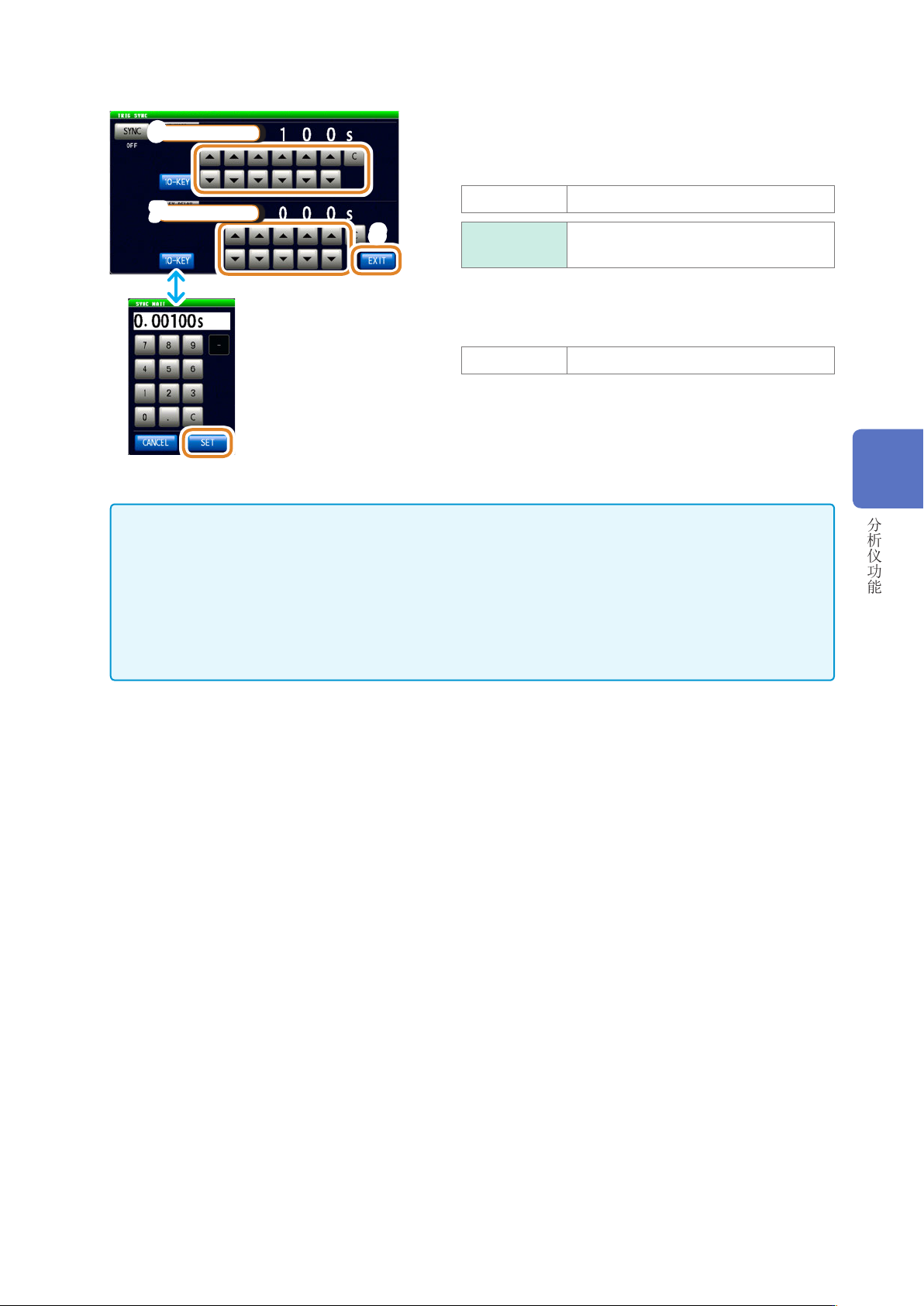

通过施加触发输出测量信号之后，利用
/
或数字键
设置测量开始前的等待时间（稳定时间）
（利用数字键输入时，按下 [SET]）
可设置范围 0.00000 s ～ 9.99999 s
[C]
设为初始值。
（被设为 0.001 s）
7
设置
INDEX延迟
时间
（利用数字键输入时，按下 [SET]）
可设置范围 0.00000 s ～ 0.10000 s
8
按下 [EXIT]，关闭触发同步输出设置画面
9
按下 [EXIT]，关闭设置画面
•
将触发同步输出设为
[ON]时，由于输出测量信号之后～读入数据之前需要等待时间，因此测量时间会
延长。
请参照“(3) 测量时间”（第 263页）
•
如果在触发同步输出为
[ON]的状态下变更测量条件，则可能会瞬间输出所设置的电平。
•
输入触发信号时输出测量信号，测量结束时停止输出。
•
在连续测量模式下，最后面板的测量结束之后，变为最初面板的设置。
最初面板的设置被设为触发同步功能
[ON]时，停止测量信号。
4
分析仪功能
