69
扫描测量
4.3 扫描测量
设置扫描范围与扫描点，进行扫描测量。

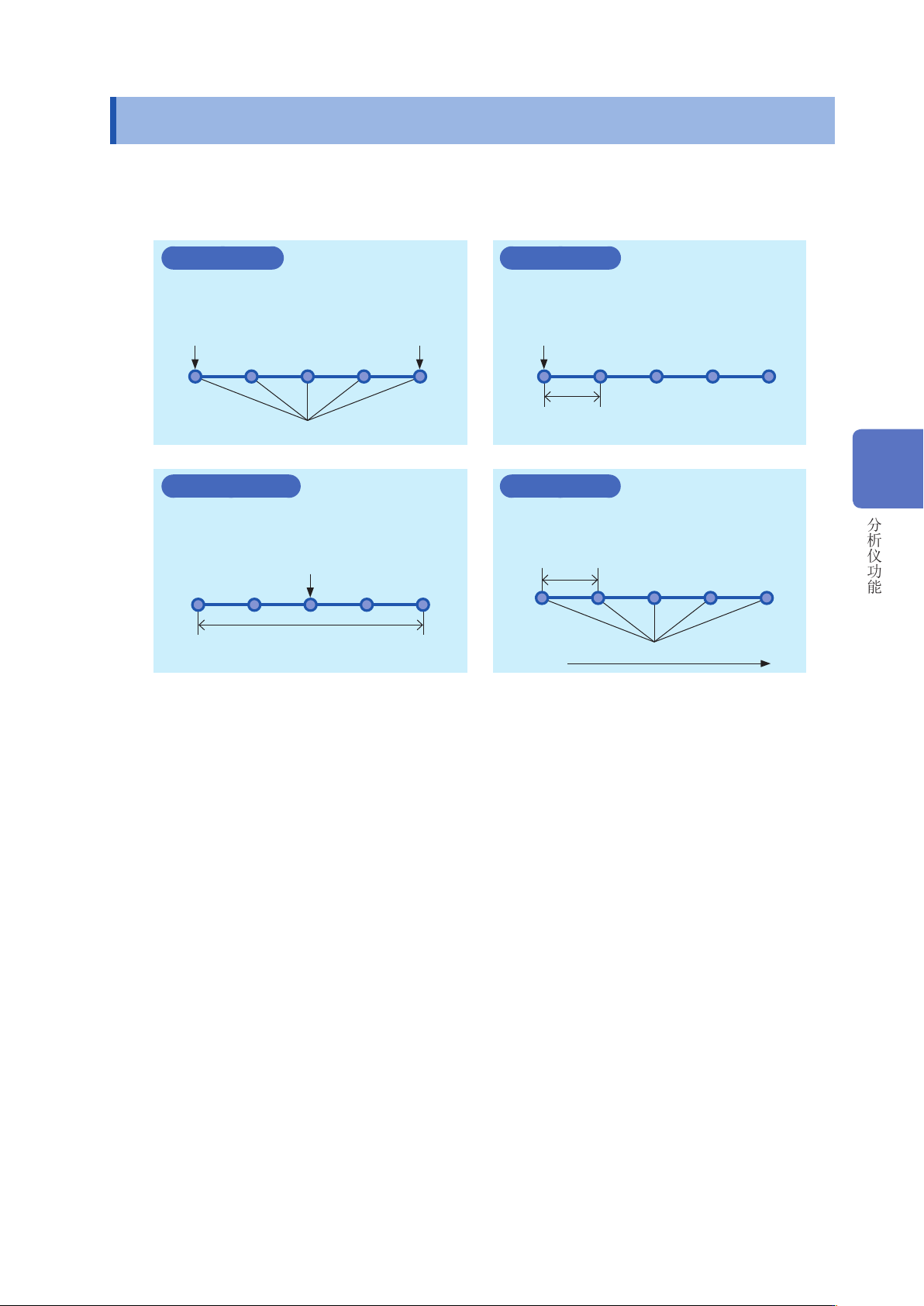

扫描范围的类型
扫描点数
开始值 结束值
START-STOP
设置扫描的开始值与结束值。
根据扫描点数自动计算各扫描点。
步幅
开始值
START-STEP
设置扫描的开始值与扫描点的步幅。
根据扫描点数
自动计算各扫描点。
CENTER-SPAN
设置扫描范围的中心值与扫描宽度。
根据扫描点数自动计算各扫描点。
扫描宽度
中心值
INTVL MEAS
固定扫描参数，按一定时间间隔进行测量。
Time
时间间隔
扫描点数
4
分析仪功能
70
扫描测量

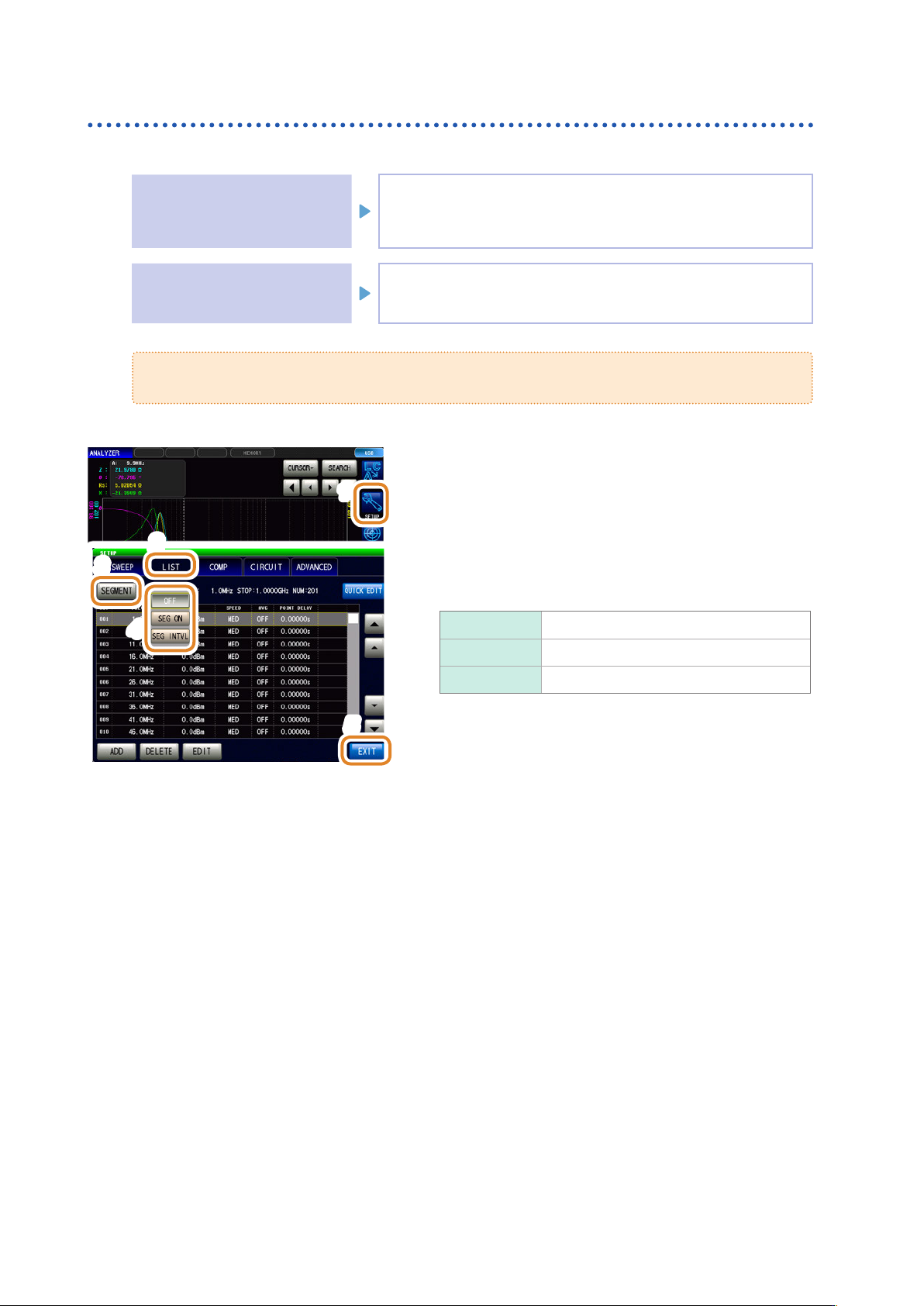

4.3.1 设置扫描方法
选择扫描方法。
通常扫描
通常间隔扫描
(第 75 页 )
设置扫描范围与扫描点数，进行测量。
（也可固定扫描参数，进行按一定时间间隔测量的“间隔测量
”）
分段扫描
分段间隔扫描（第
78页）
将扫描范围分割为名为“分段”的范围，进行扫描测量。
（可按分段设置扫描范围、扫描点数与测量条件）
另外，也可固定扫描参数，
进行按一定时间间隔测量的“间隔测量
”）
什么是分段？
是指可分别设置扫描范围、扫描点数与测量信号电平等的 1个程序段。
1
3
5
2
4
1
按下 [SETUP]
2
按下 [LIST]标签
3
按下 [SEGMENT]
4
选择扫描方法
[OFF]
通常扫描（通常间隔扫描）（第
75
页）
[SEG ON] 分段扫描（第78页）
[SEG INTVL]
分段间隔扫描（第 78页）
5
按下 [EXIT]，关闭设置画面
71
扫描测量

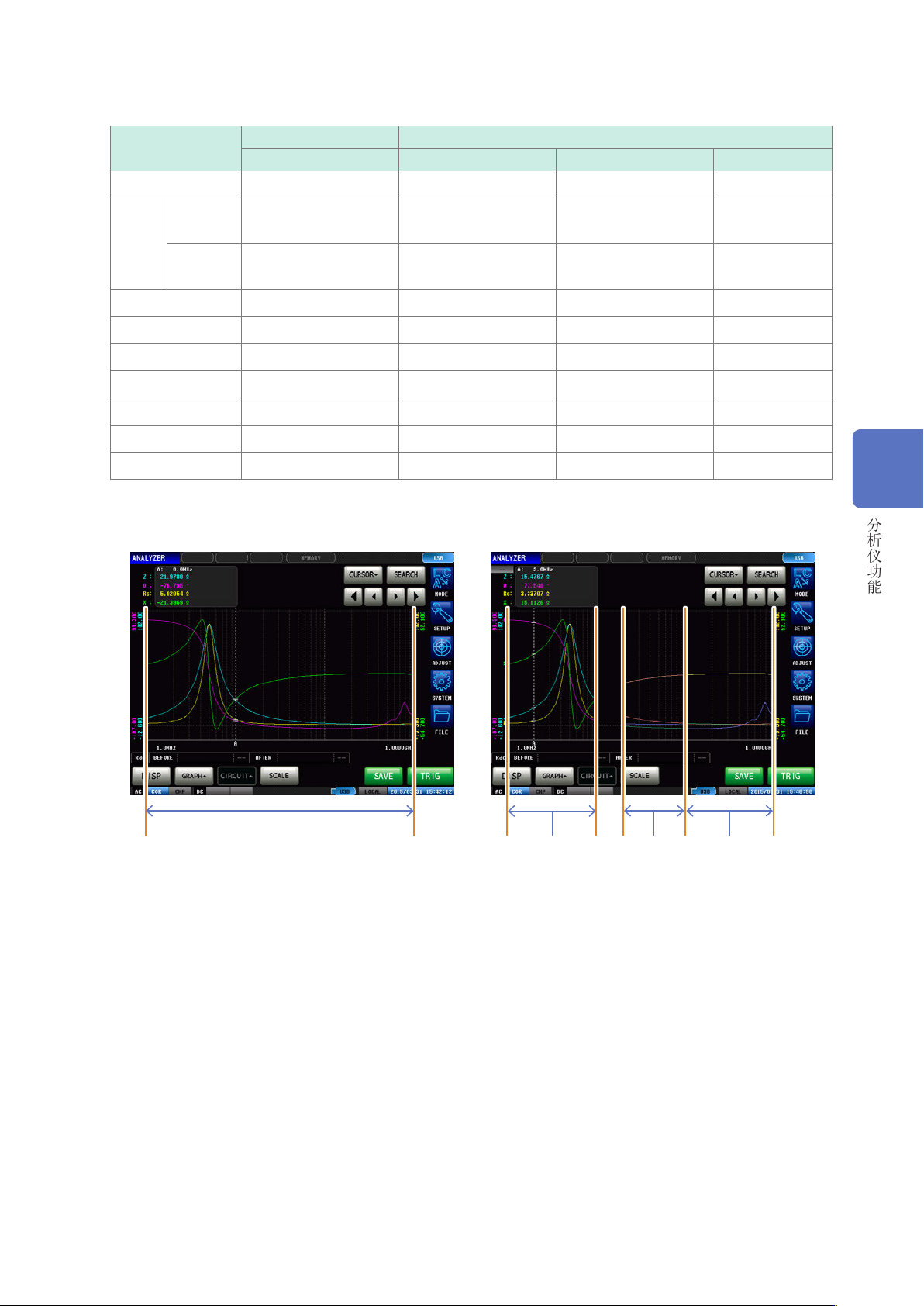

通常扫描与分段扫描的设置示例
扫描设置项目
通常扫描 分段扫描
分段 分段1 分段 2 分段 3
扫描参数 频率 频率 频率 频率
扫描范
围
IM7580A、
IM7581
1.0000 MHz ～
300.00 MHz
1.0000 MHz
～
5.0000 MHz
10.000 MHz
～
50.000 MHz
50.000 MHz
～
300.00 MHz
IM7583、
IM7585
1.0 MHz ～ 1.0000
GHz
1.0 MHz ～ 10.0 MHz
20.0 MHz
～ 100.0
MHz
100.0 MHz ～
1.0000 GHz
扫描点数 801点 201点 201点 399 点
扫描点的设置方法 对数 对数 对数 线性
测量信号的类型
POWER POWER POWER POWER
测量信号电平 0.0 dBm 0.0 dBm 1.0 dBm -1.0 dBm
平均 5次 10 次 3次 OFF
测量速度 FAST FAST MEDIUM SLOW
扫描点延时 0.0005 s 0.0005 s 0.0010 s 0.0000 s
通常扫描
通常扫描范围
分段扫描
分段 1 分段 2 分段 3
4
分析仪功能
