75 扫描测量 4.3.3 通常扫描 进行通常扫描的统一设置 1 1 按下 [SETUP] 3 2 2 按下 [LIST] 标签 3 按下 [QUICK EDIT] 4 4 进行扫描范围的设置 请参照 “ 4.3.2 设置扫描范围 ” （第 72 页） 5 6 5 进行测量条件的统一设置 请参照 “ 4.4 设置扫描点的测量条件 ” （第 81 页） 6 按下 [SET] ，确定设置 4 分析 仪 功能
74
扫描测量
扫描参数
(
[SOURCE])
的设置
扫描范围的设置 设置内容
可设置范围
IM7580A、IM7581 IM7583、IM7585
功率
[POWER]
[START-STOP]
扫描的开始值
[START]
-40.0 dBm ～ +7.0 dBm -40.0 dBm ～ +1.0 dBm
扫描的结束值
[STOP]
-40.0 dBm ～ +7.0 dBm -40.0 dBm ～ +1.0 dBm
扫描点数
[NUM]
1
～ 801
*扫描点的设置方法被固定为
[LINEAR]。
[CENTER-SPAN]
扫描范围的中心值
[CENTER]
-40.0 dBm ～ +7.0 dBm -40.0 dBm ～ +1.0 dBm
扫描宽度
[SPAN]
0.0 dB
～ 1.0 dB
*设置范围因利用
[CENTER]设置的值而异。
扫描点数
[NUM]
1 ～ 801
[START-STEP]
扫描的开始值
[START]
-40.0 dBm
～ +7.0 dBm -40.0 dBm ～ +1.0 dBm
扫描点的步幅
[STEP]
0.1 dB
～ 1.0 dB
*设置范围因利用
[START]、[NUM]设置的值而异。
扫描点数
[NUM]
1
～ 801
[INTVL MEAS]
扫描的开始值
[POINT]
-40.0 dBm
～ +7.0 dBm -40.0 dBm ～ +1.0 dBm
测量间隔时间
[INTERVAL]
0.00000 s
～ 1000.00 s
测量次数
[NUM]
1
～ 801
电压
[V]
[START-STOP]
扫描的开始值
[START]
4 mV
～ 1001 mV 4 mV ～ 502 mV
扫描的结束值
[STOP]
4 mV ～ 1001 mV 4 mV ～ 502 mV
扫描点数
[NUM]
1
～ 801
*扫描点的设置方法被固定为
[LINEAR]。
[INTVL MEAS]
扫描的开始值
[POINT]
4 mV ～ 1001 mV 4 mV ～ 502 mV
测量间隔时间
[INTERVAL]
0.00000 s ～ 1000.00 s
测量次数
[NUM]
1
～ 801
*间隔测量时设置的测量间隔被反映到扫描点延时时间中。
电流
(I)
[START-STOP]
扫描的开始值
[START]
0.09 mA ～ 20.02 mA 0.09 mA ～ 10.04 mA
扫描的结束值
[STOP]
0.09 mA ～ 20.02 mA 0.09 mA ～ 10.04 mA
扫描点数
[NUM]
1
～ 801
*扫描点的设置方法被固定为
[LINEAR]。
[INTVL MEAS]
扫描的开始值
[POINT]
0.09 mA
～ 20.02 mA 0.09 mA ～ 10.04 mA
测量间隔时间
[INTERVAL]
0.00000 s ～ 1000.00 s
测量次数
[NUM]
1
～ 801
75
扫描测量

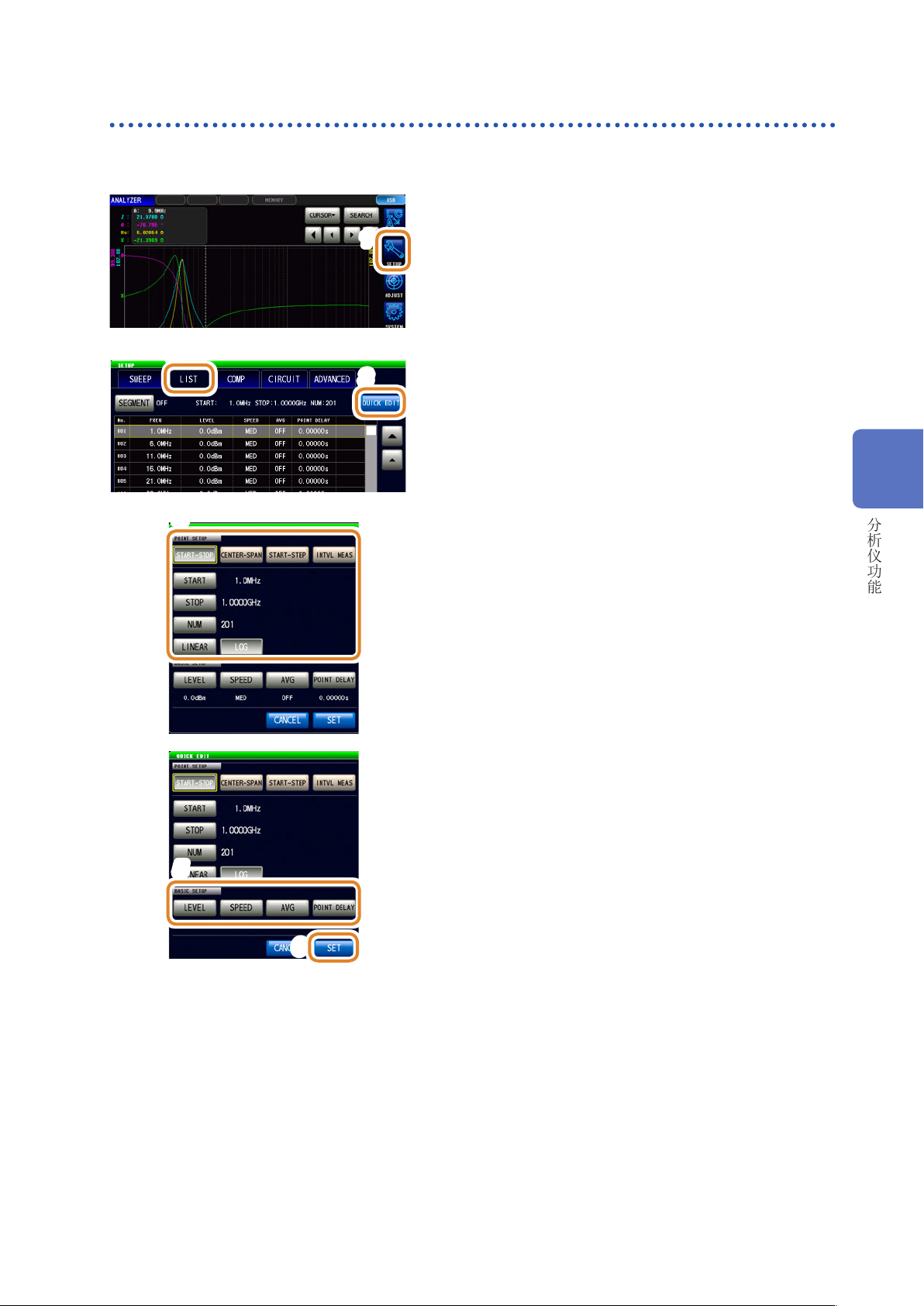

4.3.3 通常扫描
进行通常扫描的统一设置
1
1
按下 [SETUP]
3
2
2
按下 [LIST]标签
3
按下 [QUICK EDIT]
4
4
进行扫描范围的设置
请参照“4.3.2 设置扫描范围”（第 72页）
5
6
5
进行测量条件的统一设置
请参照“4.4 设置扫描点的测量条件”（第 81页）
6
按下 [SET]，确定设置
4
分析仪功能
76
扫描测量
添加扫描点
1
1
按下 [SETUP]
2
4
3
2
按下 [LIST]标签
3
利用
/
或滚轴，将光标移动到扫描点列表中要添加
的点位置上
将扫描点添加到选择行的下一点。
4
按下 [ADD]
5
6
5
设置要添加的扫描点的测量条件
请参照“4.4 设置扫描点的测量条件”（第 81页）
间隔测量时，不能设置
[POINT]、[POINT DELAY]。
6
按下 [SET]，确定设置
删除扫描点
1
1
按下 [SETUP]
2
4
3
2
按下 [LIST]标签
3
利用
/
或滚轴，将光标移动到扫描点列表中要删除
的点位置上
4
按下 [DELETE]
