77 扫描测量 编辑扫描点 1 1 按下 [SETUP] 2 4 3 2 按下 [LIST] 标签 3 利用 / 或滚轴，将光标移动到要编辑的点位置上 4 按下 [EDIT] 5 6 5 设置要编辑的扫描点的测量条件 请参照 “ 4.4 设置扫描点的测量条件 ” （第 81 页） 间隔测量时，不能设置 [POINT] 、 [POINT DELA Y] 。 6 按下 [SET] ，确定设置 4 分析 仪 功能
76
扫描测量
添加扫描点
1
1
按下 [SETUP]
2
4
3
2
按下 [LIST]标签
3
利用
/
或滚轴，将光标移动到扫描点列表中要添加
的点位置上
将扫描点添加到选择行的下一点。
4
按下 [ADD]
5
6
5
设置要添加的扫描点的测量条件
请参照“4.4 设置扫描点的测量条件”（第 81页）
间隔测量时，不能设置
[POINT]、[POINT DELAY]。
6
按下 [SET]，确定设置
删除扫描点
1
1
按下 [SETUP]
2
4
3
2
按下 [LIST]标签
3
利用
/
或滚轴，将光标移动到扫描点列表中要删除
的点位置上
4
按下 [DELETE]
77
扫描测量

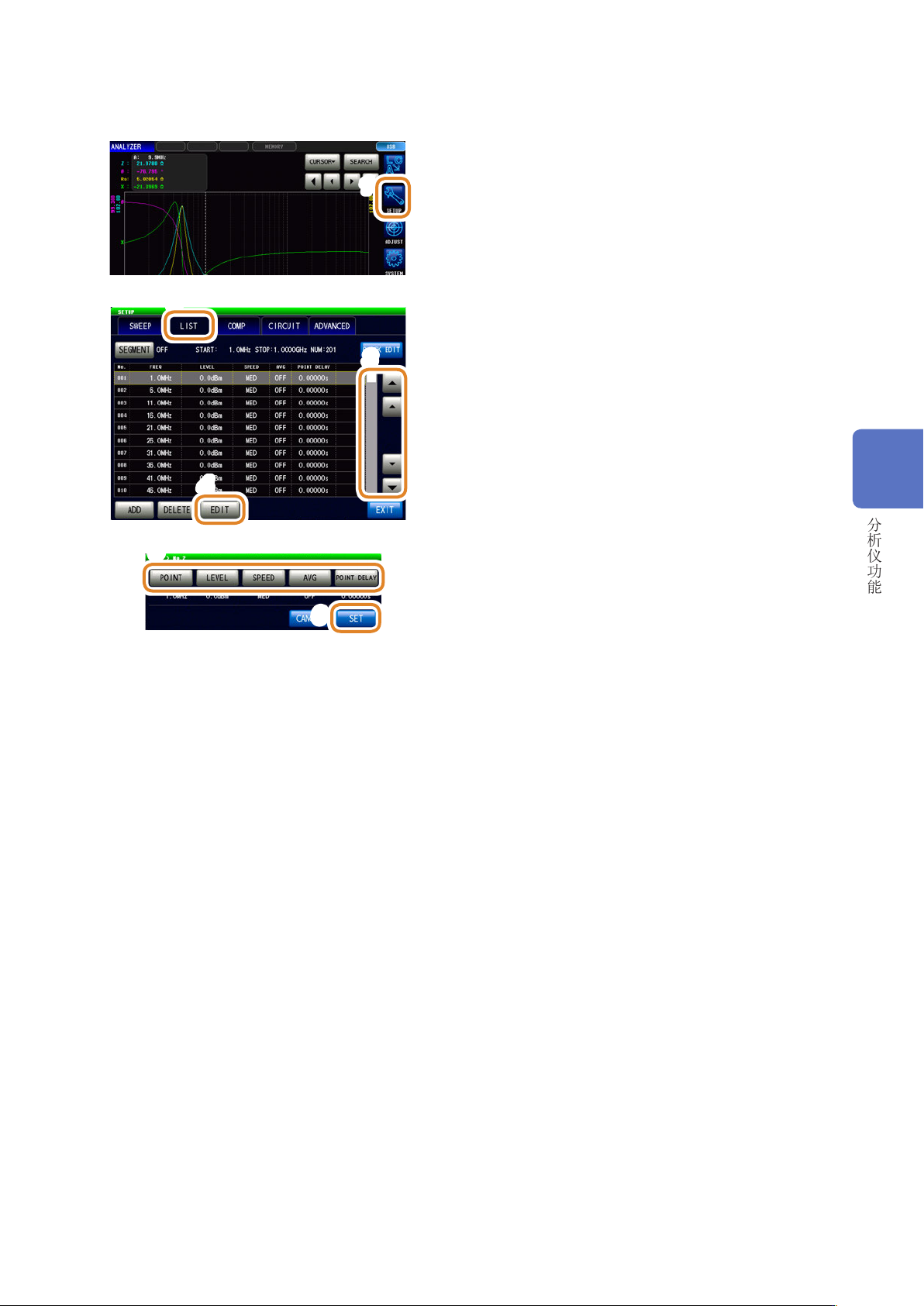

编辑扫描点
1
1
按下 [SETUP]
2
4
3
2
按下 [LIST]标签
3
利用
/
或滚轴，将光标移动到要编辑的点位置上
4
按下 [EDIT]
5
6
5
设置要编辑的扫描点的测量条件
请参照“4.4 设置扫描点的测量条件”（第 81页）
间隔测量时，不能设置
[POINT]、[POINT DELAY]。
6
按下 [SET]，确定设置
4
分析仪功能
78
扫描测量

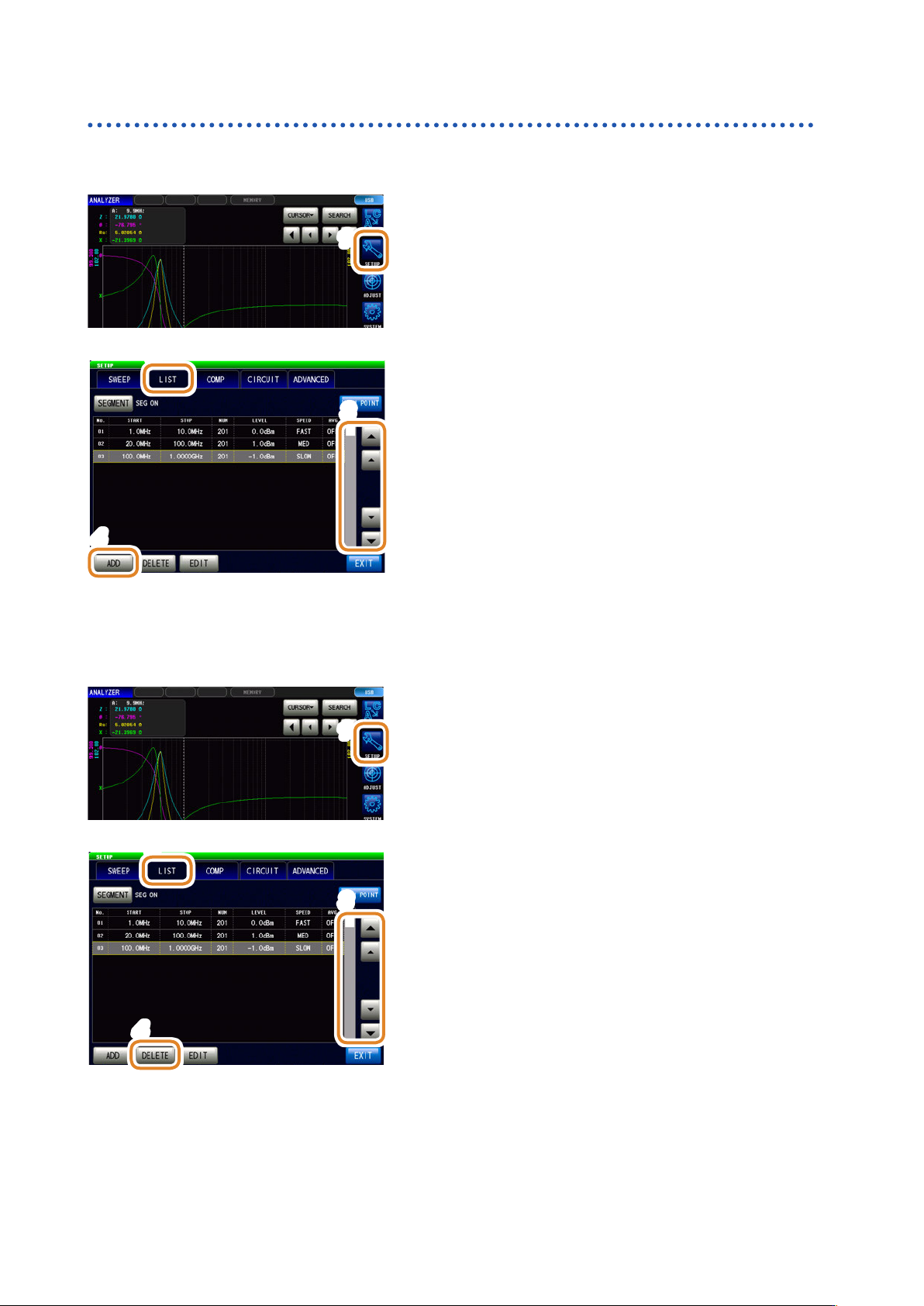

4.3.4 分段扫描、分段间隔扫描
添加分段
1
1
按下 [SETUP]
2
4
3
2
按下 [LIST]标签
3
利用
/
或滚轴，将光标移动到要添加的点位置上
将分段添加到选择行的下一点。
4
按下 [ADD]
初始值为添加分段。
删除分段
1
1
按下 [SETUP]
2
4
3
2
按下 [LIST]标签
3
利用
/
或滚轴，将光标移动到要删除的点位置上
4
按下 [DELETE]
