扫描测量

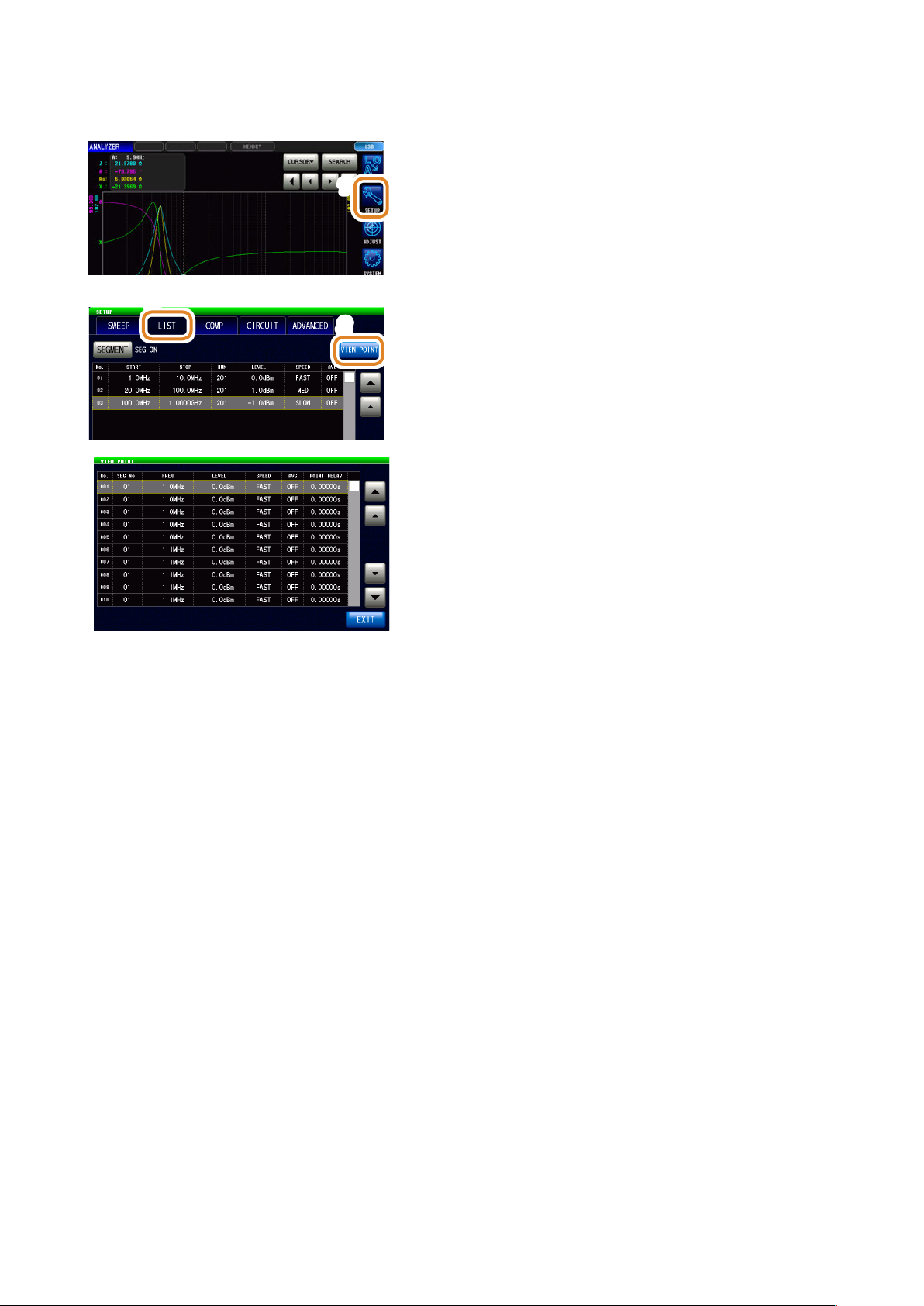

确认已设置的扫描点
1
1
按下 [SETUP]
2
3
2
按下 [LIST]标签
3
按下 [VIEW POINT]
可确认已设置的扫描点。
81
设置扫描点的测量条件
4.4 设置扫描点的测量条件
设置扫描点的测量条件。
可根据扫描点的设置、编辑进行设置。
参照 ：“4.3.3 通常扫描”（第 75 页）、“4.3.4 分段扫描、分段间隔扫描”（第 78页）
4.4.1 设置测量信号频率

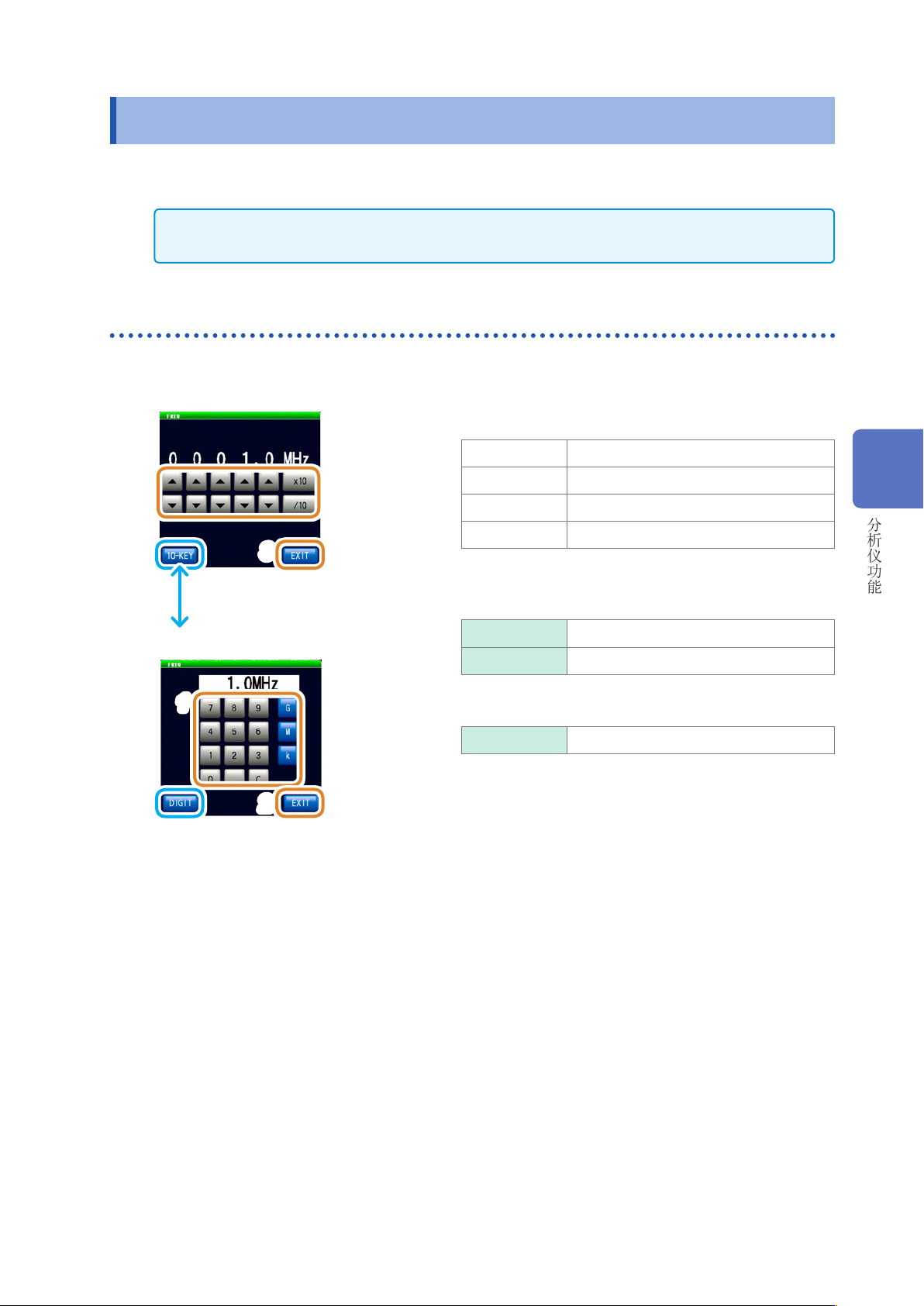

设置测量信号频率。
1
3
可利用 [DIGIT]、[10-KEY] 切
换输入。
利用
/
（逐位）进行设置时
1
2
利用数字键进行设置时
单位的变更 ：
G（千兆）/ M（兆）/ k（千）
1
利用
/
或数字键设置频率
可设置范围：
IM7580A 1.0000 MHz ～ 300.00 MHz
IM7581 100.00 kHz
～ 300.00 MHz
IM7583 1.0 MHz
～ 600.0 MHz
IM7585 1.0 MHz
～ 1.3000 GHz
利用
/
（逐位）进行设置时
如果按住
/
键，则连续进行变化。
[×10] 将测量频率设为 10 倍。
[/10] 将测量频率设为 1/10倍。
利用数字键进行设置时
[C] 重新进行输入。
•
如果输入数值，单位键则变为有效状态。
•
如果按下单位键，则频率会被设置。
•
设置超出最大频率时 ：自动设为最大频率。
•
设置低于最小频率时 ：自动设为最小频率。
2
按下 [EXIT]，关闭测量频率设置画面
3
按下 [EXIT]，关闭详细设置画面
4
分析仪功能
82
设置扫描点的测量条件
4.4.2 设置测量信号电平
值可能会因测试物以及测量信号电平而异。
注 意
由于可能会损坏测试物，因此请勿在测量端子上连接测试物的状态下切换 P、V 或 I。
本仪器可设置的施加在测试物上的测量信号电平包括下述 3 种类型。
功率 (P) 模式 利用 DUT端口 50
Ω
终端时的功率 (dBm) 进行设置。
电压
(V) 模式
利用 DUT端口开路时的电压值 (V) 进行设置。
（将
dBm换算为 V 后的值）
电流
(I) 模式
利用 DUT端口短路时的电流值 (A) 进行设置。
（将
dBm换算为 I 后的值）
•
信号电平的设置分辨率始终为
0.1 dB，与设置信号模式无关。
因此，已经在电压或电流模式下进行设置时，根据输入的数值自动转换为 0.1 dB分辨率的设置值。
•
测试精度因测量信号电平而异。
请参照“量程”（第 259 页）
•
有关运算，请参照“测量信号模式设置值相关”（第
37页）。
•
测量信号模式为所有点通用。
•
扫描参数为
POWER/ V/ I 时，不能变更测量信号模式。
