88 设置图形的显示方法 单跨距模式与分段跨距模式的比较示例 设置示例 ： 扫描设置 分段 1 分段 2 分段 3 扫描参数 频率 频率 频率 扫描范围 1.0 MHz ～ 5.0 MHz 5.0 MHz ～ 80.0 MHz 30.0 MHz ～ 1.0000 GHz 分段跨距模式 分段 1 分段 2 分段 3 单跨距模式 分段 1 分段 3 分段 2
87

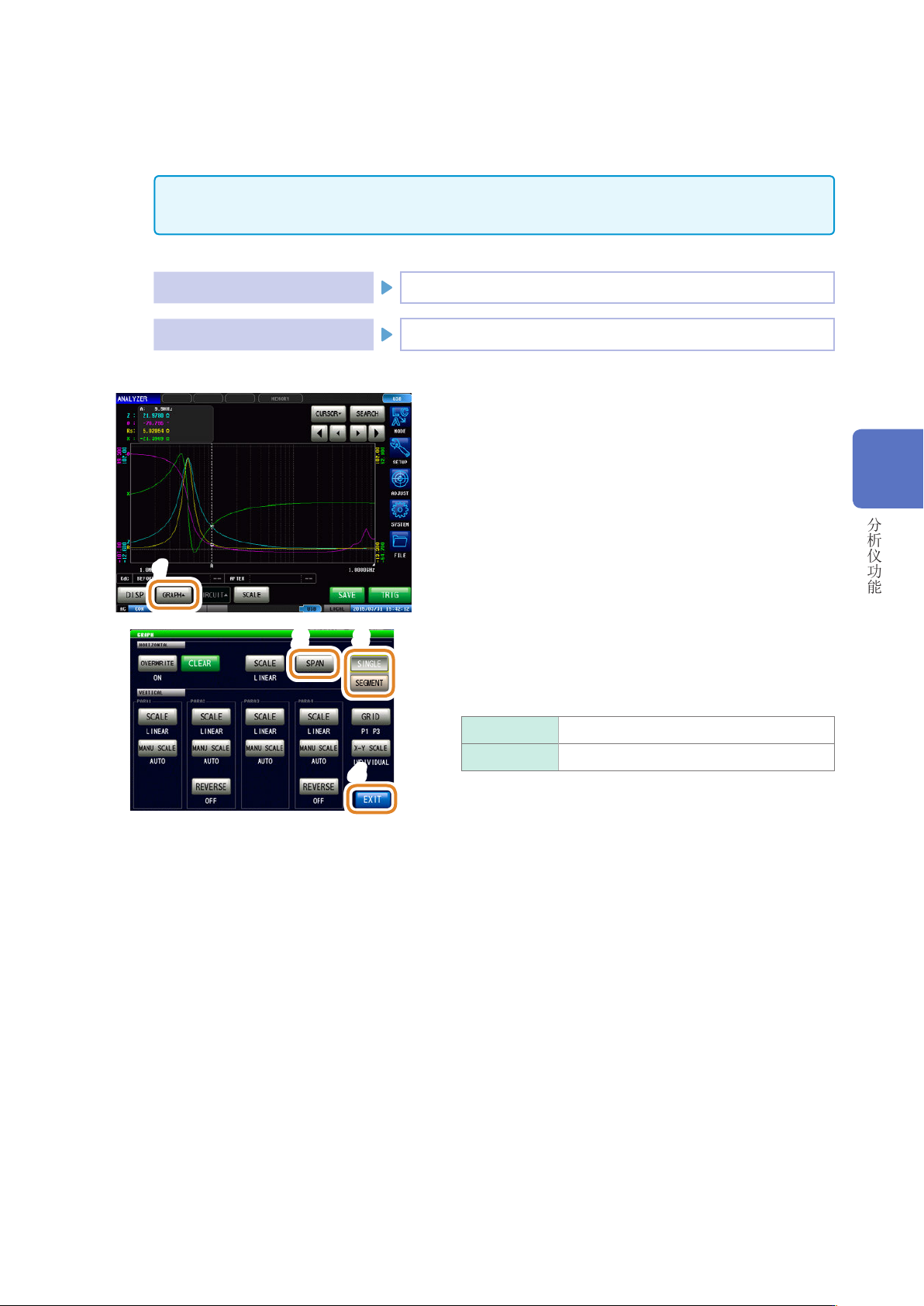

设置图形的显示方法
跨距的设置
可选择单跨距模式或分段跨距模式。
仅可在分段扫描时设置跨距。
事先在“4.3.1 设置扫描方法”（第 70页）中将分段设置设为 [SEG ON] 或 [SEG INTVL]。
单跨距模式 在同一横轴上绘制各分段的测量结果。
分段跨距模式
绘制各分段的图形。
1
1
按下 [GRAPH
]
32
4
2
按下 [SPAN]
3
选择跨距模式
[SINGLE] 设为单跨距模式。
[SEGMENT]
设为分段跨距模式。
4
按下 [EXIT]，关闭设置画面
4
分析仪功能
88
设置图形的显示方法

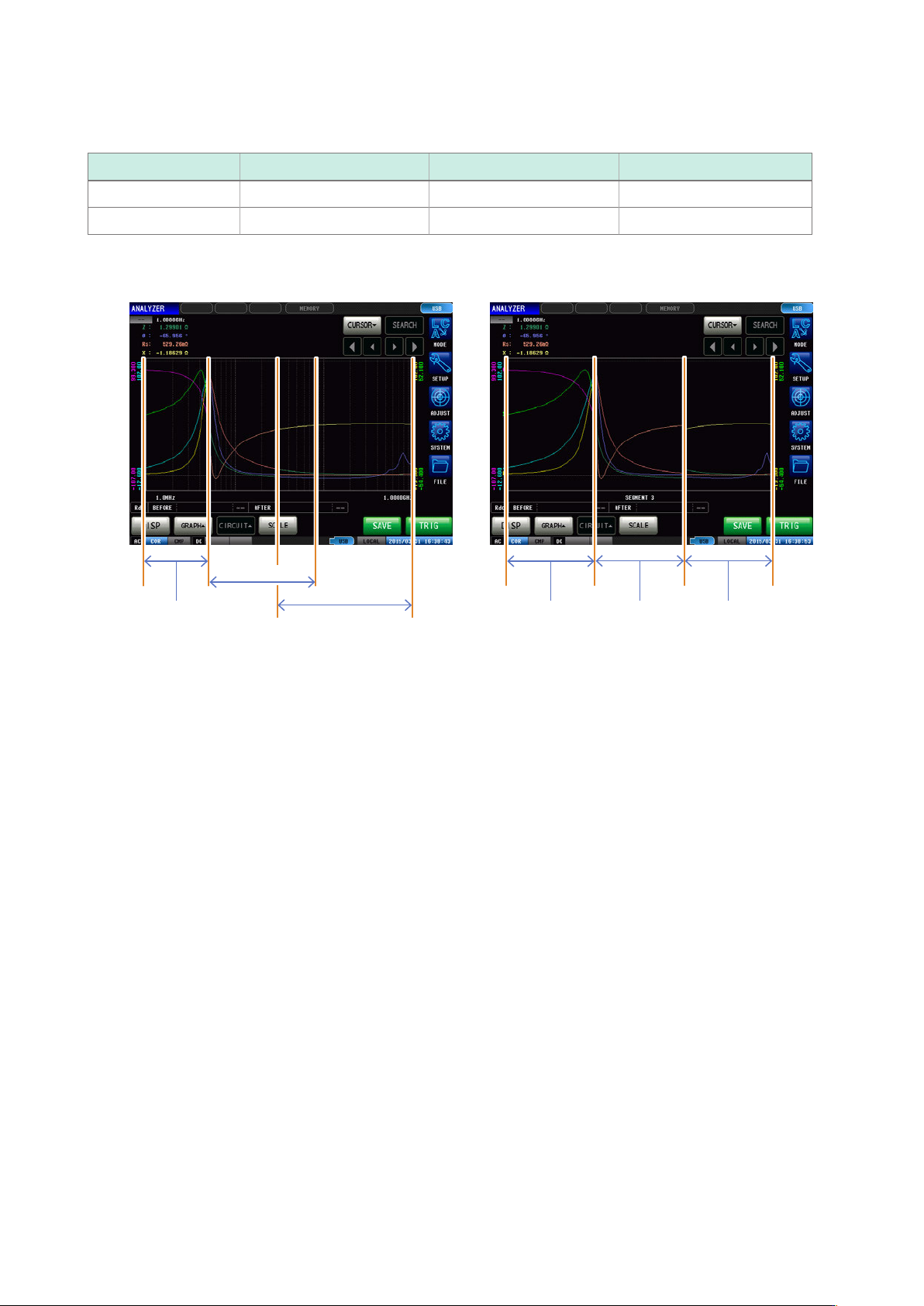

单跨距模式与分段跨距模式的比较示例
设置示例 ：
扫描设置 分段 1 分段 2 分段3
扫描参数 频率 频率 频率
扫描范围
1.0 MHz ～ 5.0 MHz 5.0 MHz ～ 80.0 MHz 30.0 MHz ～ 1.0000 GHz
分段跨距模式
分段 1 分段 2 分段 3
单跨距模式
分段 1 分段 3
分段 2
89
设置图形的显示方法

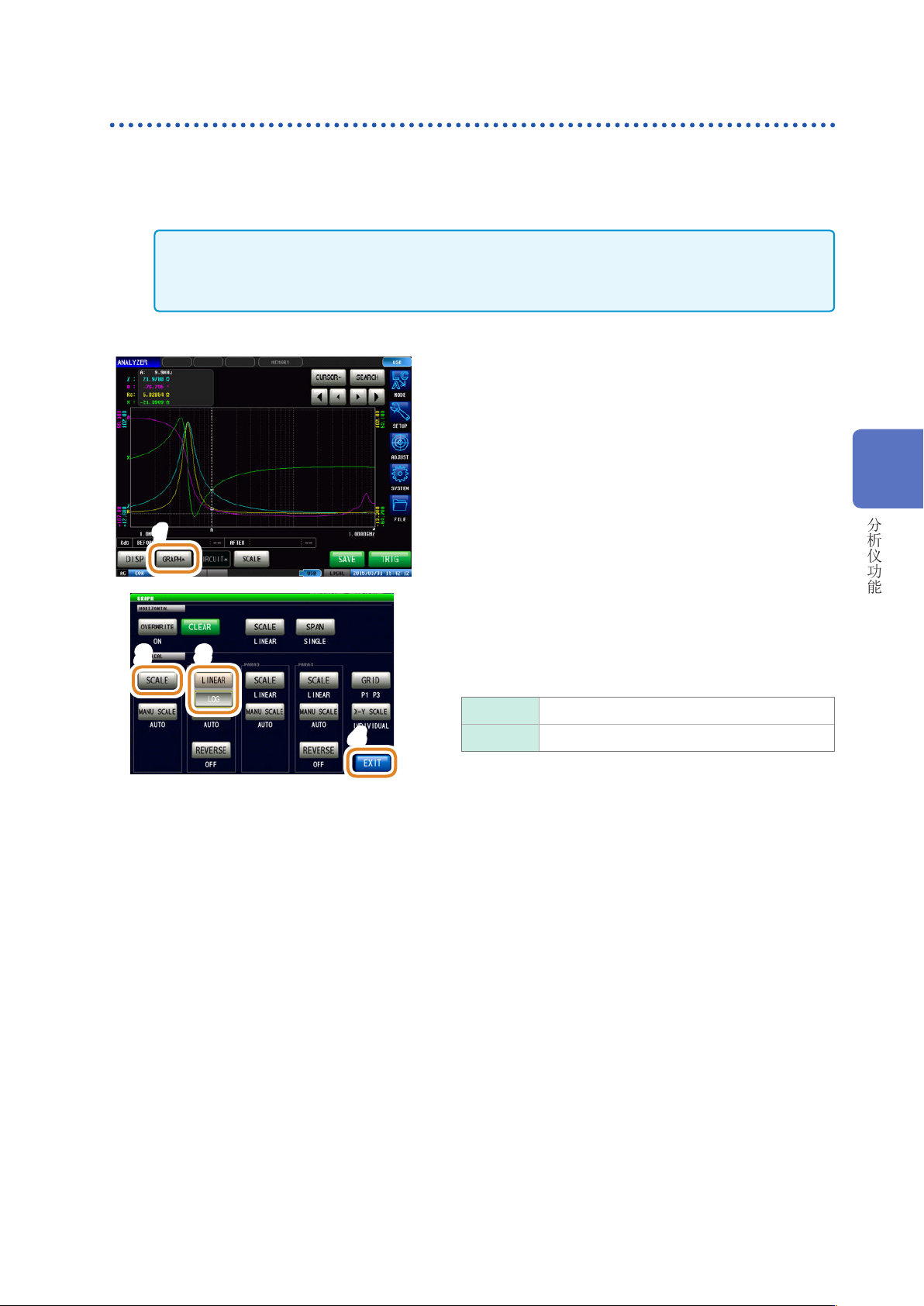

4.5.2 设置纵轴
设置纵轴转换比
将纵轴转换比的绘制方法设为线性（线性轴）或对数（对数轴）。
•
测量开始时，转换比的显示范围设置为从最大值设为最小值范围或上次测量结束时的转换比。要
设为最适合测量值的转换比时，请在测量画面中按下
[SCALE]。
•
如果设为对数（对数轴），则不绘制负测量值的图形。
1
1
按下 [GRAPH
]
4
32
2
按下 [SCALE]
3
选择描图类型
[LINEAR]
将横轴设为线性（线性轴）。
[LOG] 将横轴设为对数（对数轴）。
其它参数也按相同的方式进行设置。
4
按下 [EXIT]，关闭设置画面
4
分析仪功能
