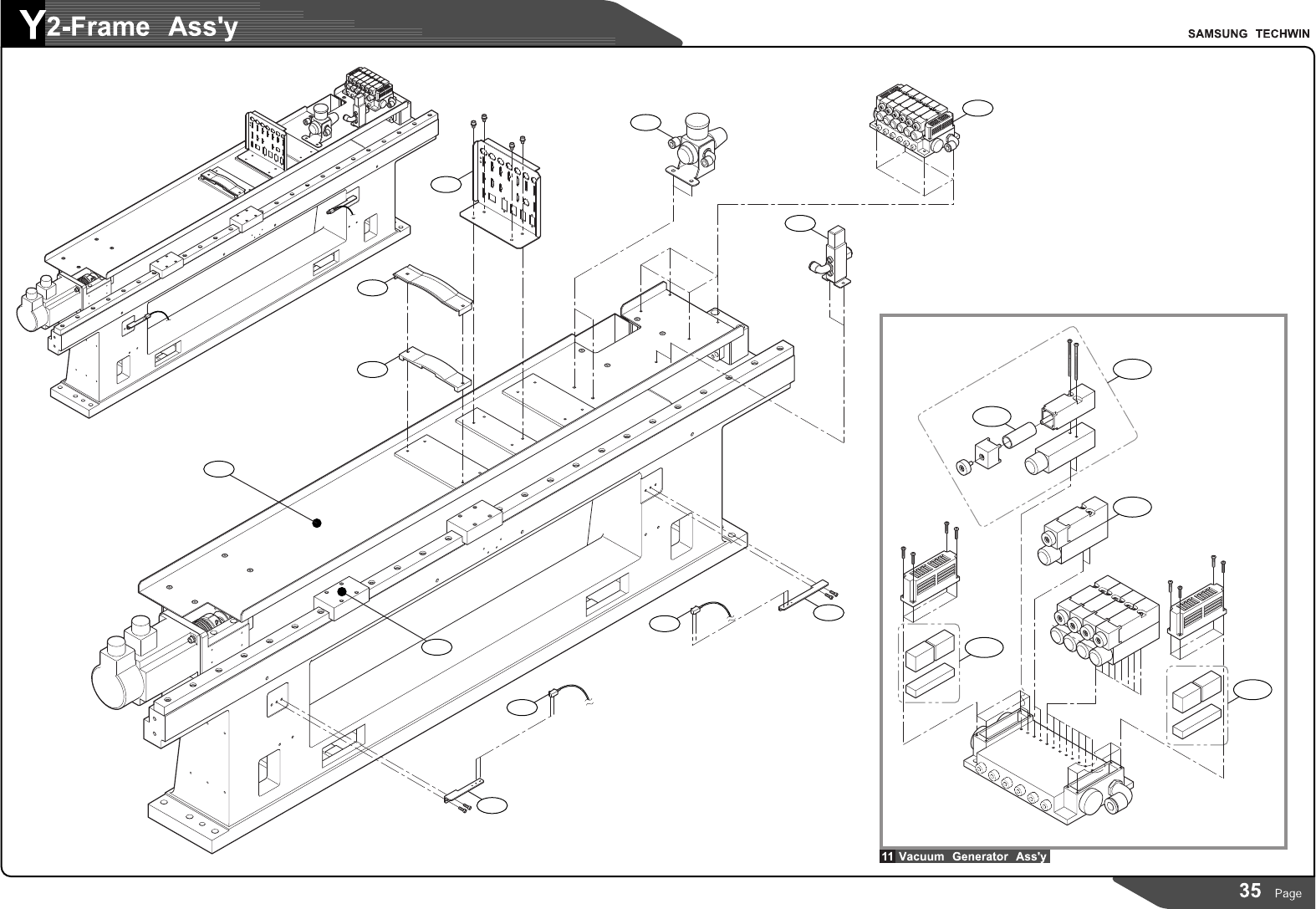

NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK 1 J6607083A LM-GUIDE 1 SBG20-SL-1-575-N 2 J70540267B FRONT󰚟SENSOR󰚟BKT2 1 J70540267B 3 J90800779D FEEDER󰚟UNLOCK󰚟SENSOR󰚟CABLE󰚟ASS'Y 1 SM-CV011 4 J70540268B REAR󰚟SE…

100%1 / 140
3
11
9
1
11-A
11-B
11-A
11-C
11-C
2
5
4
4
6
7
8
10
NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK
1 J6607083A LM-GUIDE
1
SBG20-SL-1-575-N
2 J70540267B FRONT󰚟SENSOR󰚟BKT2
1
J70540267B
3 J90800779D FEEDER󰚟UNLOCK󰚟SENSOR󰚟CABLE󰚟ASS'Y
1
SM-CV011
4 J70540268B REAR󰚟SENSOR󰚟BKT1
1
J70540268B
5 J70540254E Y󰚟CABLE󰚟DUCT󰚟SUPPORT
1
J70540254E
6 J7354024A CABLE󰚟CUSHION󰚟Y
1
J7354024A
7 J7054256A CUSHION󰚟BRACKET󰚟Y
1
J7054256A
8 J7054296A CONNECTOR󰚟PANEL󰚟Y
1
J7054296A
9 J6709019A REGULATOR
1
AR08-T2-D0M0-J182A
10 J90800795E MAIN󰚟AIR󰚟SOL󰚟PWR󰚟CABLE󰚟ASS'Y
1
SM-CV027
11 J6707018A VACUUM󰚟GENERATOR󰚟ASS'Y
1
VKME10A-0418S-3
11-A J6707020A VACUUM󰚟GENERATOR
6
VKME10A-000000-B
11-B J6708019A VACUUM󰚟FILTER
6
VGFE10
11-C J6708020A VACUUM󰚟PART
2
VKM-SET
12
13
14
15
16
17
18
19
20
21
22
23
24
2
7
5
4
1
3
3
