5OM-1839-001w_F8S - 第86页
3-1-4 5OM-1839 1603-001 部品配置図 電源ブレーカ
3-1-3
5OM-1839
1603-001
部品配置図
FRONT
U83
CPU1
電源ブレーカ
ノイズフィルタ
照明コントロール基板
サーボアンプ(前)
CPU2
制御BOX
①
⑦
②
⑨ ⑫ ⑪
3-1-4
5OM-1839
1603-001
部品配置図

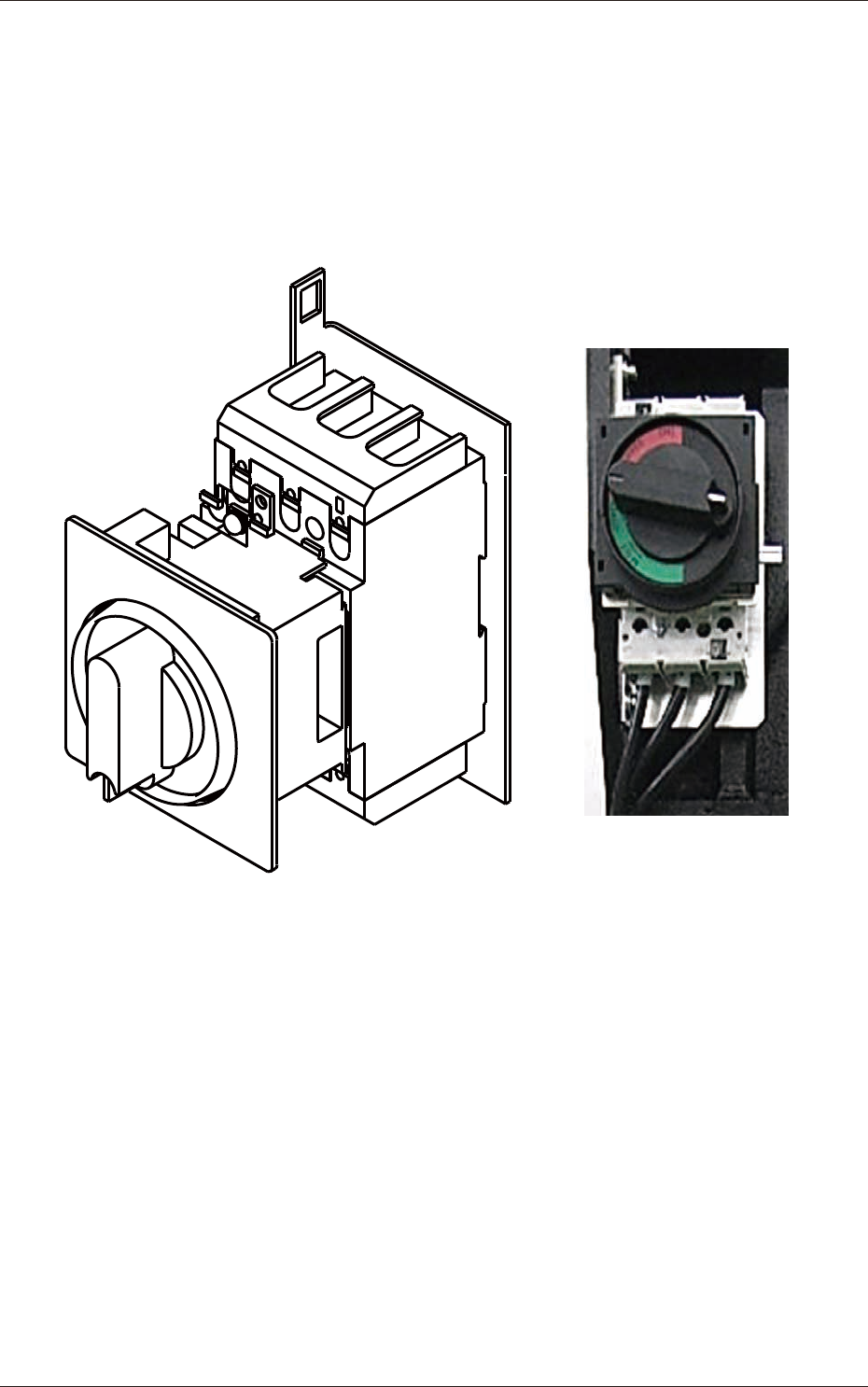

電源ブレーカ
3-1-5
5OM-1839
1603-001
部品配置図

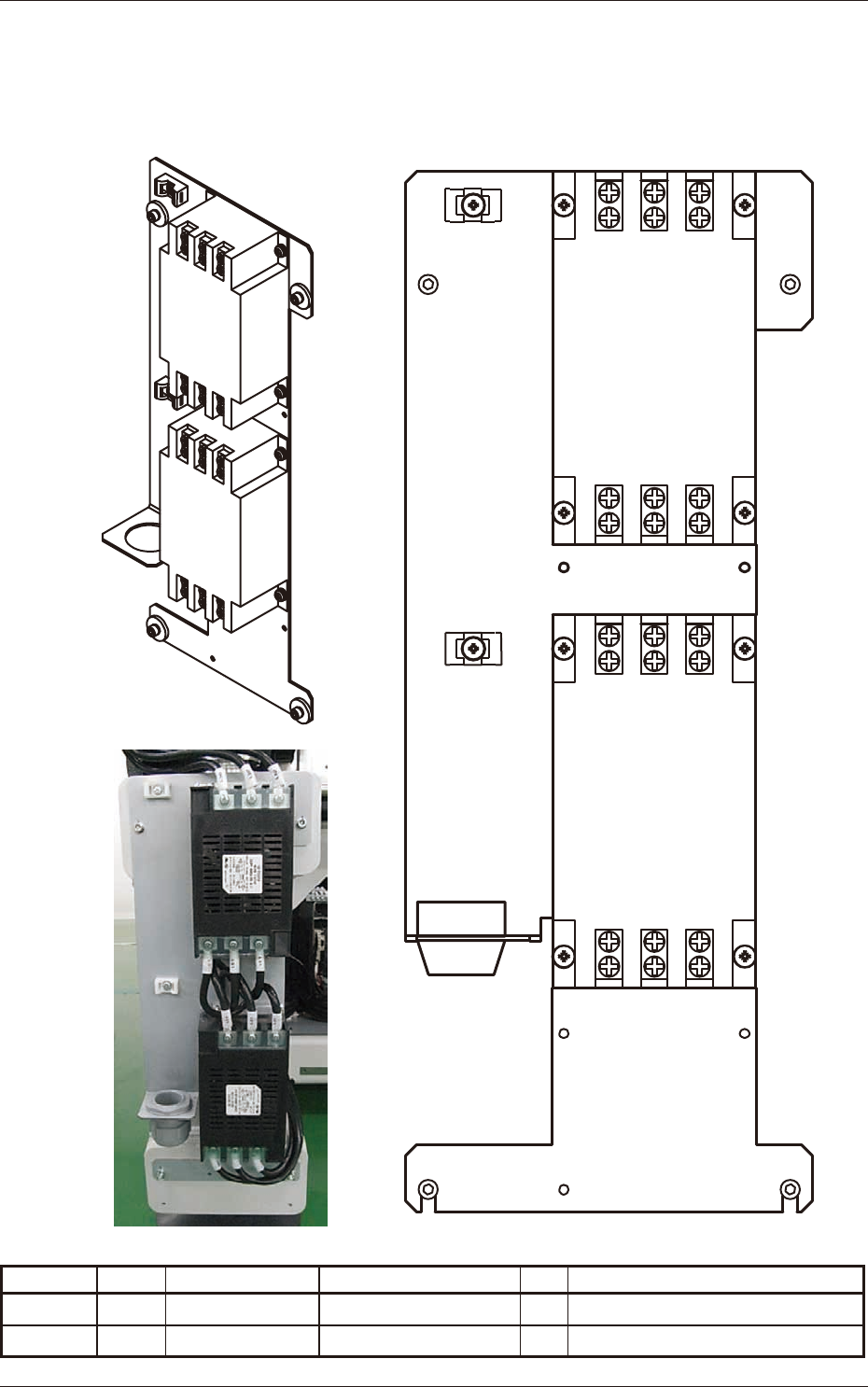

ノイズフィルタ
Z01
Z02
Symbol Block Parts Name Model Qt Main Applications
Z01 BA FILTER-NOISE 3SUPF-BH5O-FR-6 1 ノイズフィルタ
Z02 BA FILTER-NOISE 3SUPH-BH50-ER-6 1 ノイズフィルタ
