3-1-14 5OM-1839 1603-001 部品配置図 DC 電源ユニット G7 HWS300-48 G2 G1 G3 Symbol Block Parts Name Model Qt Main Applications G1 BA UNIT-POWER S8JX-P600 24N 1 G1(24V) G2 BA UNIT-POWER ADA750F-48 1 G2 G3 BA UNIT-POWER S8JX-P600 24N 1…
3-1-13
5OM-1839
1603-001
部品配置図

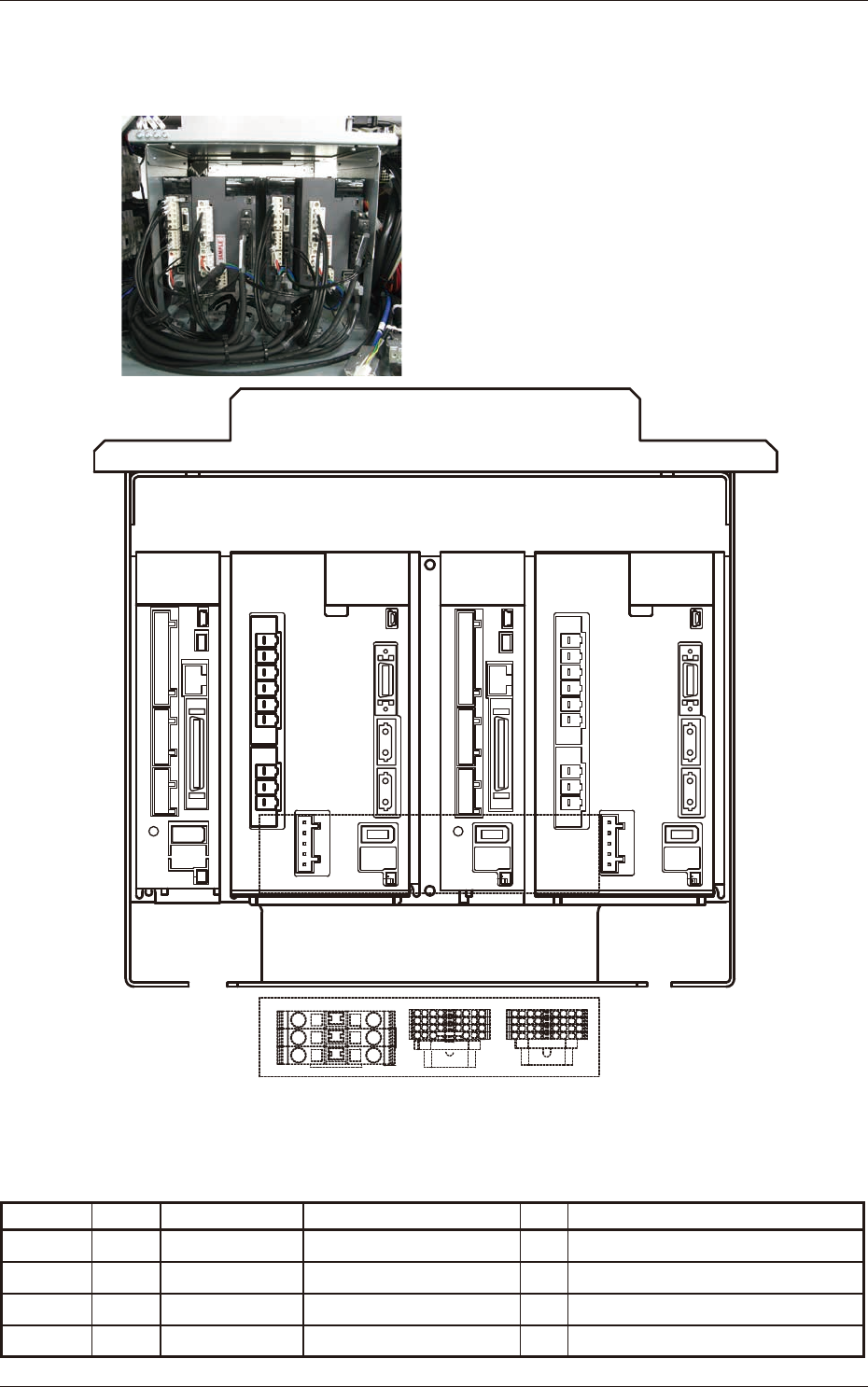

サーボアンプ後
A21_11 A22_11 A21_12 A22_12
Symbol Block Parts Name Model Qt Main Applications
A21-11 BA UNIT-DRIVER #MR-J3-70B-RJ115U624 1 STAGE1 X1 軸ドライバ
A22-11 BA UNIT-DRIVER MR-J3-200BN-LH115U637 1 STAGE1 Y1 軸ドライバ
A21-12 BA UNIT-DRIVER #MR-J3-70B-RJ115U624 1 STAGE1 X2 軸ドライバ
A22-12 BA UNIT-DRIVER #MR-J3-350B-RJ115 1 STAGE1 Y2 軸ドライバ
3-1-14
5OM-1839
1603-001
部品配置図

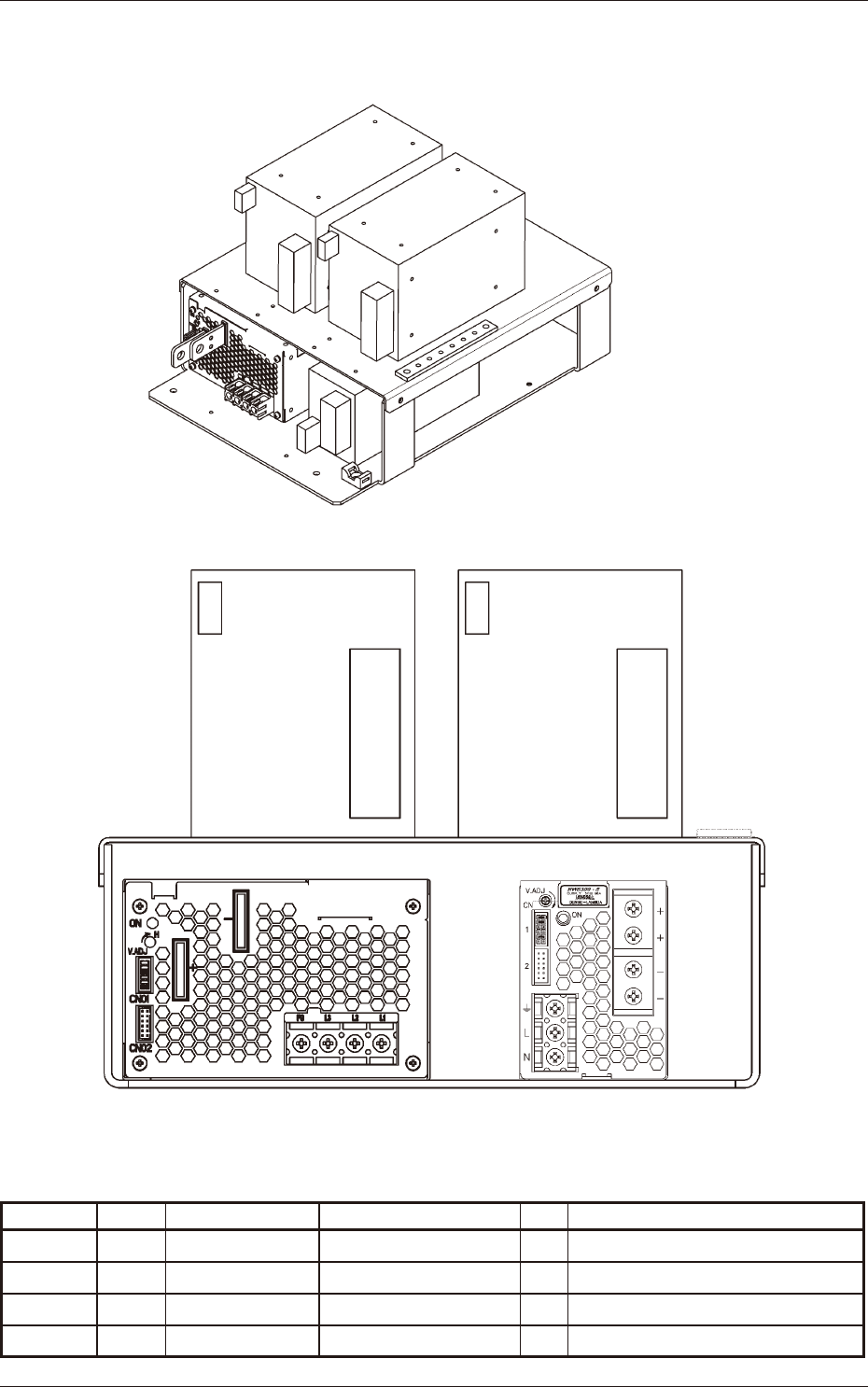

DC 電源ユニット
G7 HWS300-48 G2
G1 G3
Symbol Block Parts Name Model Qt Main Applications
G1 BA UNIT-POWER S8JX-P600 24N 1 G1(24V)
G2 BA UNIT-POWER ADA750F-48 1 G2
G3 BA UNIT-POWER S8JX-P600 24N 1 G3(24V)
G7 BA UNIT-POWER HWS1800T-48 HFP 1 G7(48V)
3-1-15
5OM-1839
1603-001
部品配置図

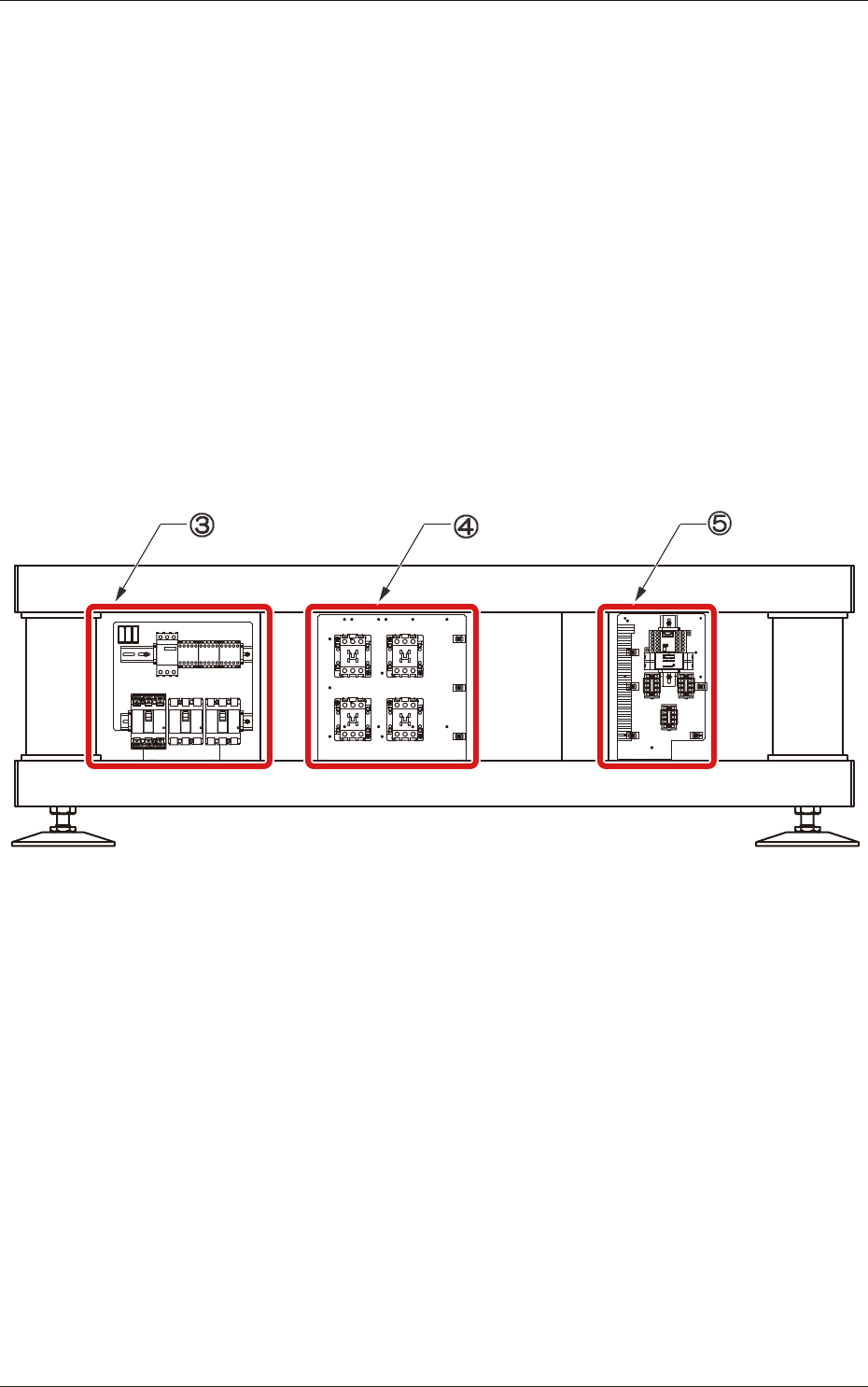

SIDE A
側面パネル 前
側面パネル 後
側面パネル 中
