54 銘板・警告ラベル(13連供給ユニット):NPM-W2 Label(13-Slot Supply Unit):NPM -W 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA001596AB セクションNo. PARTS LAYOUT Section No. - - O179 ( KMTKA001596AB-00 )
Ref
No.
Remarks R
1
Q'ty
53
13連供給連結部:NPM-W2
13-Slot Supply Connection Part:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610167759AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
1 N210161201AC
COVER
1
2 MTPB005537AA
CHUTE
1
3 N210161204AE
BRACKET
2
4 N210162151AA
COVER
1
5 N210144071AB
PLATE
2
6 N210144072AA
BRACKET
1
7 N210161205AB
CHUTE
1
8 N210144074AC
CHUTE
1
9 N210144075AD
BRACKET
1
10 N210146765AA
NUT-PLATE
1
11 N210155217AA
FRAME
1
12 N610167764AC
SENSOR(2000mm)
1
13 N610123991AC
PIN
4
14 N510020618AA MMS6-15
SCREW
8
15 N510018300AA
Cross recessed Truss head machine screw M5X6-4.8 A2J (Trivalent)
PIN
2
16 N510020631AA MMS8-25
BOLT
4
17 N510017535AA
Hexagon socket button head screw M4X8-10.9 A2S (Trivalent)
PIN
2
18 KXF0CXHAA00 1017003-40008
FILTER
1
19 N510058863AA E39-E14-1
BOLT
2
20 N510022988AA
Hexagon socket head cap screw M2X14-10.9 A2J (Trivalent)
WASHER
2
21 N510018477AA
Small round-plain washer 2 10H A2J (Trivalent)
WASHER
2
22 N510018324AA Spring lock washer No.2 2 S A2J (Trivalent)
JOINT
4
23 KXF09ZBAA00 KQ2P-06
TAPE
1
24 KXF0DXNAA00 AGF-100 t=0.18 W=100mm L=10m
CLIP
3
25 KXF0BLPAA00 TA1S8-M
BOLT
3
26 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
COVER
1
27 MTPB005485AA
O178
--
( KN610167759AB-01 )
54

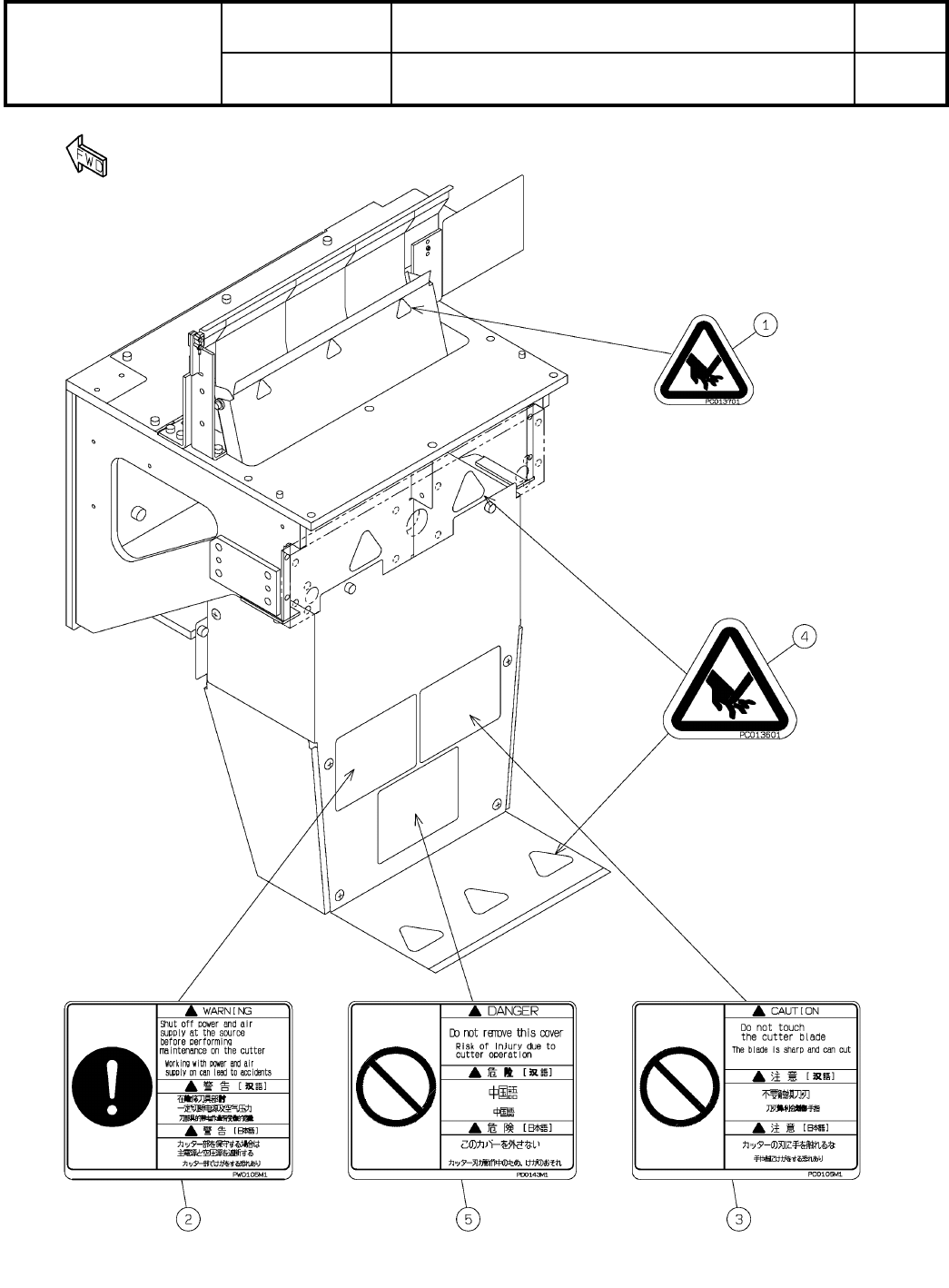

銘板・警告ラベル(13連供給ユニット):NPM-W2
Label(13-Slot Supply Unit):NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA001596AB
セクションNo.
PARTS LAYOUT
Section No.
--
O179
( KMTKA001596AB-00 )
Ref
No.
Remarks R
1
Q'ty
54
銘板・警告ラベル(13連供給ユニット):NPM-W2
Label(13-Slot Supply Unit):NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA001596AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
LABEL
3
1 N510040877AA
S
PC013701
LABEL
1
2 N986PW0105M1
S
PW0105M1
LABEL
1
3 N986PC0105M1
S
PC0105M1
LABEL
5
4 N510040876AA
S
PC013601
LABEL
1
5 MTNL000154AA
S
PD0143M1
O180
--
( KMTKA001596AB-00 )
