7 POWER U NIT: NPM-W2 POW ER UNIT:NPM-W 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA001180AA セクションNo. PARTS LAYOUT Section No. - - S25 ( KMTKA001180AA-10 )
Ref
No.
Remarks R
1
Q'ty
6
CPU BOX&配線:NPM-W2
CPU BOX & Wiring:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA002468AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
CPU BOX
1
1 N610067516AB
S
PBXCAB-AA
FILTER
1
2 N210084432AA
SPRING
1
3 N210110264AA
POWER-SUPPLY
1
4 N510037010AA
S
PCSF-200P-X2S3
PCB-COM
1
5 N510037011AA NBC-7153-01
FAN-GUARD
1
6 KXF08K7AA00 109-049E
FAN
1
7 N510063128AA 109P0812H7D11
Camera I/F Board
1
8 N610145896AA
S
PPRCAH-AA
NC and I/O Control Board
1
9 N610154418AA
S
PNFCAC-EA
PCB-COM (kernel pre-installed)
1
10 MTKB000085AA
S
BATTERY UNIT
1
11 N610156136AA
S
CBAT-002
S24
--
( KMTKA002468AA-01 )

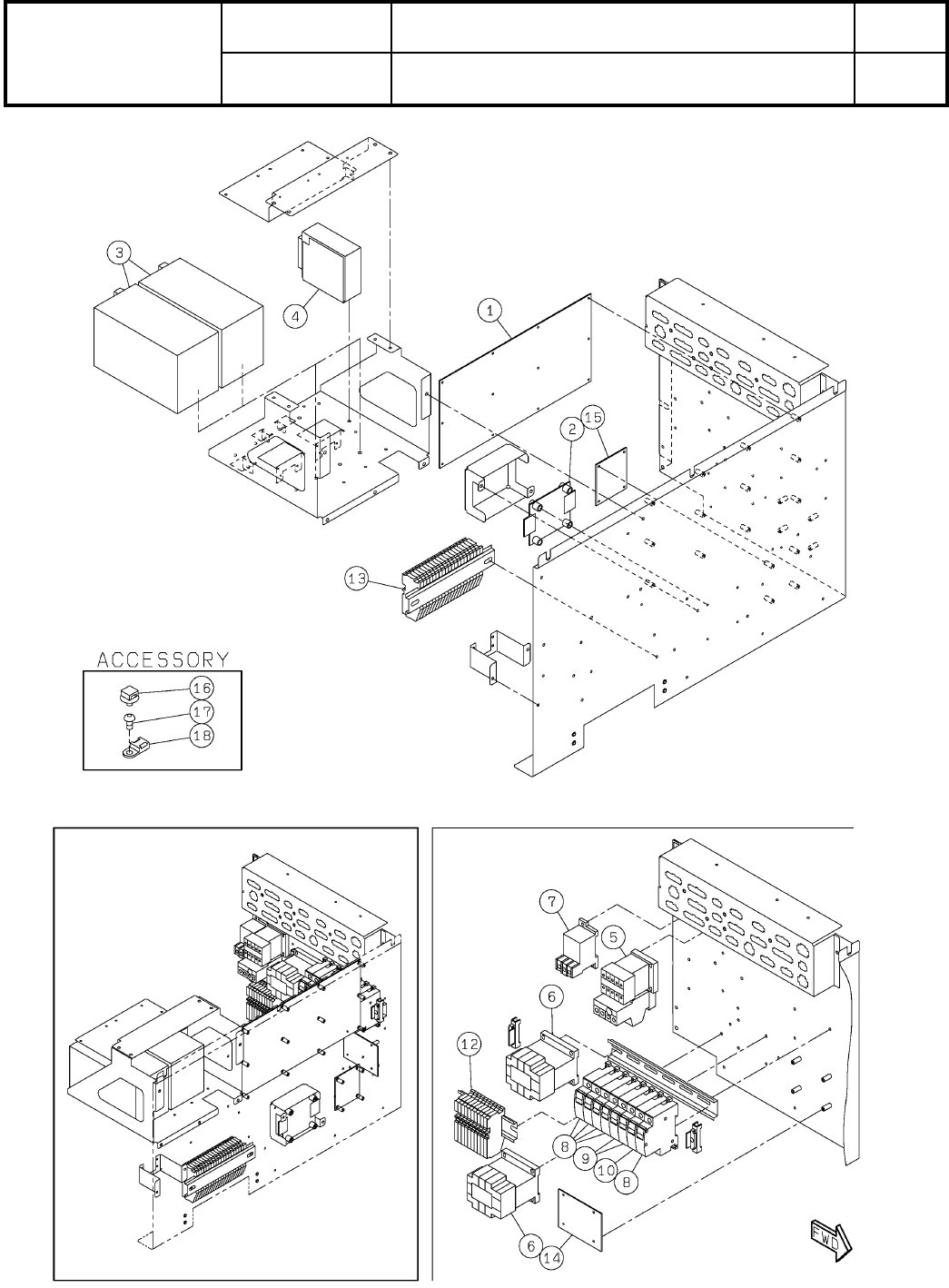

7
POWER UNIT:NPM-W2
POWER UNIT:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA001180AA
セクションNo.
PARTS LAYOUT
Section No.
--
S25
( KMTKA001180AA-10 )
Ref
No.
Remarks R
1
Q'ty
7
POWER UNIT:NPM-W2
POWER UNIT:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA001180AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PCB
1
1 N610169311AA
Trestle Transportation Control ILK PCB NPM-W2
POWER FAILURE SUB BOARD
1
2 N610059330AA
S
PNF0AN-AA
POWER-SUPPLY
2
3 N510063724AA
S
HWS600-24
POWER
1
4 N510038308AA PBA15F-24-N
MAGNET-SWITCH
1
5 MTNC000303AB
S
MSOD-Q11KP 1.3A 200V DC24V
MAGNET-CONTACTOR
2
6 MTNC000523AA
S
SD-Q19 DC24V 1a1b
SURGE-KILLER
1
7 KXFP6GG0A00
S
UN-SA33
CIRCUIT-PROTECTOR
5
8 MTNC000466AA
S
CP30FI-1P010
CIRCUIT-PROTECTOR
2
9 MTNC000472AA
S
CP30FI-1P005
CIRCUIT-PROTECTOR
1
10 MTNC000469AA
S
CP30FI-1P020
TERMINAL-BLOCK
1
12 MTNE000015AA
S
TB-X111(Y002680)
TERMINAL-BLOCK
1
13 MTNE000016AA
S
TB-X112(Y002681)
RELAY
1
14 N510025759AB
S
G9SC-PF
RELAY
1
15 N510025698AA
S
G9SC-400-CNP4E
CABLE-SUPPORT
48
16 N510048517AA FT4
BOLT
5
17 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
CLIP
5
18 KXF0BLPAA00 TA1S8-M
S26
--
( KMTKA001180AA-10 )
