124- A 基板ホルダデュアル対応:NPM-W2 Board Holder For Dual:NPM -W 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610164025AA セクションNo. PARTS LAYOUT Section No. - - O413 ( KN610164025AA-06-1 )
Ref
No.
Remarks R

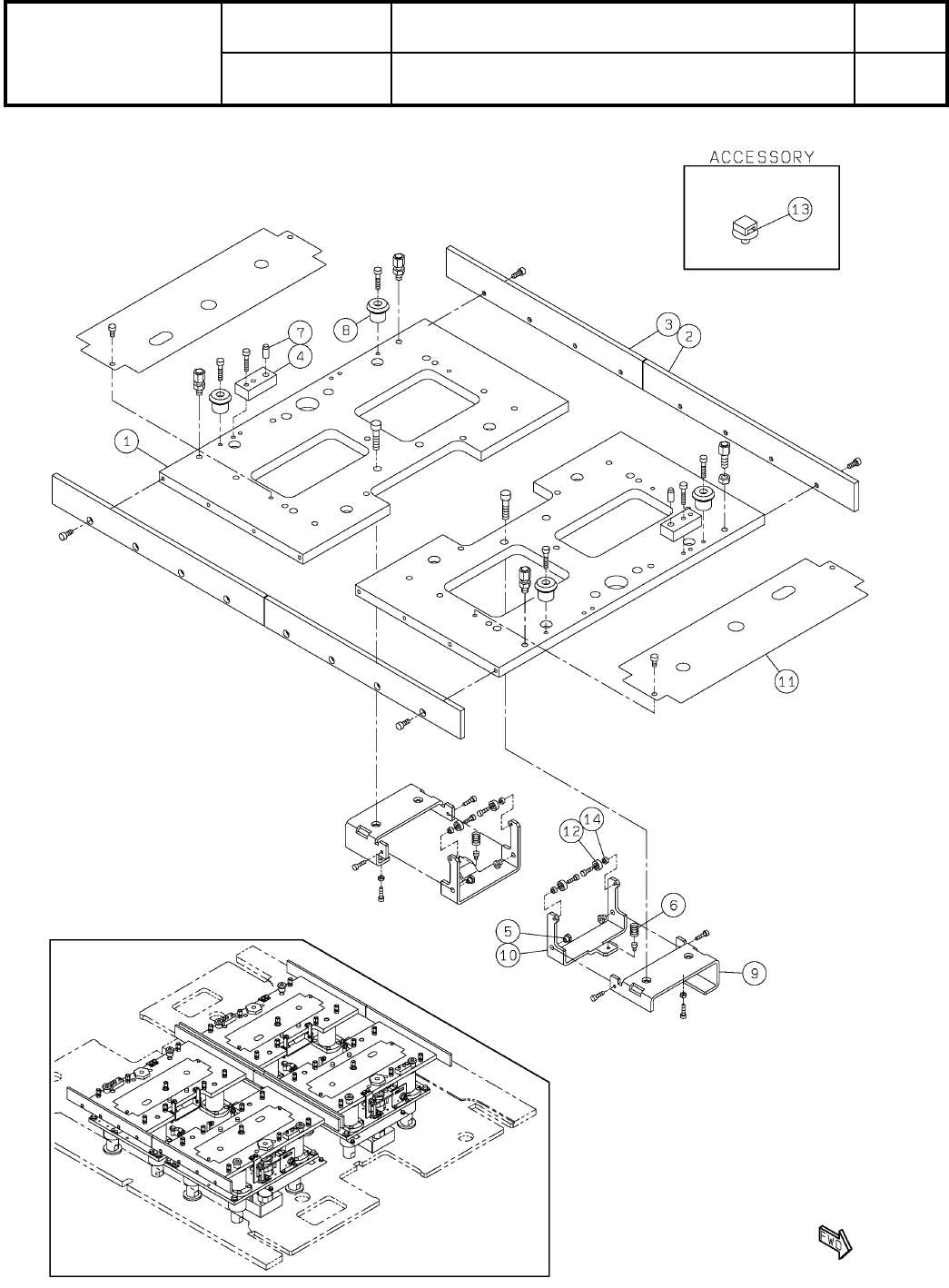

1
Q'ty
123
高さセンサ&装着高さティーチ治具セット:NPM
Hight Sensor & Mount Hight Teach Jig Set:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610122649AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
CASE
1
1 N210152816AA
BLOCK
1
2 N210144164AB
BLOCK
1
3 N210144165AB
COLLAR
1
4 N210149896AA
PLATE
1
5 N210144163AB
BLOCK(t2.5x6)
1
6 N610126350AA No.613642-04
BLOCK(t2.0x11)
1
7 N610126351AA No.613612-04
BLOCK(t2.0x17)
1
8 N610126352AA No.613612-04
BLOCK(t2.5x20)
1
9 N610126353AA No.613642-04
BLOCK(t2.0x23)
1
10 N610126354AA No.613612-04
BOLT
8
11 N510017260AA
Hexagon socket head cap screw M2X6-10.9 A2J (Trivalent)
O-RING
6
12 N510058469AA C08424A
JIG SET
1
13 N610122650AA
O412
--
( KN610122649AA-01 )
124-A
基板ホルダデュアル対応:NPM-W2
Board Holder For Dual:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164025AA
セクションNo.
PARTS LAYOUT
Section No.
--
O413
( KN610164025AA-06-1 )
Ref
No.
Remarks R
1
Q'ty
124-A
基板ホルダデュアル対応:NPM-W2
Board Holder For Dual:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610164025AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 N210199313AC
PLATE
4
2 N210194247AA
PLATE
4
3 N210194248AA
BLOCK
4
4 N210199560AB
GUIDE
8
5 N210199561AA
SPRING
4
6 N210152801AA
PIN
4
7 N210199562AB
GUIDE
8
8 N210199565AB
BRACKET
4
9 N210199563AC
BRACKET
4
10 N210199564AB
COVER
4
11 N210171451AA
BEARING
8
12 KXF0E0T6A00 623ZZ
CABLE-SUPPORT
32
13 N510048517AA FT4
SPACER
8
14 N510015330AA CF-303E
O414
--
( KN610164025AA-06-1 )
