3 ．规 格 - 11 - NXTIII-051410R_S 3 . 4. 2 吸 嘴 运 用 ＜ H 2 4 吸 嘴 运 用 ＞ 24 吸嘴运用时： MAX □ 2.6 (3216) 12 吸嘴运用时： MAX □ 5.0 ＜ V 1 2 / H 12 H S 吸 嘴 运 用 ＞ 12 吸嘴运用时： MAX 对角尺寸 7.5mm( 各边 6m m 以下 ) 6 吸嘴运用 时： MAX □ 7.5 ＜ H 0 8 吸 嘴 运 用 ＞ 8…
3．规 格
- 10 -
NXTIII-051410R_S
项 目
OF
GL
※
17
吸嘴数／点胶针数 吸嘴 or 机械爪 1
1
元件尺寸
＜标准相机＞
※
16
1608～
□
74(32×162）
※
20
＜侧光相机＞
※
16
1608～
□
35(35×150)
元件高度 25.4mm(含引脚)
引脚长度
6.0mm
先行贴装元件高度(上面)
※
19
38.1
※
21
mm
0mm (Z:4mm)
0mm(Z:6mm)
3mm(Z:8mm)
7mm(Z:12mm)
元件包装
料带、料盘、
料管
贴装精度
(带引脚元
件)
※
13
M3 III,
M6 III
Cpk≧
1.00
±0.050
※
18
Cpk≧
1.33
±0.066
涂敷位置
精度
※
14
Cpk≧1.00
±0.100
产能
※
15
CPH
(chip/hour)
M3 III 0.22sec/dot
M6 III
3000(前光／吸嘴)
2500(前光／机械爪)
↑
吸嘴更换 ○
引脚元件
锡球元件
根据元件相机规格。
请参照 4.5 相机单元(识别元件)。
※13 贴装精度是在本公司条件下的测定结果。
※14 GL 工作头的涂敷精度是在本公司条件下的测定结果。
※15 产能的数值是在本公司条件下的测定结果。
※16 使用机械爪时，元件的短边尺寸在 31mm 以下。
※17 GL 工作头搭载了胶着剂温度控制功能、涂敷量补正功能。
安装 GL 工作头时另外需要以下部件。
・吸嘴更换器盖罩(选择 M3 III 用 or M6 III 用)
・元件相机盖罩
・GCU(点胶检查单元)
※18 根据贴装精度测定结果，手动输入修正量数值时吸嘴的贴装精度为±0.030mm(Cpk≧1.00)。
※19 GL 工作头的先行贴装元件高度根据表格括号内 Z 轴行程而不同。
※20 也能够对应对角 166mm 以下并且短边 32mm 以下的元件。
※21 搭载 25.4mm 以上的高元件时，需要对应 1.5inch 的模组。
5hBStvgA
5hBStvgA
3．规 格
- 11 -
NXTIII-051410R_S
3.4.2 吸嘴运用
＜H24 吸嘴运用＞
24 吸嘴运用时：MAX
□
2.6 (3216)
12 吸嘴运用时：MAX
□
5.0
＜V12 / H12HS 吸嘴运用＞
12 吸嘴运用时：MAX 对角尺寸 7.5mm(
各边 6mm 以下)
6 吸嘴运用时：MAX
□
7.5
＜H08 吸嘴运用＞
8 吸嘴运用时：MAX
□
7.5
4 吸嘴运用时：MAX
□
12

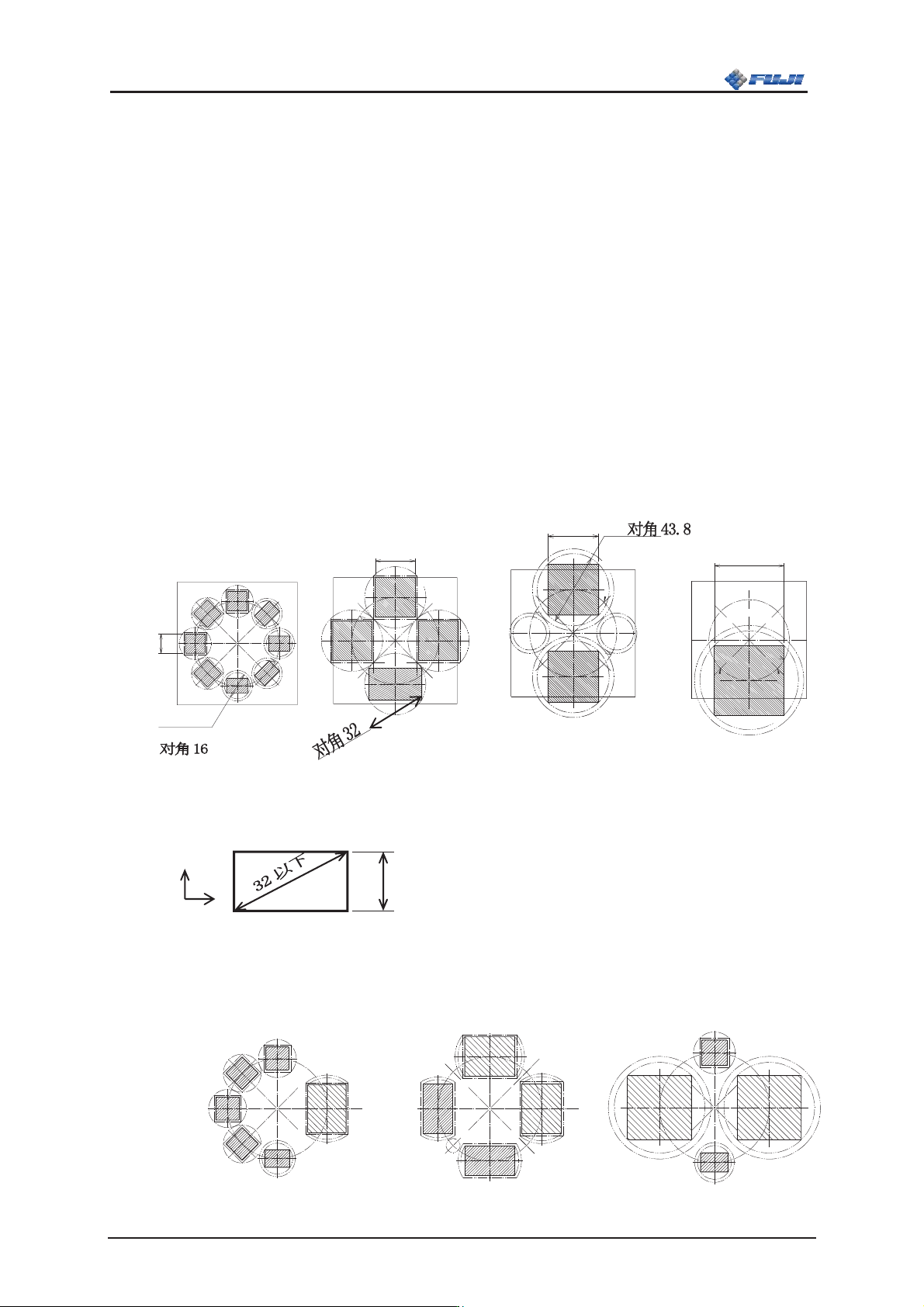

＜H08M 吸嘴运用＞
8 吸嘴规格时：MAX
□
12(或者对角尺寸 16mm 以下)
4 吸嘴规格时：MAX
□
24(或者对角尺寸 32mm 以下，并且 Y 方向 20mm 以下)
2 吸嘴规格时：MAX
□
31(或者对角尺寸 43.8mm 以下)
1 吸嘴规格时：MAX
□
45
供料器、料盘上的元件供应方向请按照下图 X、Y 的方向。
此外，可以组合运用复数吸嘴。根据搭载元件自动分配吸嘴运用。
（吸嘴运用的组合例）
Ō
12
Ō
24
Ō
45
8 吸嘴规格 4吸嘴规格 2吸嘴规格 1吸嘴规格
Ō
31
20 以下
X
Y
5hBStvgA
5hBStvgA
3．规 格
- 12 -
NXTIII-051410R_S

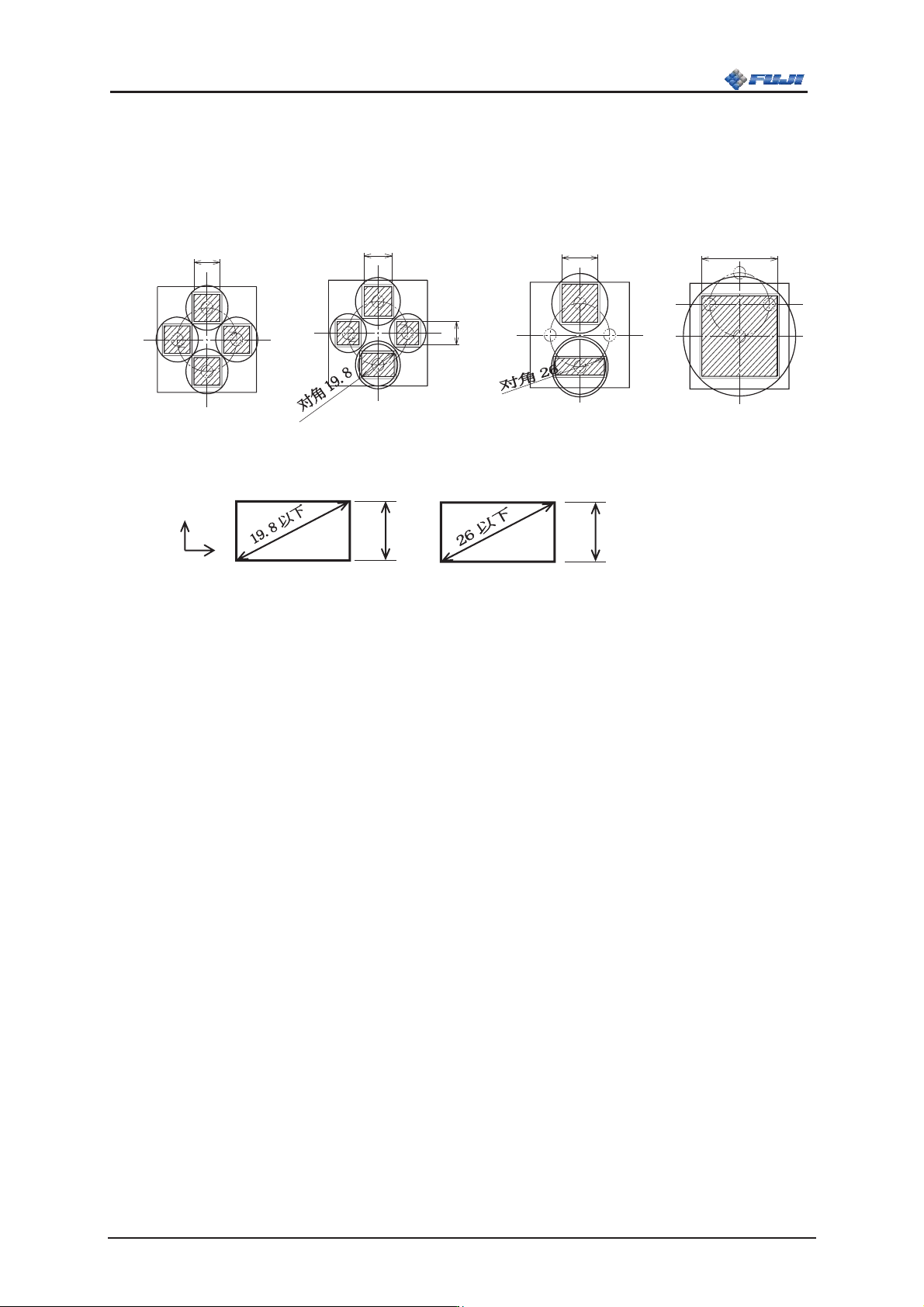

＜H04SF/HO4S/H04 吸嘴运用＞
4 吸嘴规格時：MAX
□
13、
2+2 吸嘴规格時：MAX
□
14(或者对角尺寸 19.8 以下，并且 Y 方向 14 以下)＋
□
11（2+2 吸嘴
只有在手动分配的情况下才能使用。）
2 吸嘴规格时：MAX
□
18 (或者对角尺寸 26 以下，并且 Y 方向 18 以下)
1 吸嘴规格时：MAX
□
38
供料器、料盘上的元件供应方向请按照下图 X、Y 的方向。
Ō
13
Ō
14
□
11
Ō
18
Ō
38
4 吸嘴规格
2+2 吸嘴规格
2 吸嘴规格 1吸嘴规格
14 以下
X
Y
18 以下
5hBStvgA
5hBStvgA
