3．规 格
- 15 -
NXTIII-051410R_S
H24, V12,H12HSQ,H08Q,H08MQ,G04Q工作头可以检测吸取动作前后的元件有无和吸取
后的元件竖立。另外，H24,V12,H12HSQ,H08MQ工作头能够进行元件高度的检测和元件
正反判定。
限制条件和规格如下表所示。
项目
H24 V12 H12HSQ
产能
※
4,5
CPH
(chip/hour)
元件有无确
认功能 OFF
M3 III
35000
26000
※
10
22500
M6 III
35000
26000
※
10
22500
元件有无确
认功能(贴装
前后确认)
M3 III
35000
26000
※
10
22500
M6 III
35000
26000
※
10
22500
元件竖立确
认功能
M3 III
35000
26000
※
10
22500
M6 III
35000
26000
※
10
22500
对象元件尺寸
与标准工作头相同
(3.4 工作头规格)
← ←
元件有无确认功能的对象元件高度
(包含公差)
0.12 以上
(0.09 以上)
← ←
元件竖立确认功能的对象元件高度
※
6
(包含公差)
0.12～1.2
(0.09～1.2)
← ←
其他功能
元件高度确认
※
7
元件正反判定
※
8
← ←
对象吸嘴
不可以使用带橡胶
垫的吸嘴
← ←
5hBStvgA
5hBStvgA
3．规 格
- 16 -
NXTIII-051410R_S
项目
H08Q H08MQ
产能
※
4,5
CPH
(chip/hou
r)
元件有无
确认功能
OFF
M3 III
10500
－
M6 III
10500
13000
元件有无
确认功能
(贴装前后
确认)
M3 III
9500
－
M6 III
9500
13000
元件竖立
确认功能
M3 III
10000
－
M6 III
10000
13000
对象元件尺寸
与标准工作头相同
(3.4 工作头规格)
功能 ON：～□12(对角 16)
功能 OFF：与标准工作头相同
(3.4 工作头规格)
元件有无确认功能的对象元件高度
(包含公差)
0.12 以上
(0.09 以上)
0.12~6.5
※
12
(0.09~6.5)
元件竖立确认功能的对象元件高度
※
6
(包含公差)
0.12～1.2
(0.09～1.2)
0.12~1.2
(0.09~1.2)
其他功能
元件高度确认
※
11
元件正反判定
※
8
对象吸嘴 不可以使用带橡胶垫的吸嘴 所有标准吸嘴
项目
G04FQ G04Q
产能
※
4,5
CPH
(chip/hou
r)
元件有无
确认功能
OFF
M3 III
7500 7500
M6 III
7500 7500
元件有无
确认功能
(贴装前后
确认)
M3 III
7500 7500
M6 III
7500 7500
元件竖立
确认功能
M3 III
7500 7500
M6 III
7500 7500
对象元件尺寸
与标准工作头相同
(3.4 工作头规格)
与标准工作头相同
(3.4 工作头规格)
元件有无确认功能的对象元件高度
(包含公差)
0.12 以上
(0.09 以上)
0.12 以上
(0.09 以上)
元件竖立确认功能的对象元件高度
※
6
(包含公差)
0.12～1.5
(0.09～1.5)
0.12～1.5
(0.09～1.5)
其他功能 元件高度确认
※
9
元件高度确认
※
9
对象吸嘴 所有标准吸嘴 所有标准吸嘴
※4 产能的数值是在本公司条件下的测定结果。
※5 同时使用元件有无确认功能（贴装前后确认）和元件竖立确认功能时的产能与仅使用元件有无确认功能（贴
装前后确认）时相同。
※6 对象元件的尺寸是□3mm 以下。虽然也有可能识别大于□3mm 的元件，但是本功能的对象元件尺寸的
保证值在□3mm 为止。
元件的厚度尺寸 t 和厚度公差值⊿t 的合计与元件主体尺寸 XorY 间的关系为 t－⊿t ≦ XorY ≦ t＋⊿t
时，不能够检测竖立吸取状态。
※7 对象元件的尺寸是□3mm 以下，高度是 0.12～1.2mm。虽然也有可能识别大于□3mm 的元件，但是本
功能的对象元件尺寸的保证值在□3mm 为止。此外，元件高度为 0.12～0.2mm 时，元件尺寸必须在□
1mm 以内。
5hBStvgA
5hBStvgA
3．规 格
- 17 -
NXTIII-051410R_S
※8 能够进行正反判定的元件为满足以下全部条件的 Mini-Mold 元件。（仅对应 V12, H12HSQ, H08MQ）。
・
包含引脚的外形必须在□3mm 以内。（元件高度为 0.12～0.2mm 时，必须在□1mm 以内）。
・
元件的两侧（相对于供应方向的左右）必须有引脚。（参照下图）
・
元件高度必须在 0.12～1.2mm 的范围内。
但是，对于元件尺寸超出 X=2.1mm,Y=2.0mm 的元件，当凹槽内的元件的晃动很大的时候，有可能不能进
行正反判定。
※9 对象元件的元件尺寸是□3mm 以内，元件高度是
0.1～1.5mm。虽然也有可能识别大于□3mm 的元件，但是，
本功能的对象元件尺寸的保证值在□3mm 为止。
※10 贴装 0402 元件时，为 25000CPH。
※11 对象元件的元件尺寸是□3mm 以内，元件高度是
0.12～1.2mm。虽然也有可能识别大于□3mm 的元件，但是，
本功能的对象元件尺寸的保证值在□3mm 为止
。
※12 元件高度是 0.12
～0.2mm 时，元件尺寸必须在□3mm 以内。

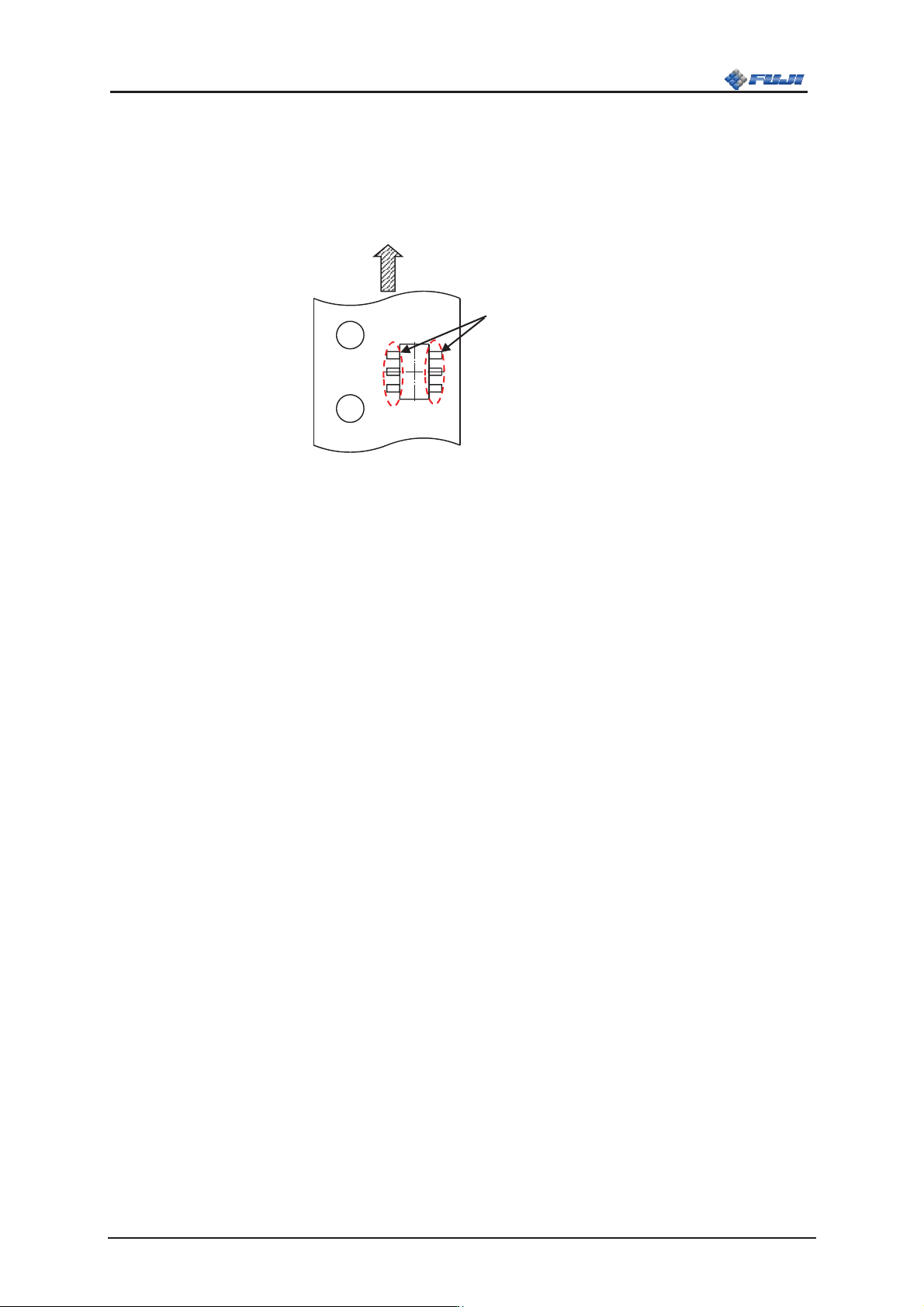

供应方向
两侧有引脚
5hBStvgA
