3．规 格
- 19 -
NXTIII-051410R_S
＜系统构成例＞
IH Server设置在与IH1控制器和Fuji Flexa相同网络上。请在1条生产线周围设置1台IH
Server。
IH Client设置在与IH Server相同PC或者相同网络上。每一台IH Server需要1台IH
Client。
Easy Link for TCP设置在与IH Client相同PC或者相同网络上。请在1条生产线周围设置1
个Easy Link for TCP，或者在1台IH Clinet上设置1个Easy Link for TCP。
IH1 plus以及IH1 Reporter设置在与IH Server相同PC上。
操作员
操作员
操作员
操作员
IH1 控制器
IH1 搬运轨道
IH1 控制器
IH1 搬运轨道
5hBStvgA
5hBStvgA
3．规 格
- 20 -
NXTIII-051410R_S
＜各应用程序需要的PC规格＞
◆IH Server / IH1plus / IH1Reporter
CPU ：Corei5
RAM ：3GB或者更高
HDD容量 ：200GB或者更高
对应TCP/IP的以太网LAN适配器
USB端口×1（使用IH1 plus时）
OS ：Windows XP Professional SP3(32bit)日语/英语
Windows Server 2008 SP2(32bit) 日语/英语
Windows7（32bit）日语/英语
※仅在使用Windows XP Professional SP3(32bit)日语/英语时，可以使用IH1 plus。
◆IH Client
CPU ：Core2 Duo
RAM ：2GB 或者更高
HDD 容量：40GB 或者更高
对应 TCP/IP 的以太网 LAN 适配器
OS ：Windows XP Professional SP3(32bit)日语/英语
Windows Server 2008 SP2(32bit) 日语/英语
Windows7 日语/英语
◆Easy Link for TCP
CPU ：Core2 Duo
RAM ：2GB 或者更高
HDD 容量：40GB 或者更高
对应 TCP/IP 的以太网 LAN 适配器
OS ：Windows XP Professional SP3(32bit)日语/英语
Windows Server 2008 SP2(32bit) 日语/英语
Windows7（32bit）日语/英语
3.5.2
创建检查顺序
在IH1上进行外观检查用的元件数据是将已经在NXT生产线上使用的元件数据通过转换自动
生成的。不需要重新生成外观检查用的元件数据。
检查顺序可以通过 Fuji Flexa 设定来创建。可以通过使用检查区域包围检查元件的设定，创建检
查顺序。
5hBStvgA
5hBStvgA
3．规 格
- 21 -
NXTIII-051410R_S

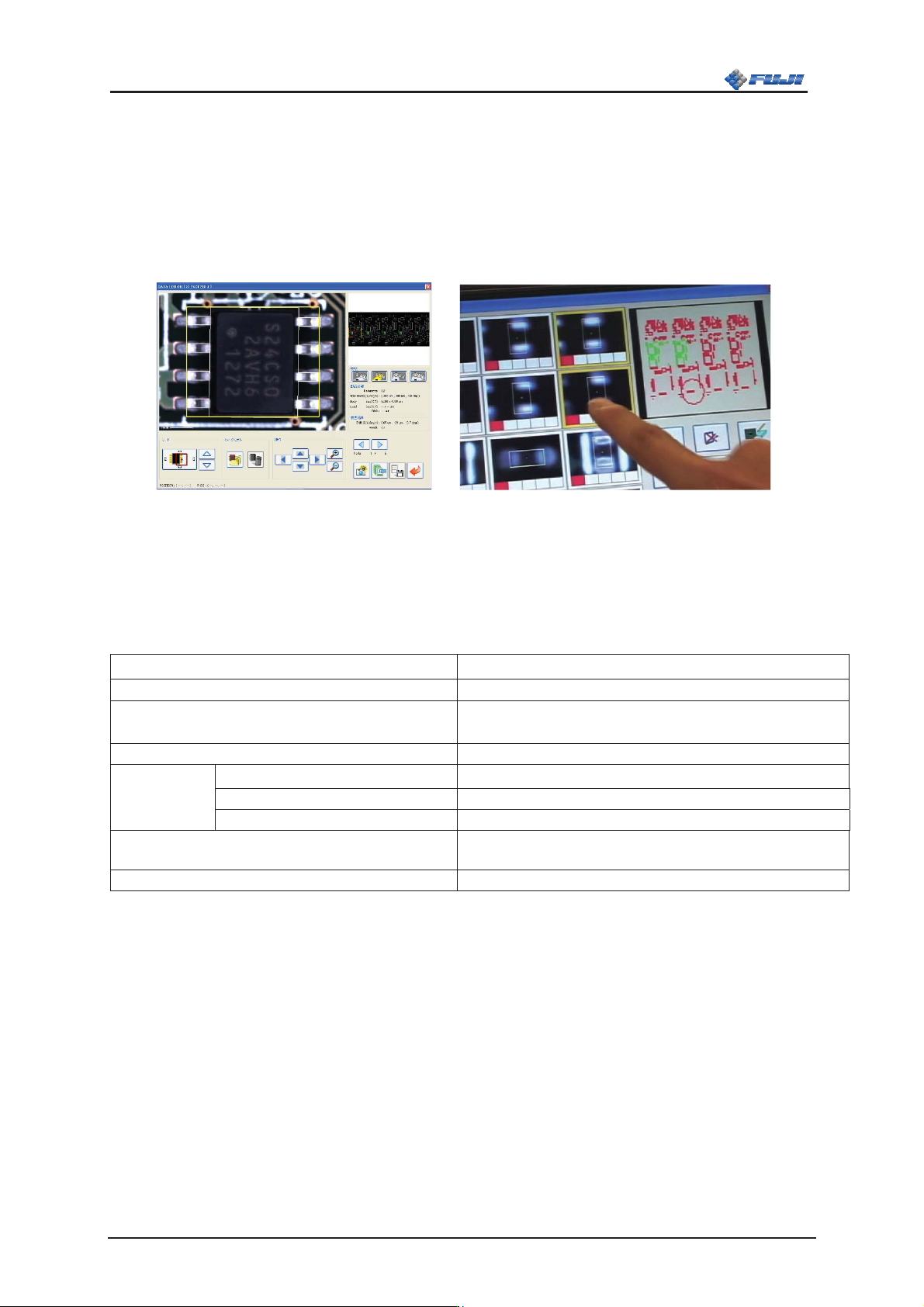

3.5.3
IH1控制器
IH1 控制器安装在 NXT III 的料站托架前面。检查結果显示在 IH1 控制器上，可以使用触摸屏
进行操作。
也可以方便地进行有关印刷电路板・贴装电路板的学习、检查程序的编辑、检查错误内容的详细
确认的操作。
除了 IH1 控制器以外，还可以使用 IH1 plus（选购件）在机外进行检查程序的编辑。
3.6 电路板搬运
项 目 规 格
电路板搬运方向 左→右, 右→左
搬运高度
900
（
+15,-5
）
mm（950
（
+15,-5
）
mm）
搬运高度的规格可以在订购机器时选择。
搬运方式 传送带搬运
搬运时间
双搬运轨道 连续运转时 0 sec
※
1
M3 III 单搬运轨道 2.5sec(M3 III 各模组间搬运)
※
2
M6 III 单搬运轨道 3.4sec(M6 III 各模组间搬运)
※
2
最大搬运能力
MAX 1.5kg
（至 MAX 6kg 为止，可用滚轮搬运对应。）
搬运轨道宽度变更 以面前一侧为基准，使用马达变更从属侧宽度。
※1 使用电路板停止位置补正功能时，不是 0sec。
※2 是在本公司条件下的搬运时间。
