4．机器 构成 - 26 - NXTIII-051410R_S 4.4 主搬运 轨道 由标准配置的马达对电路板搬运 轨道进行自动宽度调整 。 消除了停止电路板时对电路板的 冲击，并且可以方便地 进行电路板搬运方向的切 换。 双搬运轨道不仅可以搬运 / 生产同种类型的电路板，而且 可以搬运 / 生产不同类型 的电路板 , 2 个搬运轨道的宽度 可以各自独立地变更 。 4.5 支撑板 安装在 NXTIII 上的支撑板虽然是固定式（仅限于图 …
4．机器构成
- 25 -
NXTIII-051410R_S
4.3 工作头
根据对象元件的不同，贴装工作头可以从H24工作头(吸嘴数24个)、V12/
H12HS(Q)工作头(吸嘴数12个)、H08(Q)/H08M(Q)工作头(吸嘴数8个)、
H04SF/H04S/H04工作头(吸嘴数4个)、H02F/H02工作头(吸嘴数2个)、H01工
作头(吸嘴数1个)、G04F(Q)/G04(Q)工作头（高精度装着 吸嘴个本)、OF工作头
(对应插入元件)、GL工作头(涂敷胶着剂) 的15种类型中选择。可以一触式简单
更换工作头。
使用IH1时，需要在料站托架上安装IH1单元。
5hBStvgA
5hBStvgA
4．机器构成
- 26 -
NXTIII-051410R_S
4.4 主搬运轨道
由标准配置的马达对电路板搬运轨道进行自动宽度调整。
消除了停止电路板时对电路板的冲击，并且可以方便地进行电路板搬运方向的切
换。
双搬运轨道不仅可以搬运/生产同种类型的电路板，而且可以搬运/生产不同类型
的电路板, 2个搬运轨道的宽度可以各自独立地变更
。
4.5 支撑板
安装在NXTIII上的支撑板虽然是固定式（仅限于图A类型），但是，通过使用可拆
的支撑板（选购件），也能够对应复杂电路板组合的生产。
如果在通道1和通道2安装相同尺寸的支撑板，就可以在无支撑板换线的情况下进行
双搬运轨道和单搬运轨道的切换（图A,D）。另外，如果变更通道1支撑板尺寸，可
以将通道2的基准轨道靠近到跟前的212mm（图B）或 247mm（图C）的位置，从
而提高周期时间。此时，只要通过更换通道1的支撑板和移动通道2支撑板的安装位
置就可以对应。
单搬运轨道可以用1种支撑板对应所有的电路板尺寸（图E）。
搬运轨道规格
电路板搬运方
式
电路板尺寸(W) (mm) 支撑板尺寸(W)(mm)
图
通道 1 通道 2 通道 1 通道 2
双搬运轨道
双轨道搬运
48～280 48～280
312
※1
312
※2
A
48～165 48～280
215
※3
312
※2
B
48～200 48～280
250
※3
312
※2
C
单轨道搬运
48～510
312
※1
312
※2
D
单搬运轨道 48～610
312
※4
312
※4
E
※1 是双搬运轨道用的通道 1 专用支撑板。
※2 是双搬运轨道用的通道 2 专用支撑板。
※3 使用此支撑板时，后侧搬运轨道相对于基准(电路板宽 280mm)位置向面前侧移动。因此，在生产
后侧搬运轨道的电路板时，Y 轴的移动距离可以比在基准位置时短，由此可以改善周期时间。
※4 单搬运轨道用的支撑板。
5hBStvgA
5hBStvgA
4．机器构成
- 27 -
NXTIII-051410R_S

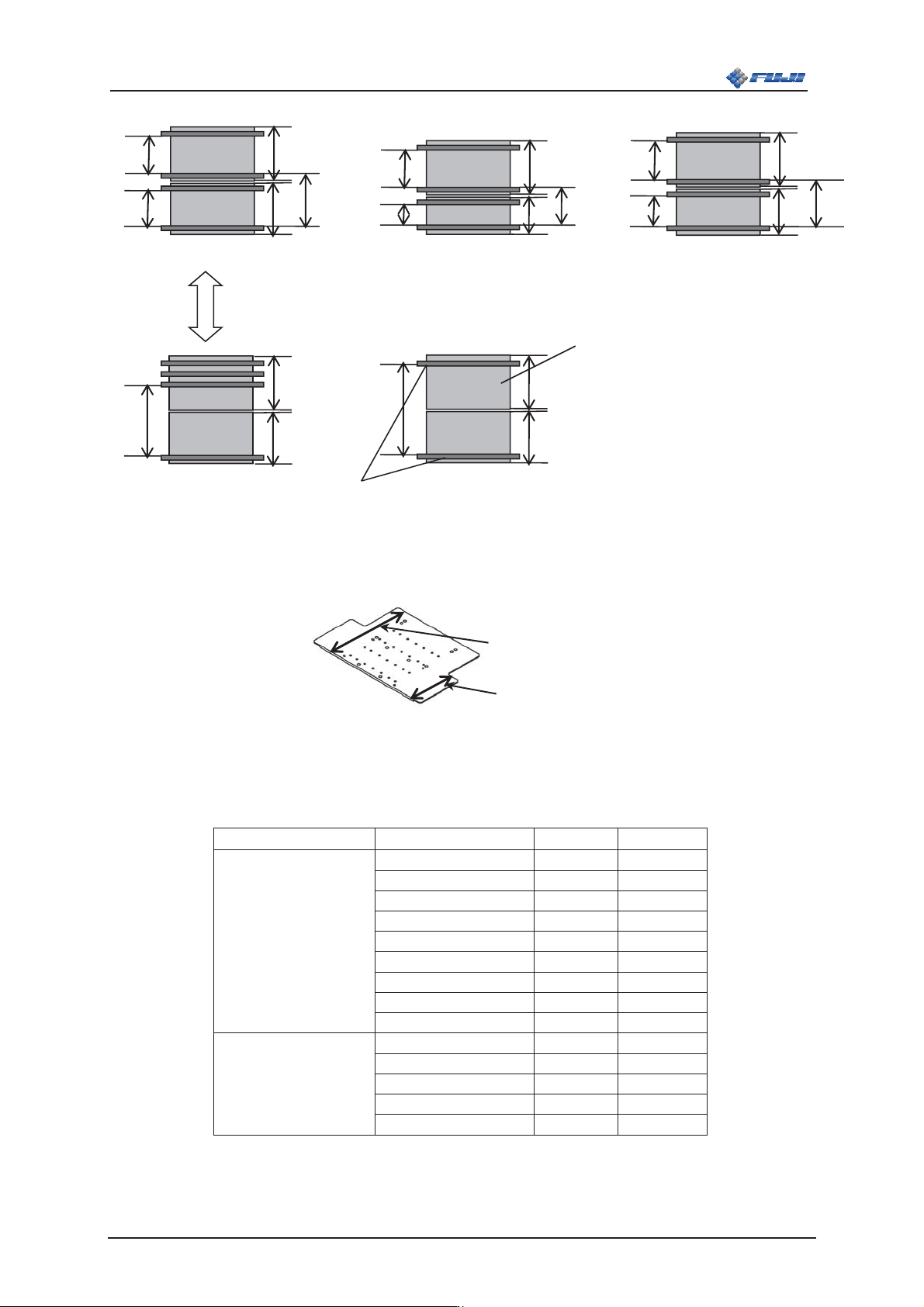

在双模组生产(M3 III 模组)的自动支撑销规格中，根据电路板尺寸(W)更换通道 1、2 的支撑板。
双模组生产用的支撑板采用在 X 方向上将单模组生产用的支撑板向外伸出的构造。
根据生产形态、电路板尺寸(W)，以支撑板尺寸(a)和伸出部的长度(b)的组合来更换支撑板。
搬运轨道规格 支撑板类型
ab
双搬运轨道
1A 312 33
1B 312 105
1C 312 185
1D
※1
215 33
1E
※1
215 105
1F
※1
250 33
1G
※1
250 105
1H 312 265
1J 312 292
单搬运轨道
1
K
312 33
1L 312 105
1M 312 185
1N 312 265
1P 312 292
327
图 B
48～165
48～280
215
312
通道 1
通道 2
不需要对支撑板进行换线
312
312
图 E
通道 1
48～610
212
图 A
图 C
支撑板
搬运轨道
M/C 前方
M/C 后方
伸出部的长度(b)
图. 双模组生产用支撑板
支撑板尺寸(a)
表 通道 1 用支撑板
48～280
48～280
312
312
通道 1
通道 2
250
312
247
通道 1
通道 2
48～200
48～280
48～510
通道 1
312
312
图 D
