4．机器构成
- 34 -
NXTIII-051410R_S
※5. 以上记载的 OF 工作头的机械爪对象元件如下所示。
Tool No.
元件宽度(mm) 元件高度(mm) 元件长度(mm)
1-A-14-4
1≦W≦31 3.5≦H≦31.8
4＜Ｌ≦10
1-A-14-10
10＜Ｌ≦30
1-A-14-30
30＜Ｌ≦60
1-A-14-60
60＜Ｌ≦105
1-A-5.6-10
1≦W≦31 31.8＜H≦38.1
10＜L≦30
1-A-5.6-30
30＜L≦60
1-A-5.6-60
60＜L≦对角尺寸 90
※OF 工作头的吸嘴＆机械爪标准套件是 3 种吸嘴(φ5.0G,7.0G,10.0G)和
上记 4 种机械爪的组合。
※搭载 25.4mm 以上的高元件时，需要对应 1.5inch 的模组。
※6. 不能使用于 V12, H12HSQ, H12SQ, H08Q 工作头。
※7. 在 H04SF/H04S 工作头中虽然能够使用 H04 吸嘴，但是不能使用吸嘴长度为 15.5mm 以下的
吸嘴。
※8 对应大容量、大尺寸元件。
※ 斜线部分没有吸嘴设定。
5hBStvgA
5hBStvgA
4．机器构成
- 35 -
NXTIII-051410R_S

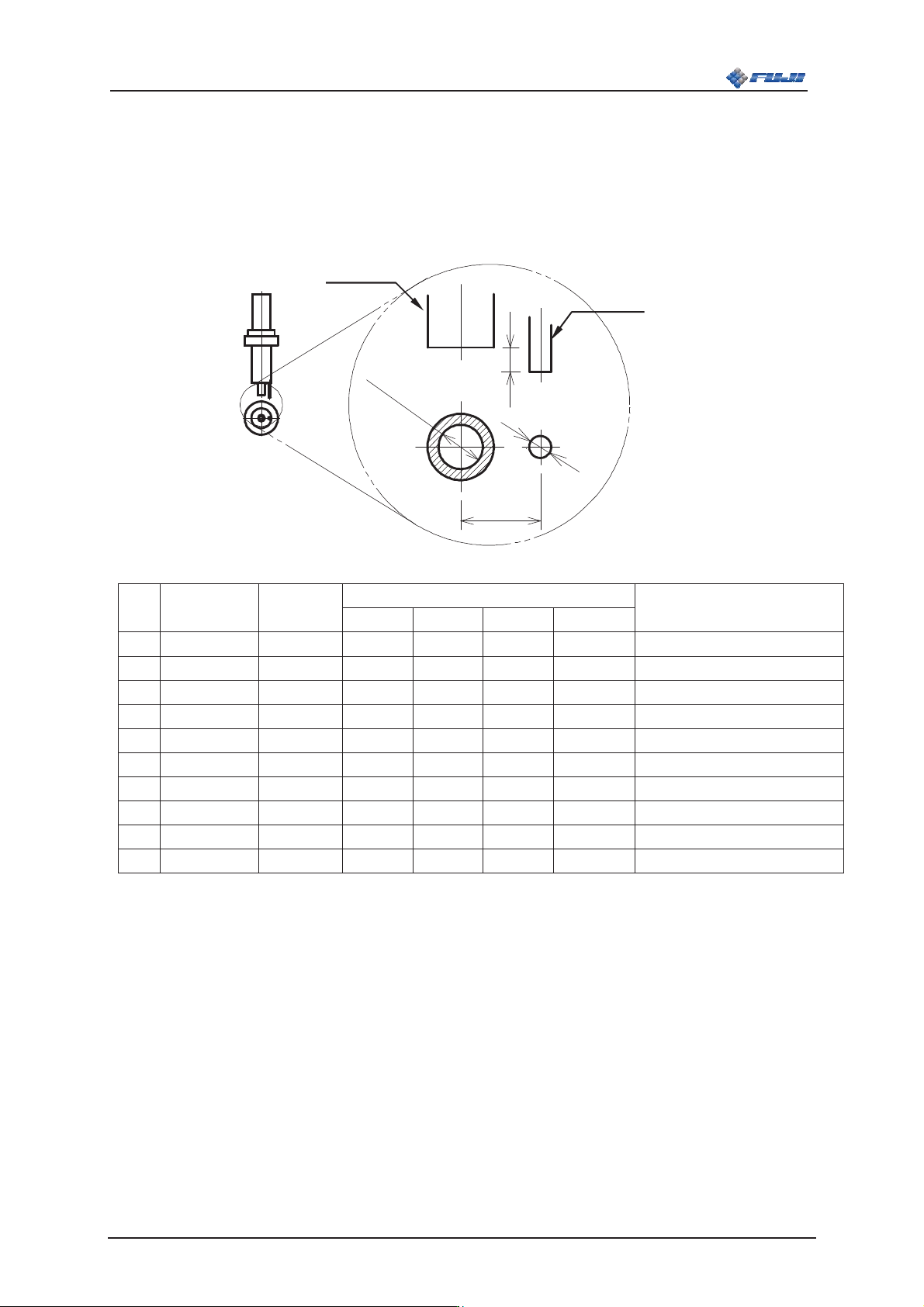

4.8.2 点胶针种类
点胶针只有单点胶针一个种类。
在GL工作头内标准配置有1个内径为φ0.58的点胶针。
需要变更涂敷直径时，请另外购买其他的点胶针。
※表格中的型号末尾的**表示会根据设计的变更而变化。
No.
型 号 类型
各部分尺寸
主要对象元件
a b
ｃ ｄ
1 AA5CT**
φ1.0 单 φ1.0 φ0.5
1.8mm 0.55mm
大型元件
2 AA3MC**
φ0.9 单 φ0.9 φ0.5
1.7mm 0.50mm
中型～大型元件
3 AA5CW**
φ0.8 单 φ0.8 φ0.5
1.6mm 0.45mm
中型元件
4 AA3CR**
φ0.7 单 φ0.72 φ0.7
1.5mm 0.40mm
除小型芯片以外的一般元件
5 AA35N**
φ0.6 单 φ0.58 φ0.7
1.5mm 0.30mm
除小型芯片以外的一般元件
6 AA3MB**
φ0.5 单 φ0.51 φ0.7
1.2mm 0.25mm 2125,3216,SMIN,MIN
7 AA3MA**
φ0.4 单 φ0.41 φ0.7
1.0mm 0.20mm
1608～3216,SMIN,MIN
8 AA3LZ**
φ0.33 单 φ0.33 φ0.7
0.9mm 0.15mm 1608
9 AA3LY**
φ0.3 单 φ0.30 φ0.7
0.9mm 0.10mm 1005,1608
10 AA3LX**
φ0.26 单 φ0.26 φ0.7
0.9mm 0.10mm 1005
停止块
点胶针
高度差:d
距离:c
点胶针
内径:a
停止块
外径:b
5hBStvgA
5hBStvgA
4．机器构成
- 36 -
NXTIII-051410R_S
4.9 吸嘴置放台
吸嘴置放台是自动更换贴装工作头上搭载的吸嘴的单元。
搭载的类型根据贴装工作头种类、模组种类而不同。
各种类型可以进行一触式更换，机器本体在更换后自动识别类型。
当工作头类型为GL类型时，将安装吸嘴更换器盖板(
M3 III或者M6 III用取代吸
嘴置放台
。
类型
NA74A ND36A ND32C
储存数
74 36 32
对象工作头
H24
V12／H12HS(Q)／
H08M(Q)／H08(Q)工作头共
用
对象模
组
M3 III
○ ○ ○
M6 III
○ ○ ○
类型
NL36A
NL30A
NL16A
※
1,6
NL17A
※
1,6
NL18A
※
1,3,6
储存数
36 30 16 16 18
对象工作头 H08M(Q)工作头
对象模
组
M3 III - - - - -
M6 III
○ ○ ○ ○ ○
类型
ND32B NE18A
NE12A
※
1,6
NEXTA
※
2
NEPTA
※
3
储存数
32 18 12 24 16
对象工作头 H08(Q)工作头 H04SF／H04S／H04 工作头
对象模
组
M3 III
○ ○ ○
-
‐
M6 III
○ ○ ○ ○ ○
类型
NC03B NC08B
NC8LB
※
4,6
NCPTA
※
2,5
NCFTA
※
3,5
NCKTA
※
2
NCETB
※
3
储存数
3 8 8 16 6 11 5
对象工作头 H01／H02／H02F 工作头
对象模
组
M3 III
○
- - - - - -
M6 III
○ ○ ○ ○ ○ ○ ○
类型
NK08A NK15A
NK12A
※
2,6
NK13A
※
3
NF08A
NF07A
※
2
NF05A
※
6
储存数
8 16 12 12 8 7 5
对象工作头 G04(Q)／G04F(Q)工作头 OF 工作头
对象模
组
M3 III
○
- - - - - -
M6 III -
○ ○ ○ ○ ○ ○
类型 NFKTB
※
2
NFDTA
※
3
储存数
11 4
对象工作头 OF 工作头
对象模
组
M3 III - -
M6 III
○ ○
※1 使用料盘单元-LT/LTC 时使用。
※2 使用料盘单元-LT/LTC、并且没有共面性检查单元时使用。
※3 使用料盘单元-LT/LTC、并且有共面性检查单元时使用。
※4 使用料盘单元-LT/LTC 时使用。（但是，料盘单元-LT/LTC 为没有共面性检查单元。）
※5 根据机械夹头的形状有可能不能收存。
※6 搭载料盘单元-M×2 台时使用。
