7．选购件
- 54 -
NXTIII-051410R_S
项 目／类 型 备 注 区分
废料带处理单元 将废料带收存在 BOX 内。
AorB
吸嘴 备用吸嘴
C
工作头维修保养用台 在维修保养贴装工作头时，用于固定贴装工作头的台子。
C
供料器类型 清扫刷单元
清扫吸嘴和工作头定位点的单元。
插入到供料器料槽后使用。
C
置放台类型 清扫刷单元
清扫吸嘴和工作头定位点的单元。
安装在吸嘴置放台上使用。能够安装在 ND32C 和 ND36A 和
NA74A 上。
AorB
工作头清洁器
在脱机状态下进行工作头清扫的单元。
通过吹气除去堆积在吸嘴升降杆和吸嘴头内部的灰尘。
C
自动工作头清洁器
在脱机状态下进行工作头清扫的自动清洗单元。
除去堆积在吸嘴升降杆和吸嘴头内部的灰尘。能够选择空气
清洗或油清洗的模式，清洗检查也自动实施。
C
吸嘴清洁机 2 在脱机状态下除去附着在吸嘴内径中污垢的单元。
C
自动接料机 这是一款可以自动拼接 8mm 料带的设备。
C
自动上料机 这是一款可以自动向 8mm 供料器安装料带的设备。
C
对应 CAMX
可以进行对应了 CAMX 装置的信息交换。
详细规格请参照 7.1.1 对应 CAMX。
Ｃ
A：组装机器时对应 B：机器出厂后，通过现场改造对应 C：通过购买单元对应
7.1.1 CAMX对应
使用 Fuji CAMX Adapter(FujiFlexa 的操作软件)，可以将机器的生产情报置换成
CAMX 所定义的信息后传送给上位主机。
对应版本
Fuji Flexa ：V4.3.0或更高版本
5hBStvgA
5hBStvgA
8．相关软件
- 55 -
NXTIII-051410R_S
8.1 NXT 辅助软件
使用与机器本体控制相独立的软件形式提供。
机器的各种设定在该软件中进行。并且能够强力支持机器的维修保养／点检
等工序作业。
NXT辅助软件主要具备以下功能：
z 数据管理功能
z 数据编辑功能
z 维修保养支持功能
※ 需另外准备安装 NXT 辅助软件的 PC。
※ 安装了此软件的 PC 被称为管理电脑(Engineering Panel)。
8.2 Fuji Flexa

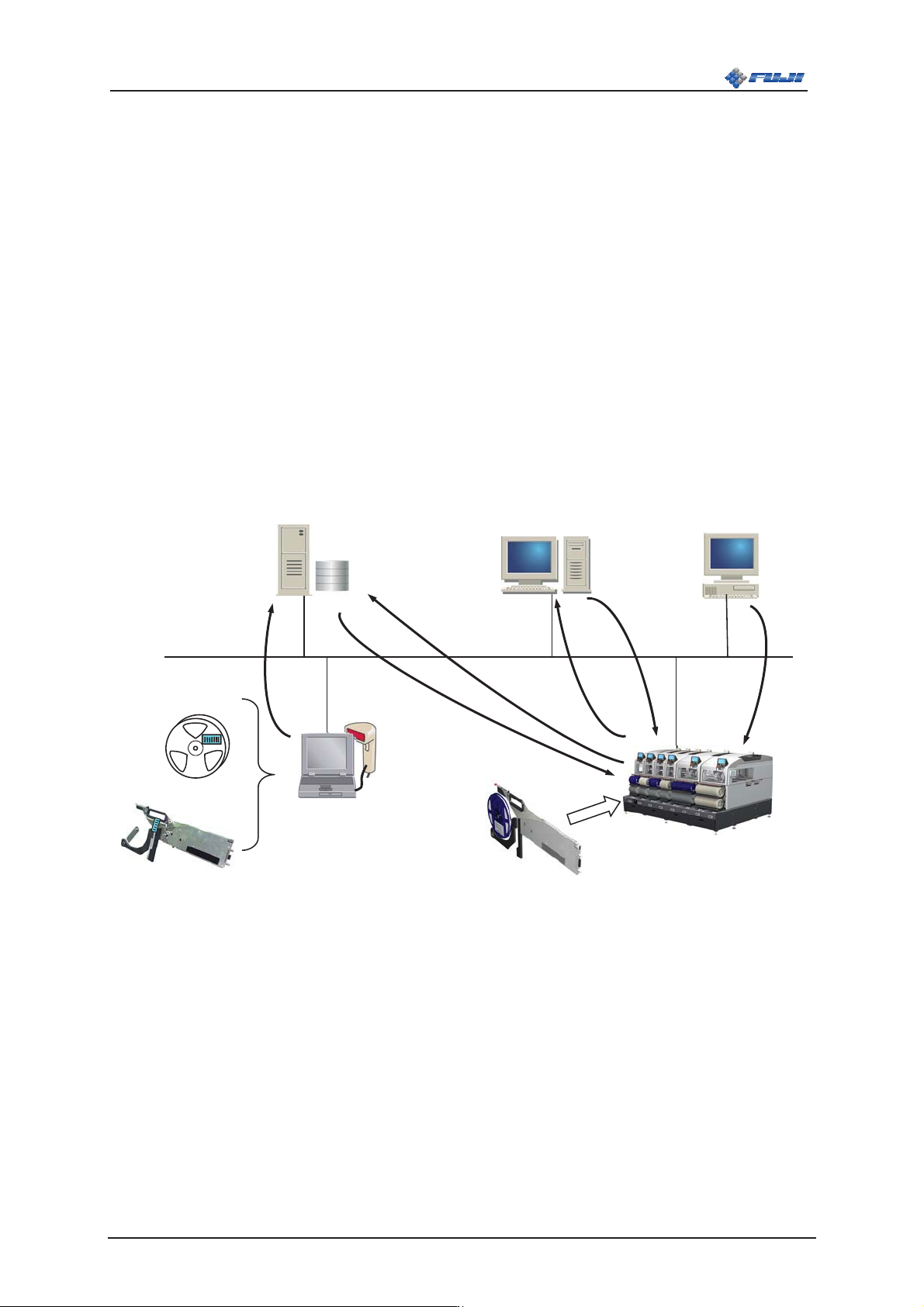

＜NXT 和相关软件的系统图＞
组合登录
机器设定
Job
生产信息
供料器信息
元件信息
Fujitrax DB
Fuji Flexa
Engineering Panel
Fujitrax
Kitting Station
5hBStvgA
5hBStvgA
8．相关软件
- 56 -
NXTIII-051410R_S
8.3 Fujitrax
这是一个对SMT生产线上贴片机的贴装元件实行高度管理的系统。使用它
管理元件残余数、料卷元件的个体信息、供料器信息以及生产程序的料站料
槽信息。
通过与FUJI智能供料器或料盘单元的组合，可以实现防止错置元件/元件料
尽预告/供料器·料盘的管理等功能，从而防止产生不良电路板并提高机器
的运转率。
此外，可以取得每一块电路板的跟踪数据，并防止不良情况的产生。
Fujitrax 的软件/硬件需要另外购买。
Fujitrax：贴装工程管理系统（Traceable Realtime Administration）
＜动态次料站(供料器)＞
导入 Fujitrax 系统后，因为次料站可以设置在料站托架上的任意一个空料槽，所以不需要象以
前那样准备很多次料站用的空料槽
，也不需要在程序内进行次料站位置的设定。此外，由于不
进行料带拼接作业而实现了无停止运转
，还可以防止发生由于料带拼接所引起的不同元件种类
的误连接。
＜供料器自由配置功能＞
导入 Fujitrax 系统后，在模组上使用的元件配置即使和在生产程序上设定的配置不同时也可以
开始生产。
因此，只要此模组准备好了必要的元件，可以将这些元件自由的安装在任意位置上。
但是，不能配置在其他模组上使用的元件。
此外，也不能和上述的动态次料站功能共用。
＜带位置检查的料盘验证（料盘单元-LT/LTC）＞
料盘单元-LT/LTC 的选购件对应带位置检查的料盘验证。按照 Fujitrax 的料尽预告向料盘箱上
的任意料槽补充元件时，可以根据事先登录的料盘托架的无线 ID 标记和料盘元件的组合信息
立刻进行验证。从而可以防止元件的搭载失误并大宽度度改善运转率。
＜导入 Fujitrax 系统后能够使用的主要功能＞
·防止元件错置功能
·料尽预告功能
·取得电路板的跟踪数据
·使用 NXT 基准定位相机读取电路板 ID（2D 码）功能
※有关Fujitrax的详细规格，请参照[Fujitrax规格说明书]。
