11 ．机器 外观图 - 60 - NXTIII-051410R_S 1 1.1 外观 图 11.1.1 外观图 单位： mm ※电路板搬运高度为 900mm 时的外观图。 将模组拉出时， 侧面盖板的 SW 同时被拉出。 5hBStvgA 5hBStvgA

100%1 / 66
10．周边装置
- 59 -
NXTIII-051410R_S
10.1 周边装置
准备了各种NXT用的周边装置。
10.1.1 搬运轨道部分
有NXT用往复搬运轨道。
往复搬运轨道分为NXT依存型和自立型2种类型。
在搬运轨道的宽度调整方面，NXT依存型为自动变更宽度、自立型为手动
变更宽度。
※ 关于搬运轨道的详细规格，请参照另册的[NXT 用往复搬运轨道规格说明书]。
5hBStvgA
5hBStvgA
11．机器外观图
- 60 -
NXTIII-051410R_S

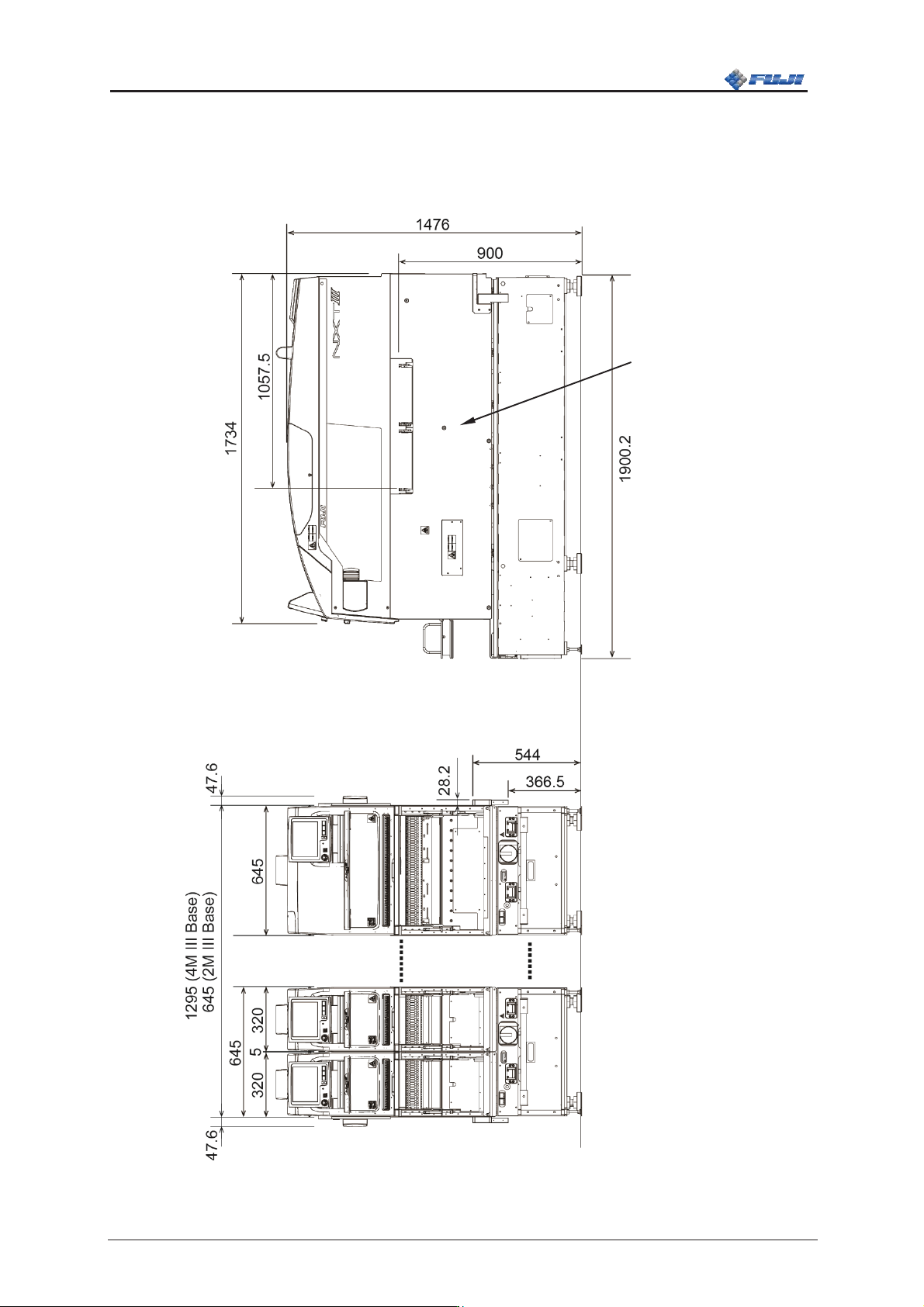

11.1 外观图
11.1.1 外观图
单位：mm
※电路板搬运高度为900mm时的外观图。
将模组拉出时，
侧面盖板的 SW
同时被拉出。
5hBStvgA
5hBStvgA
11．机器外观图
- 61 -
NXTIII-051410R_S

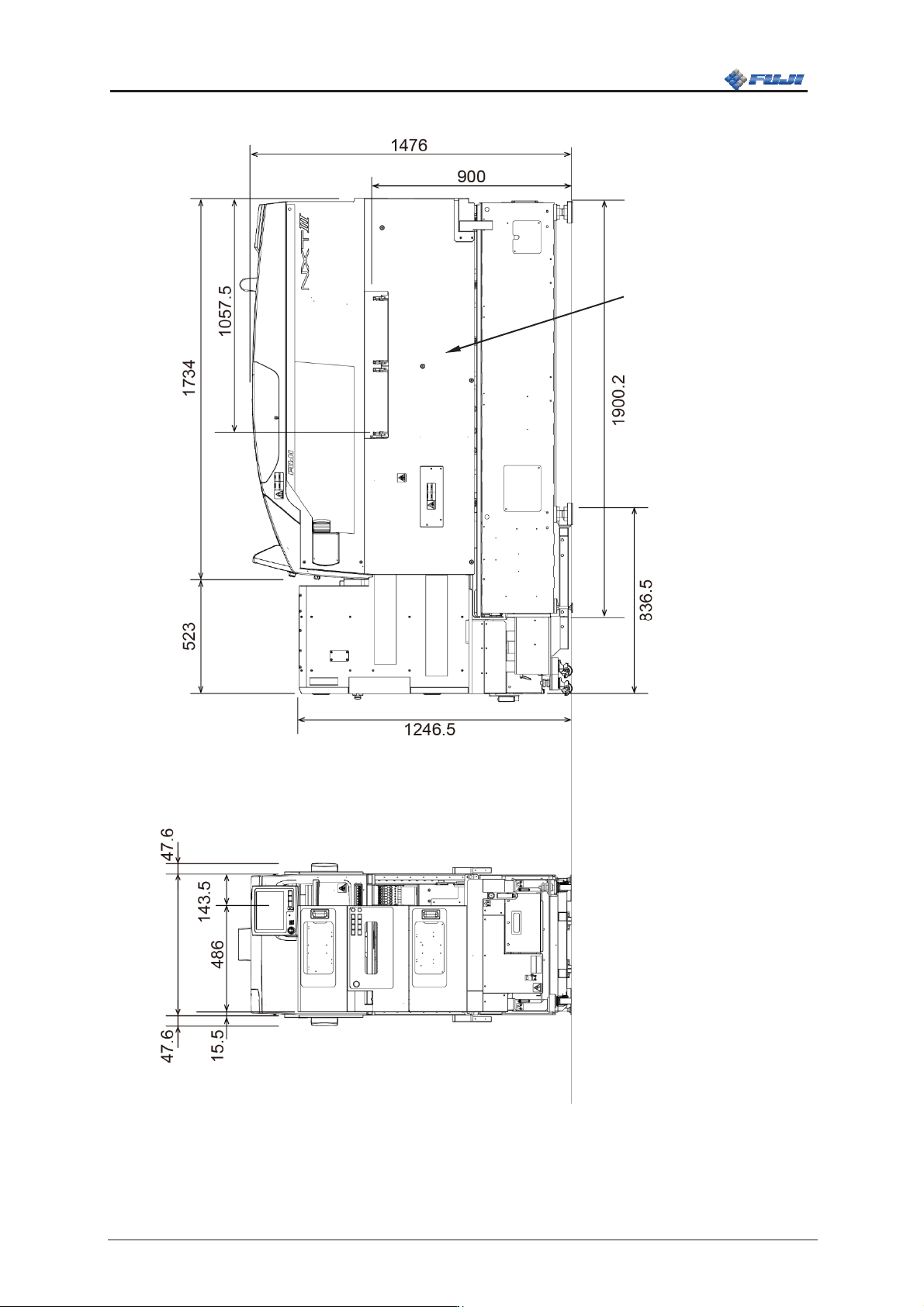

11.1.2 外观图（带料盘单元-LT）
单
位：mm
※
电
路板搬运高度
为
900mm
时
的外
观图
。
将模组拉出时，
侧面盖板的 SW
同时被拉出。
