3. 传感器配置图 MEC-NXT3-004S0
80 NXT III 机械手册

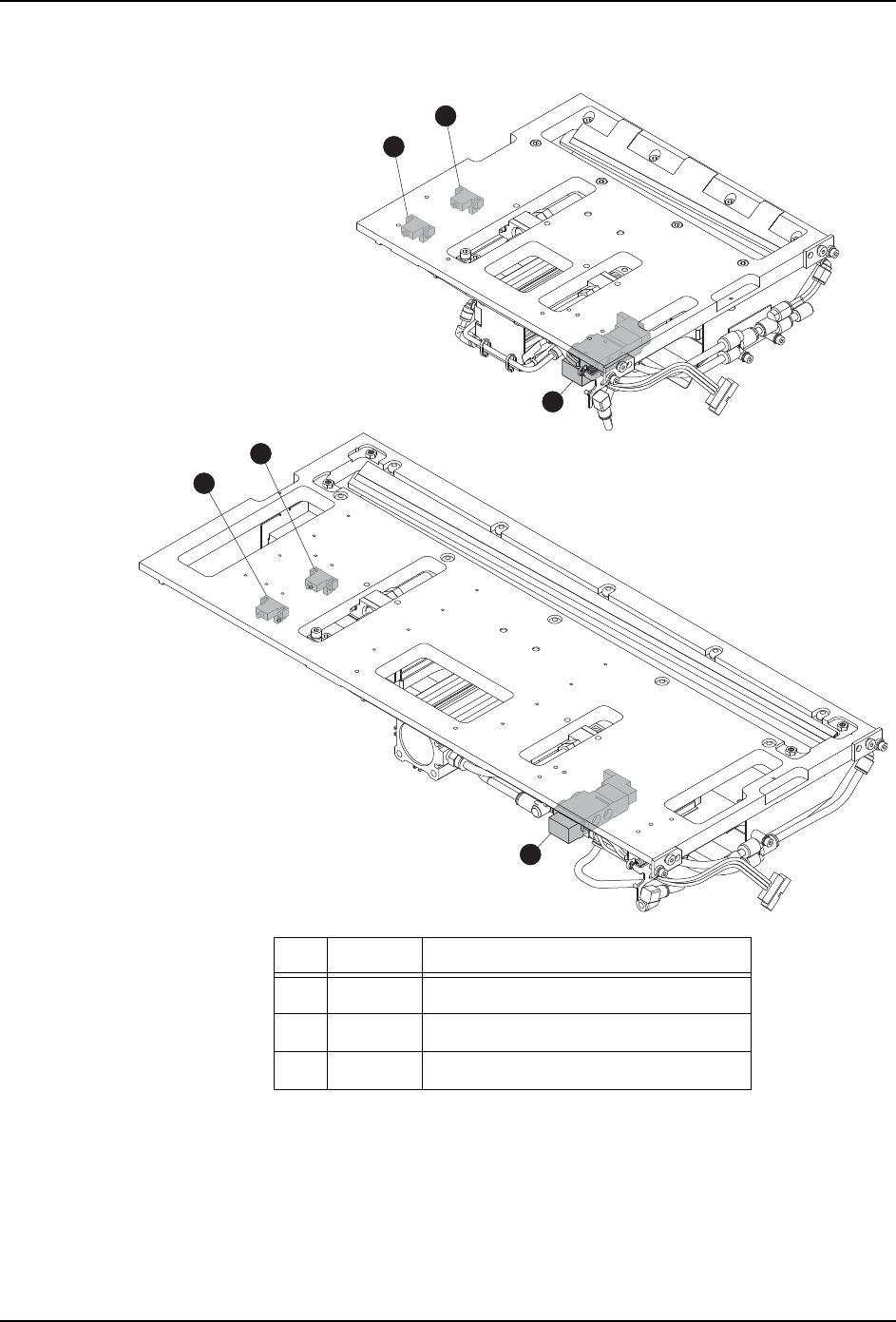

3.8 废料带处理単元传感器
No. 地址 信号名
1 RX00A 废料带切刀动作端确认
2 RX00B 废料带切刀原位置确认
3 Y008 废料带切刀动作指示
ＰＫ１
Ｐ
Ｋ
１
1
3
3
2
1
2
01MEC-1380
MEC-NXT3-004S0 3. 传感器配置图
NXT III 机械手册 81

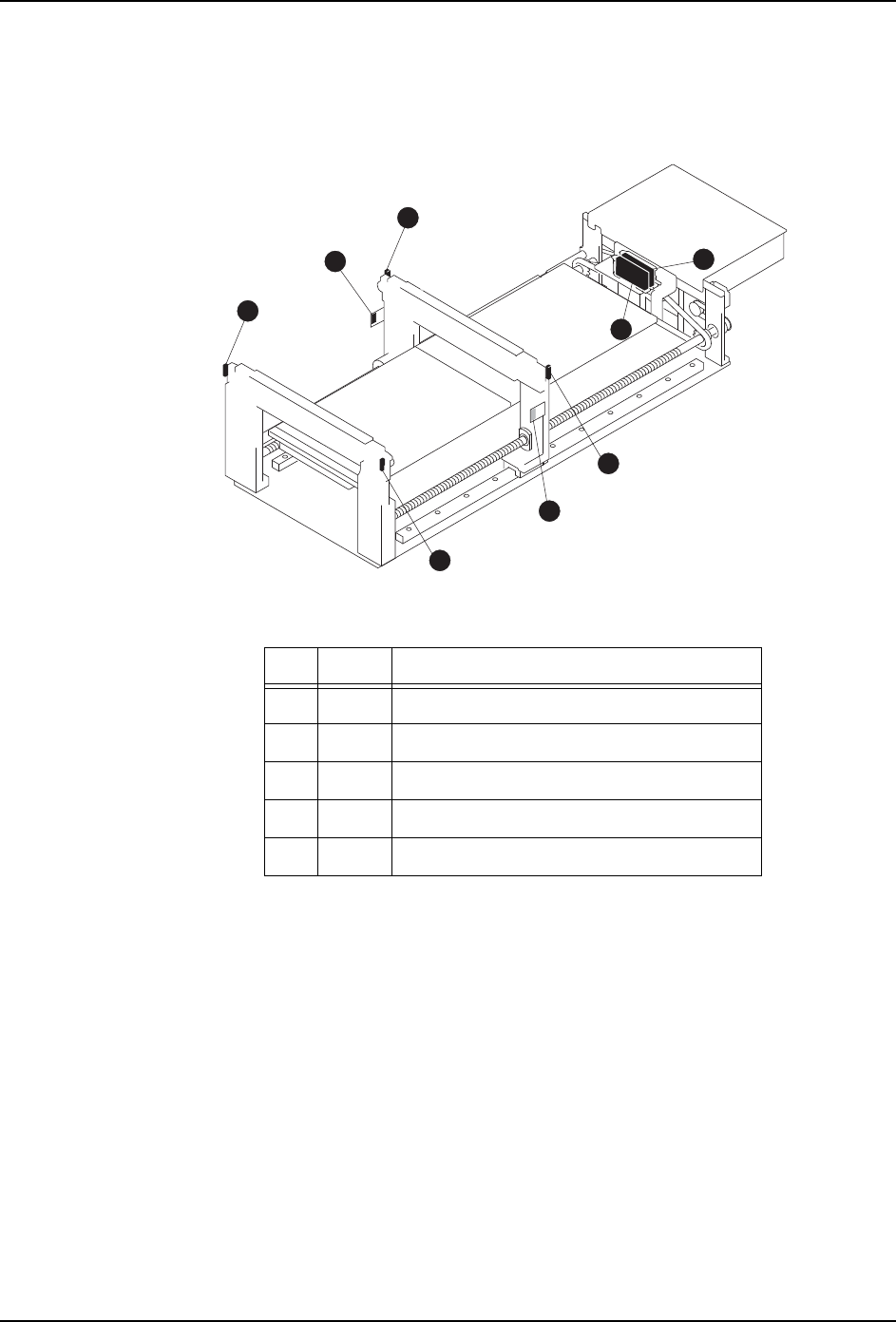

3.9 运轨传感器
3.9.1 单搬运轨
M3-3 模组
No. 地址 信号名
1 CX000 轨道 1 搬运轨道电路板通过确认 L
2 CX001 轨道 1 搬运轨道电路板通过确认 R
3 CX005 轨道 1 搬运轨道真空支撑销确认
4 - 轨道 1 搬运轨道电路板通过确认 L 放大器
5 - 轨道 1 搬运轨道电路板通过确认 R 放大器
01MEC-0320
1
2
2
1
3
5
4
3
3. 传感器配置图 MEC-NXT3-004S0
82 NXT III 机械手册

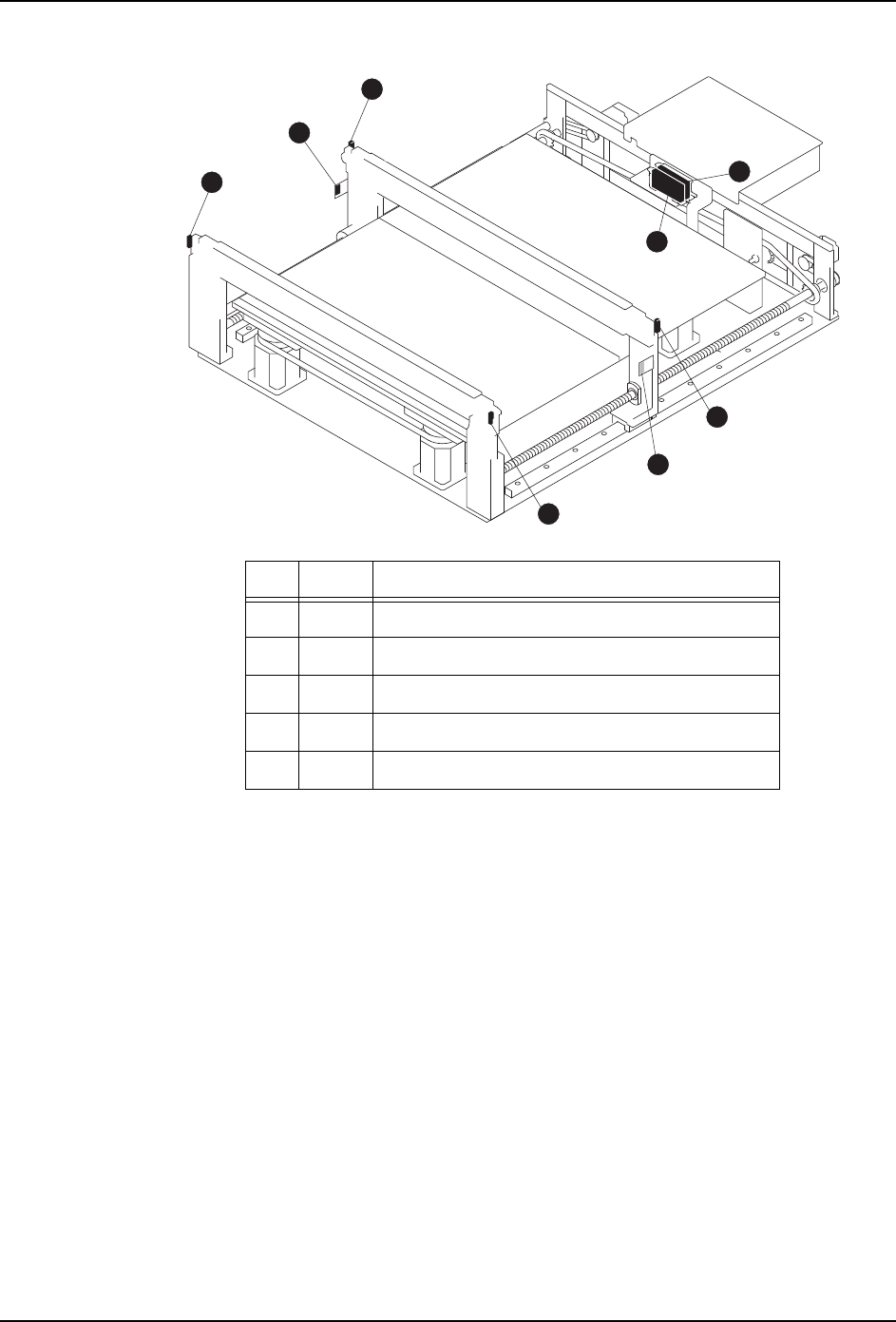

M6-3 模组
No. 地址 信号名
1 CX000 轨道 1 搬运轨道电路板通过确认 L
2 CX001 轨道 1 搬运轨道电路板通过确认 R
3 CX005 轨道 1 搬运轨道真空支撑销检测
4 - 轨道 1 搬运轨道电路板通过确认 L 放大器
5 - 轨道 1 搬运轨道电路板通过确认 R 放大器
01MEC-0252
1
2
2
1
3
5
4
3
