4. 基本操作 MEC-NXT3-004S0 104 NXT III 机械手册 7. 将模组拉到 MCU 上 a. 握住模组的把手，慢慢地将模组拉出到碰 到阻停块的位置，完全移动到 MCU 上。 备注 )M3-3 模组的时候， 邻接的另外一台的 M3-3 模组也同时拉到 MCU 上的时候， 请参考上述 的步骤。 注意 )在使用模组的时候 , 请不要按压密封板导轨。有可能变形。 b. 移动模组结束后，将 MCU 的旋钮对准 「LOCK」的…
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 103
注意 )插图表示 M6-3 模组的时候，M3-3 模组的时候也同样。M6-3 模组的时候，邻接的另外
一台的 M3-3 模组也同时拉到 MCU 上的时候，请参考上述的步骤。
6. 切断从模组来的电源 · 气源的供应
a. 持续按下 「POWER」按钮 ( 几秒钟 ) 后放开，模组处于睡眠状态。( 「STANDBY」LED
灯灭。)

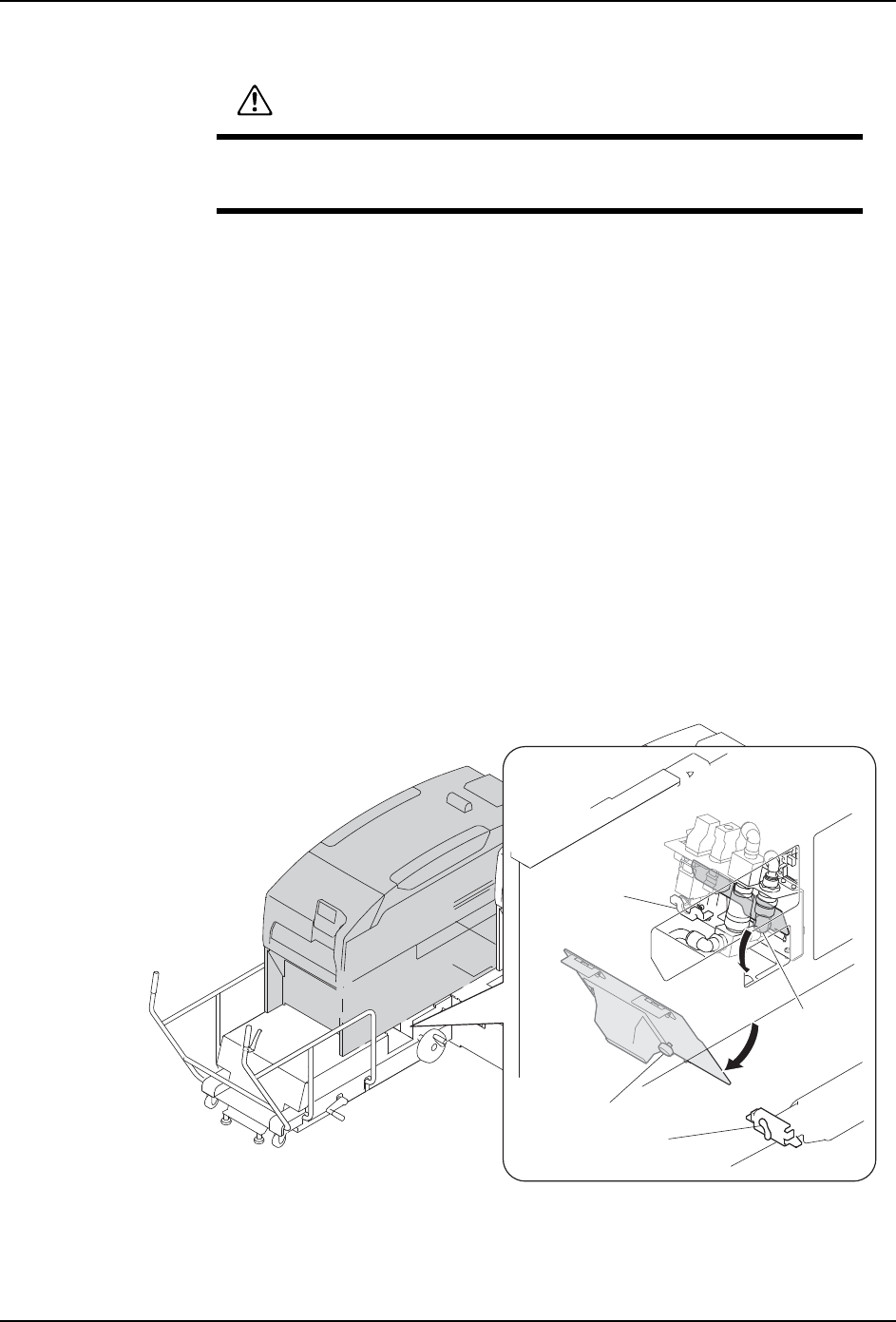

b. 在 MCU 中间附近的开口部分，旋转旋钮后打开模组底部的门。
备注 )· 模组位置与 MCU 上的黑线一致时，模组底部的门处于 MCU 的开口部的位置。 · 模组
底部的门打开后，安全开关动作，电源 OFF。( 「STANDBY」LED 灯灭。)
c. 从模组侧拆除全部的空气插头，导线插头。
d. 旋开电缆链套端插座的蝶型旋钮，使其脱离模组侧。
e. 将模组底部的停止旋钮向下方拉出后解除锁定。( 在 MCU 上可以进一步拉出模组 )
f. 关闭模组底部的门，确认空气插头、电缆插头、电缆链套端插座等脱离模组并在 MCU
上，拉出模组时没有障碍。
注意 )在模组底部的门内侧安装了过滤器。关上门的时候请注意过滤器不要夹在门内。
备注 )M6-3 模组的时候，上述操作有必要在左右两侧进行。
注意
请不要把手放在模组侧面的侧盖板和基座之间的间隙中。在拉出模组时，
有可能手指被夹住造成受伤。
01MEC-1372S
旋钮
碟形旋钮
停止旋钮
电缆链套端插座
电缆链套端
安装位置
4. 基本操作 MEC-NXT3-004S0
104 NXT III 机械手册
7. 将模组拉到 MCU 上
a. 握住模组的把手，慢慢地将模组拉出到碰到阻停块的位置，完全移动到 MCU 上。
备注 )M3-3 模组的时候，邻接的另外一台的 M3-3 模组也同时拉到 MCU 上的时候，请参考上述
的步骤。
注意 )在使用模组的时候 , 请不要按压密封板导轨。有可能变形。
b. 移动模组结束后，将 MCU 的旋钮对准 「LOCK」的位置。把模组固定在 MCU 上。
c. 从基座侧拉出电缆托架，小心地从模组中取出。
注意
在机器前侧进行操作的时候 , 请注意不要将衣服和手指挂在基座上面的导
轨销等处，以免引起受伤。
01MEC-0322b
01MEC-0439S
ኅ㭳ᶵሲ䖞
NXTOPE006Sb
ᮟ䪂
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 105
8. 降低 MCU 的后轮 ( 仅仅限于用步骤 (3) 调整水平的时候 )
a. 旋转摇手柄，降低后轮 ( 提升升降脚 )
b. 同样，前轮也下降。
9. 从基座上将装载模组的 MCU 卸下。
a. 握住 MCU 的放松把手，解除 MCU 与基座的接合。
备注 )此时，MCU 的旋钮如果不处于 "LOCK" 位置上，不能操作放松把手。
b. 慢慢地从基座中拉出装载模组的 MCU。
注意 )使用 MCU时, 请使用脚轮的刹车。要停止装载了模组的 MCU 时,请务必使用脚轮的刹车。
警告
MCU 上装载有模组时 , 绝对不允许把模组的锁定旋钮调到 「UNLOCK」，否
则存在模组在 MCU 上移动切断手指、模组落下压死人的危险。
ᨛᶘ
1;723(6D
ᨛᶘ
1;723(6D
ᬒᵒᡞ
1;723(6D
