4. 基本操作 MEC-NXT3-004S0 116 NXT III 机械手册 10.握住贴装工作头的手柄，将工作 头的夹紧部挂到吸嘴头上，将拉杆处于向左倾斜的状态 下将工作头压向吸嘴头。将手从拉 杆放开。此时请不要将贴装工作头 向面前过分倾斜。 贴装工作头有可能碰到 PH2 传感器。 注意 )进行拆除 · 安装时请注意 PH2 传感器不要碰到贴装工作头。 有可能损伤传感器和其他 的元件。 注意 )· 安装 / 拆除必须请在工作头的更换…
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 115
5. 请按下 START 按钮。
备注 )用带有料盘单元 -LT/LTC 的模组执行时，在此显示出拆除料盘单元 -LT/LTC 的向导，
请根据向导画面拆除料盘单元 -LT/LTC，按以下步骤进行。

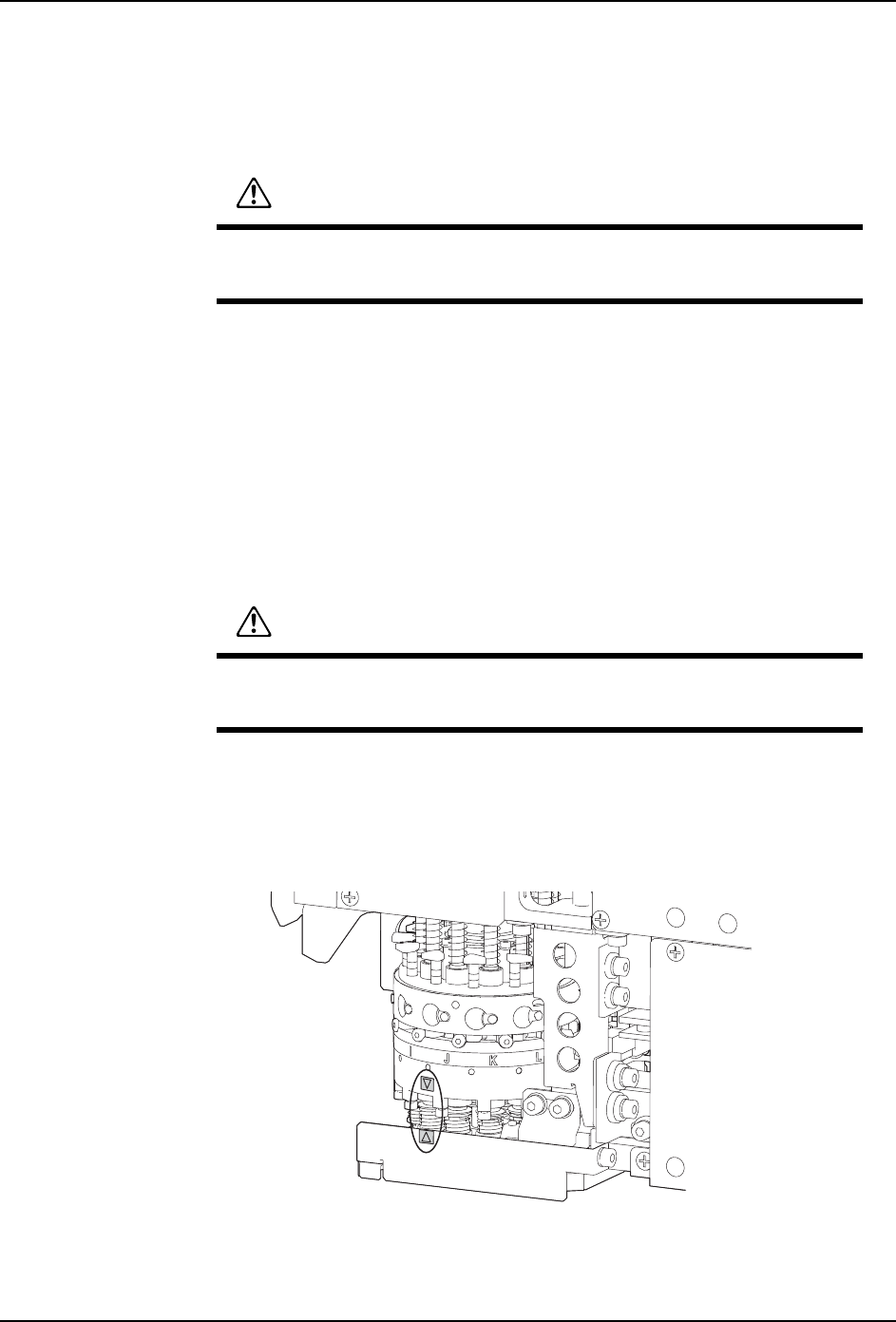

6. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
备注 )· 没有松开模组时，请依据所显示的信息调查原因。 · 在 M3-3 模组上，可以认为是
XS 轴的位置不正确 ( 进入相邻的模组内 ) 等原因。 ·XY 机械手后侧并列有 3 个传感器，
请将 XS 轴移动到其中２个传感器 ( 中央和另 1 个传感器 ) 同时处于 ON 位置为止。
7. 握住模组的手柄后，模组的刹车被解除。请一直握住手柄慢慢地拉出模组直到碰到阻停
块为止。
备注 )· 在将模组向己方拉出时，请不要将 XS 轴移动到超过模组的宽度以上。在这种状态下
返回模组时，XY 机械手有可能与相邻的模组相冲突。 · 拉出 / 插入模组时，请不要强
行拉出或压入而撞到停止块上。请慢慢地移动。有可能导致机器的安装位置偏移。 ·
在料盘单元 -M、料盘供料器、部件排出搬运轨道安装的状态下，进行拉出 / 插入模组
的时候，请慢慢地移动，操作后请确认元件的状态。有元件偏移或从料盘飞出的可能
性。
8. 在以下所示贴装工作头的时候，请转动 R 轴将三角定位点的位置对齐。
·对象工作头 : V12，H12HS，H12S，H08，H08M，H04，H04S/H04SF，H12HSQ，H08Q，
H08MQ，H24 工作头
备注 )附有三角定位点的位置，根据贴装工作头而不同。
9. 确认贴装工作头和支架的安装面的清洁度。附有杂物时请用布擦去。
注意
请不要把手或者身体放入机器的侧盖板和基座之间的空隙中，将模组拉
出，松开时手指有被夹住的危险。
注意
请不要把手指放入模组的侧盖板和基座之间的空隙中，将模组拉出时，手
指有被夹住而受伤的危险。
01MEC-1182
4. 基本操作 MEC-NXT3-004S0
116 NXT III 机械手册
10.握住贴装工作头的手柄，将工作头的夹紧部挂到吸嘴头上，将拉杆处于向左倾斜的状态
下将工作头压向吸嘴头。将手从拉杆放开。此时请不要将贴装工作头向面前过分倾斜。
贴装工作头有可能碰到 PH2 传感器。
注意 )进行拆除 · 安装时请注意 PH2 传感器不要碰到贴装工作头。有可能损伤传感器和其他
的元件。
注意 )· 安装 / 拆除必须请在工作头的更换位置进行。此外，请不要将贴装工作头接近 Y 轴。
䌈㺙Ꮉ༈ⱘ།㋻䚼 ᬃᶊջⱘᅝ㺙䚼
01MEC-0158S
01MEC-1497S
ᢼᮞ
䍪㻻ᐛ֒ཪ
ሼ䍪㻻ᐛ֒ཪ⺤ᇔ൦ু
ੇ੮౪ཪ
ᐛ֒ཪ
੮౪ཪ
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 117
由于线性马达会产生磁力，有可能造成贴装工作头或者轴的损伤。 · 请注意不要将物
品碰到线性马达上 , 造成损伤。如果在线性标尺上发生了伤痕或者错误时 , 有可能不能
生产。那时，有必要更换线性马达。
11.将插头连接到原来的位置上。V12 工作头时，请按照插头 3、插头 2、插头 1 的顺序进
行连接。
备注 )1.安装串行号No.不同的贴装工作头后，请在吸嘴平台上安装治具。详细请参考"4.3.5
治具吸嘴的设置 "。 2. 工作头的手柄是带状式的时候，请确实地将拉出的手柄收存好。
手柄在拉出的情况下进行运转时，会成为在机器内部因干涉而造成破损的原因。
12.在插入模组之前，请确认 XS 轴或者其他机器的一部分是否凸出。凸出的时候，请将其
轴移动到正确的位置后插入模组。
01MEC-1374S
㓵ᙝḽተ
;䖪喵䖤ⴌ㖟
㓵ᙝ傢䗴㓵ാ䜞࠼
㓵ᙝ傢䗴䖪
01MEC-0839S
ᦦ༈
ᦦ༈
9Ꮉ༈!
ᦦ༈
ᦦ༈
6<66
ᏺ⢊ᓣᶘ
