MEC-NXT3-004S0 4. 基本操作 NXT III 机械手册 121 4.3.5 治具吸嘴的设置请事前准备对应于要安装的工作头的吸嘴置放台。进一步准备与工作头的吸嘴头相同数量的吸嘴，请按照以下步骤安装治具吸嘴。 1. 请拆除安装在机器上的吸嘴置放台。( 详细请参考「4.5 吸嘴置放台的拆除 / 安装」) 2. 滑动准备的吸嘴置放台的挡板，在槽中安放治具吸嘴。无论在哪个槽中安放都没有关系，请安装与吸嘴头相同数量的…

4. 基本操作 MEC-NXT3-004S0

120 NXT III 机械手册

3. 请在吸嘴更换器上放置缓冲垫或气垫等。

备注 )不附带缓冲垫和气垫。在装卸贴装工作头的时候，请准备尺寸合适的缓冲垫，以避免

倾斜的工作头与吸嘴更换器直接接触。另外，完成工作头的装卸后，请除去缓冲垫。

1676

㓧ކൿ

MEC-NXT3-004S0 4. 基本操作

NXT III 机械手册 121

4.3.5 治具吸嘴的设置

请事前准备对应于要安装的工作头的吸嘴置放台。进一步准备与工作头的吸嘴头相同数量

的吸嘴，请按照以下步骤安装治具吸嘴。

1. 请拆除安装在机器上的吸嘴置放台。( 详细请参考「4.5 吸嘴置放台的拆除 / 安装」)

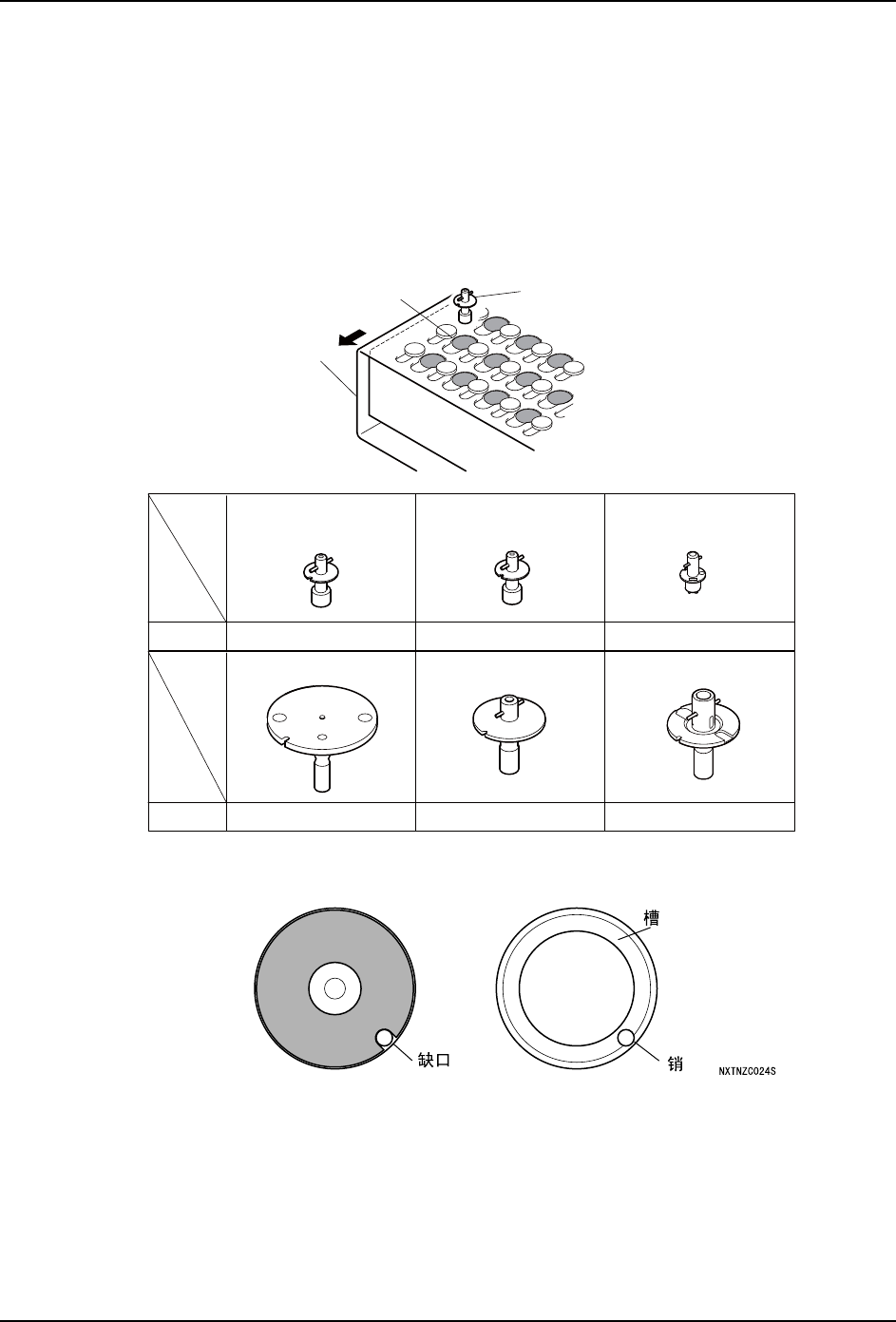

2. 滑动准备的吸嘴置放台的挡板，在槽中安放治具吸嘴。无论在哪个槽中安放都没有关

系，请安装与吸嘴头相同数量的治具吸嘴。

备注 )H08Q、H12HSQ 工作头使用 J01、H08MQ 工作头使用 J23 的吸嘴。

注意 )在吸嘴平台的销上，请与吸嘴的切口部分相吻合进行安装。销与切口部分的位置不吻

合时，会成为更换吸嘴错误的原因。

01MEC-1498S

J01

J02

J03

J06

J23

J34

ᥗᶵ

⋱ޭ੮౪

″

+++6ᐛ֒ཪ⭞

++6)ᐛ֒ཪ⭞++)ᐛ֒ཪ⭞

੮౪ID

9ᐛ֒ཪ⭞

+0ᐛ֒ཪ⭞

+ᐛ֒ཪ⭞

4. 基本操作 MEC-NXT3-004S0

122 NXT III 机械手册

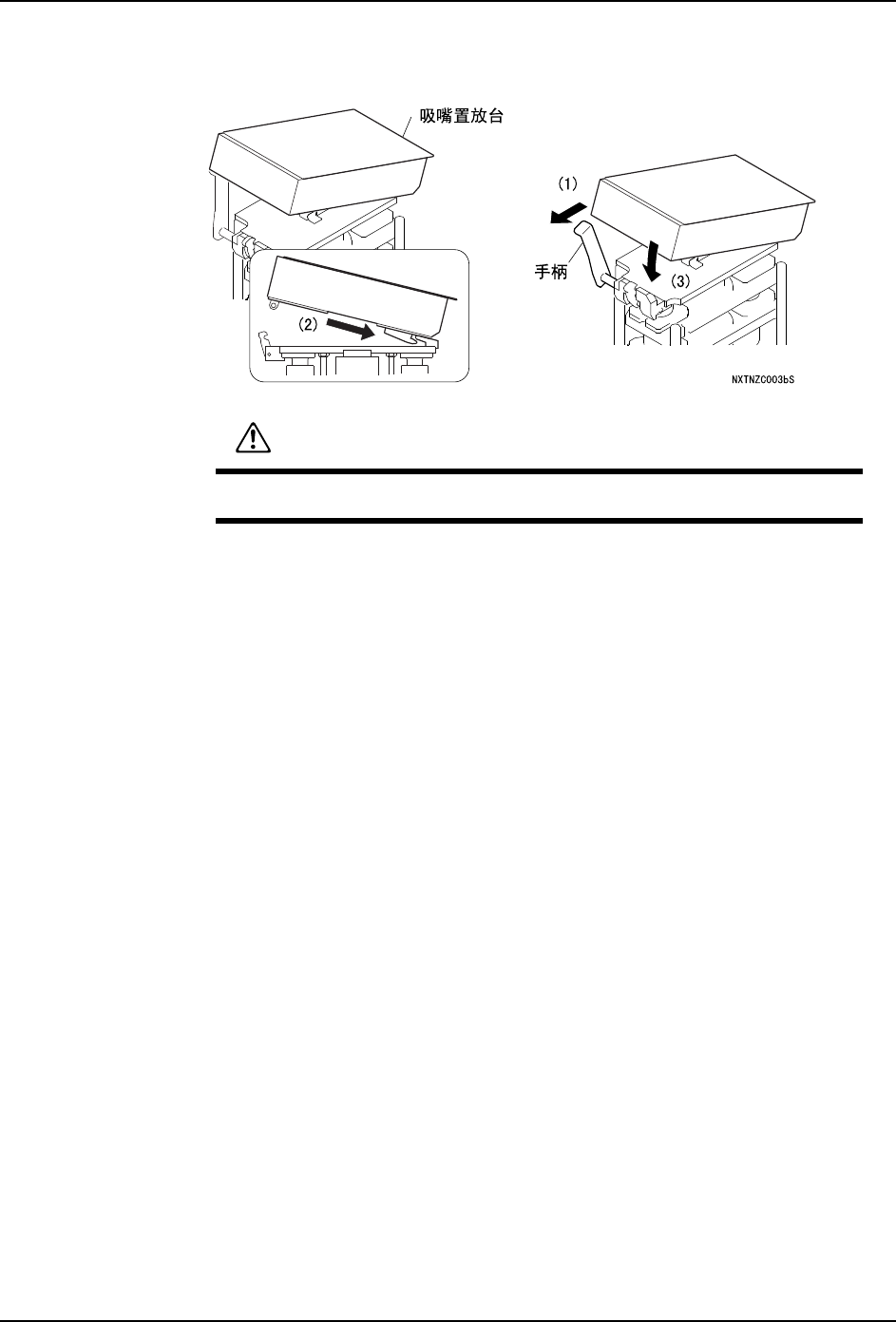

3. 安装吸嘴置放台时，将左侧的手柄向模组的前方倾倒，在吸嘴置放台后方的突起部挂上

吸嘴更换器，压入吸嘴置放台。

4. 将手柄返回到原位。

5. 请确认吸嘴置放台是否紧密地安装在吸嘴更换器上。

注意

在将吸嘴置放台压入时请注意不要夹住手指。
