4. 基本操作 MEC-NXT3-004S0 122 NXT III 机械手册 3. 安装吸嘴置放台时，将左侧的手柄向模组的前方倾倒，在吸嘴置放台后方的突起部挂上吸嘴更换器，压入吸嘴置放台。 4. 将手柄返回到原位。 5. 请确认吸嘴置放台是否紧密地安装在吸嘴更换器上。注意在将吸嘴置放台压入时请注意不要夹住手指。

MEC-NXT3-004S0 4. 基本操作

NXT III 机械手册 121

4.3.5 治具吸嘴的设置

请事前准备对应于要安装的工作头的吸嘴置放台。进一步准备与工作头的吸嘴头相同数量

的吸嘴，请按照以下步骤安装治具吸嘴。

1. 请拆除安装在机器上的吸嘴置放台。( 详细请参考「4.5 吸嘴置放台的拆除 / 安装」)

2. 滑动准备的吸嘴置放台的挡板，在槽中安放治具吸嘴。无论在哪个槽中安放都没有关

系，请安装与吸嘴头相同数量的治具吸嘴。

备注 )H08Q、H12HSQ 工作头使用 J01、H08MQ 工作头使用 J23 的吸嘴。

注意 )在吸嘴平台的销上，请与吸嘴的切口部分相吻合进行安装。销与切口部分的位置不吻

合时，会成为更换吸嘴错误的原因。

01MEC-1498S

J01

J02

J03

J06

J23

J34

ᥗᶵ

⋱ޭ੮౪

″

+++6ᐛ֒ཪ⭞

++6)ᐛ֒ཪ⭞++)ᐛ֒ཪ⭞

੮౪ID

9ᐛ֒ཪ⭞

+0ᐛ֒ཪ⭞

+ᐛ֒ཪ⭞

4. 基本操作 MEC-NXT3-004S0

122 NXT III 机械手册

3. 安装吸嘴置放台时，将左侧的手柄向模组的前方倾倒，在吸嘴置放台后方的突起部挂上

吸嘴更换器，压入吸嘴置放台。

4. 将手柄返回到原位。

5. 请确认吸嘴置放台是否紧密地安装在吸嘴更换器上。

注意

在将吸嘴置放台压入时请注意不要夹住手指。

MEC-NXT3-004S0 4. 基本操作

NXT III 机械手册 123

4.4 料站托架的拆除 / 安装

在此操作中，使用 PCU-2( 托架更换单元 )。能将装载供料器的料站托架更换成另外的料站

托架。

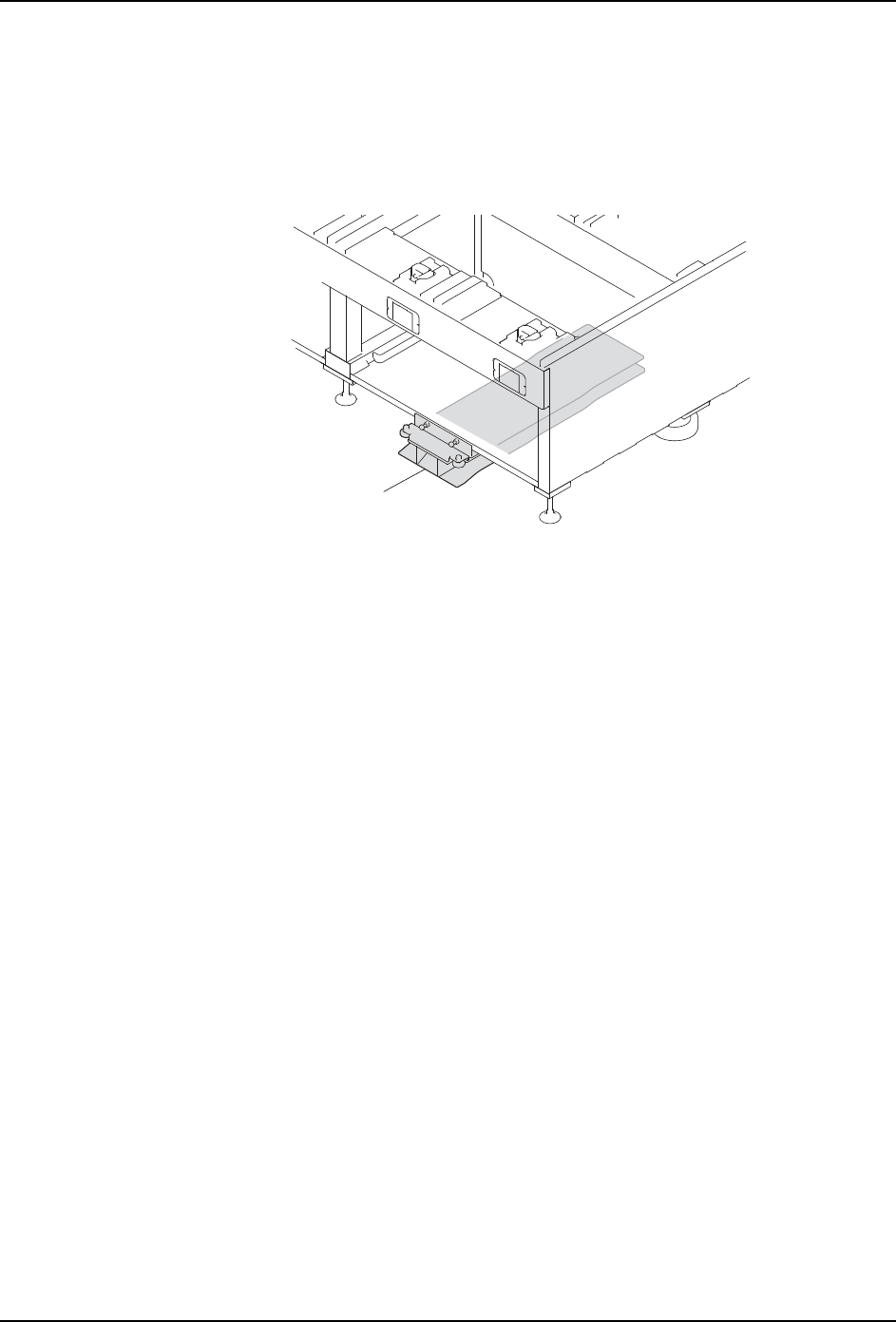

使用 PCU-2 时，需要专用 PCU 导轨。在基座下面没有安装 PCU 导轨的时候，请将此安装上

去。详细请参考。

4.4.1 使用 PCU-2 时的注意事项

使用 PCU-2 时，请注意以下事项。

a. 请不要在不带有 PCU 导轨的地方使用 PCU-2。

b. 请不要在4M基座的模组2和3之间或者跨过基座的位置上使用PCU-2。

c. 请不要在 PCU 导轨插入到 PCU-2 的状态下，变更 PCU-2 高度。

d. 请在插入 PCU-2 的时候不造成妨碍地拉出基座下的电源线和空气管，。

e. 使用料盘单元 -LT/LTC 时，请取下 PCU 导轨。

f. 在 M3-3 料站托架上设定了料盘供料器 M 的状态下使用 PCU-2 时，请把往复料盘移动

到后退端。

g. 请不要在安装料盘单元 -M 到料站托架上的状态下，进行料站托架的拆除、安装。

h. 如果在料站托架右端使用 W08a 供料器时，请在提高了料卷托架的状态下安装到料站

托架上。

i. 请使用与机器的搬运高度 (900mm、920mm、950mm) 相匹配的 PCU-2 和 PCU 导轨。

01MEC-1045S

PCUሲ䖞
