4. 基本操作 MEC-NXT3-004S0
124 NXT III 机械手册
4.4.2 从机器上的拆除方法
备注 )以下说明用对应 M3-3 用标准料站托架的 PCU-2 的操作，M6-3 模组的步骤也同样。
1. 请把取下料站托架的模组的操作画面设置为 START 等候状态。
2. 请使 PCU-2 高度与使用地方的高度对齐。如果变更高度时，请拆除收存在 PCU-2 中的手
柄，插入变更高度手柄。
注意 )使用手柄后收存到 PCU-2 中，请注意不要丢失手柄。
·用高度识别贴纸等，事前能够在那个地方确认 PCU-2 高度的时候，请与其对齐切
换 PCU-2 高度。
·事前不能够在那个地方确认 PCU-2 高度的时候，请进行 PCU-2 的高度确认，切换
到适当的高度。高度确认的方法，请参考的步骤 1 到步骤 3。

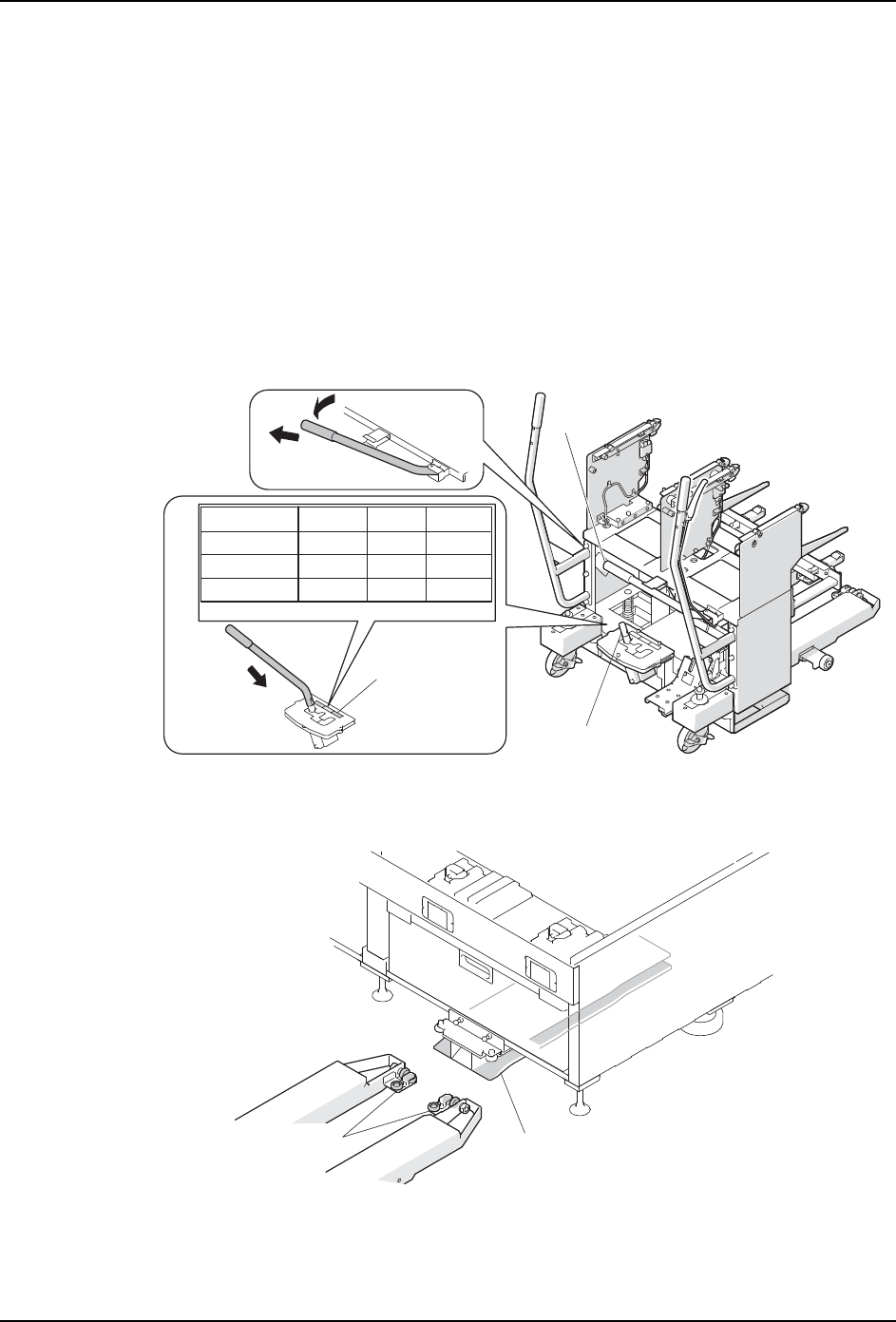

3. 请将 PCU-2 拿到 PCU 导轨前，把 PCU-2 前端的滚轮慢慢地插入到 PCU 导轨的漕中。
注意 )插入 PCU-2 的时候，请慢慢地插入。
ᷛㅒ
㪱㡆
㓓㡆
(mm)
㡆
895~
910~
925~
ᨀ䖤催ᑺ
900
915~
930~
945~
920
930~
945~
960~
950
01MEC-0990Sb
催ᑺ䇗㡖ᴚ
䇗㡖ᴚ
01SYS-0449S
PCUᇐ䔼ⱘⓩ
⒮䕂
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 125

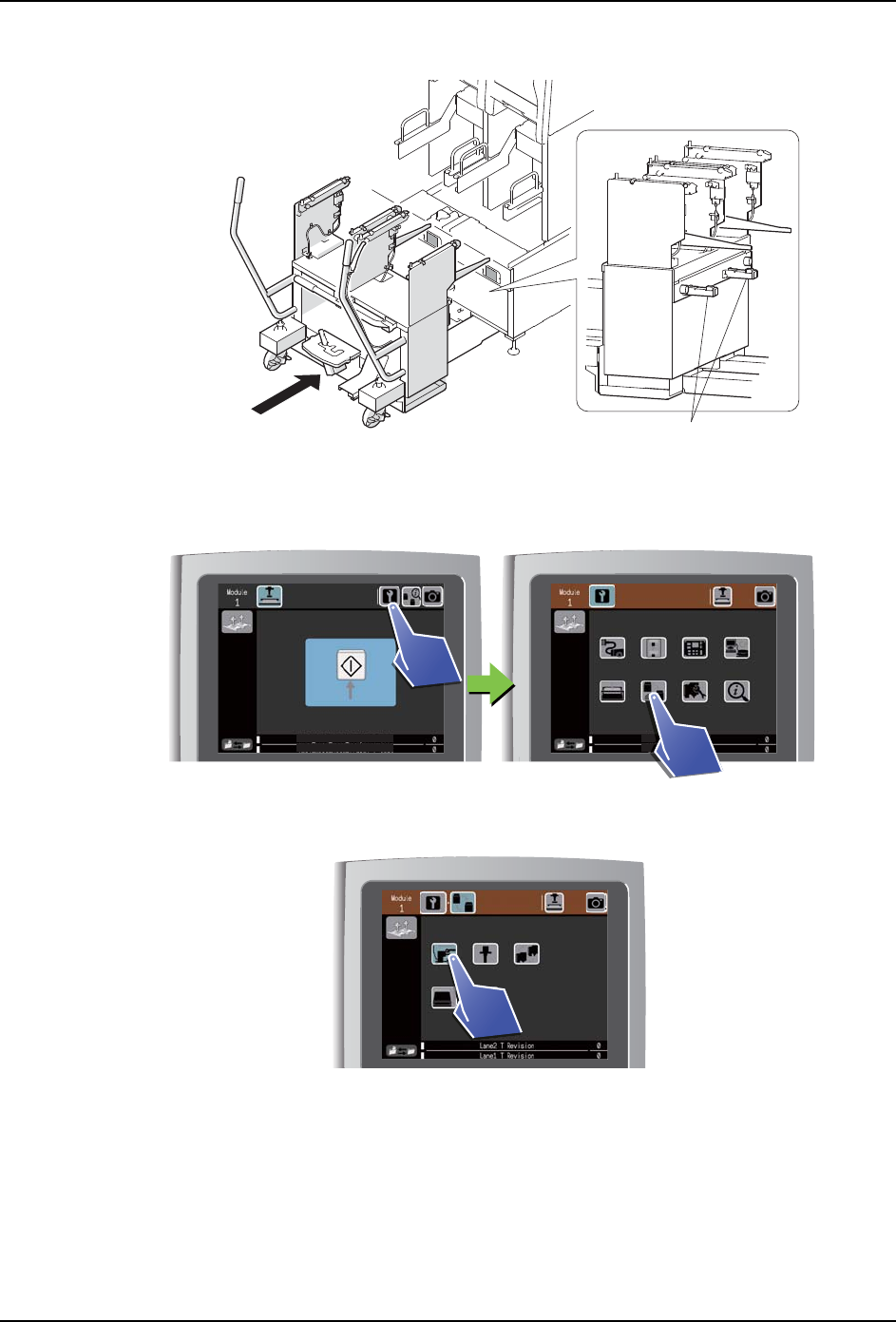

4. 请按下 PCU-2，把 PCU-2 的导轨插入到基座的开口部。导轨自动地夹紧。
5. 触摸操作电路板画面的 「手册」按键，使其显示出手动模式画面。
6. 请触摸 「更换单元指令」。
7. 请触摸 「更换料站指令」。
8. 请触摸显示在画面上的 「拉出料站向导」按键。松开料站托架。
9. 请在拉出料站托架后，用手拿住料站托架的手柄，确认料站托架锁定在 PCU-2 上。
备注 )在确认料站托架的锁定时，请别踩踏脚板。
01SYS-0450S
ሲ䖞
01MEC-1597
JobNameLane2_T_00
JobNameLane1_T_00
JobNameLane2_T_00
JobNameLane1_T_00
__
meLane2_T_00
ameLane1_T_00
01MEC-1563
4. 基本操作 MEC-NXT3-004S0
126 NXT III 机械手册
10.请握住手柄，慢慢地拉出 PCU-2 后从基座取下。
注意 )直到确认料站托架锁定在 PCU-2 前，请别握住手柄。
11.拆除料站托架后，显示出压入料站的向导画面。
01MEC-0982S
᭭キᠬᶊⱘᶘ
䏣㛮ᵓ
01MEC-0983Sa
ᶘ
