MEC-NXT3-004S0 4. 基本操作 NXT III 机械手册 131 4.5 吸嘴置放台的拆除 / 安装 吸嘴置放台的种类与搭载的工作 头类型配合使用。 在更换贴装工作头时， 请将吸嘴置放台也 同时更换成相应的类型。 注意 )在对应置放台类型清扫刷的吸嘴置放台上， 可以安装 32 根吸嘴的类型 （ND32C， ND32D） 的时候，在清洁刷部分请注意不要用力操作。安装清洁刷的筋板有可能变形。 4.5.1 拆除方法 1. 停止模…
4. 基本操作 MEC-NXT3-004S0
130 NXT III 机械手册

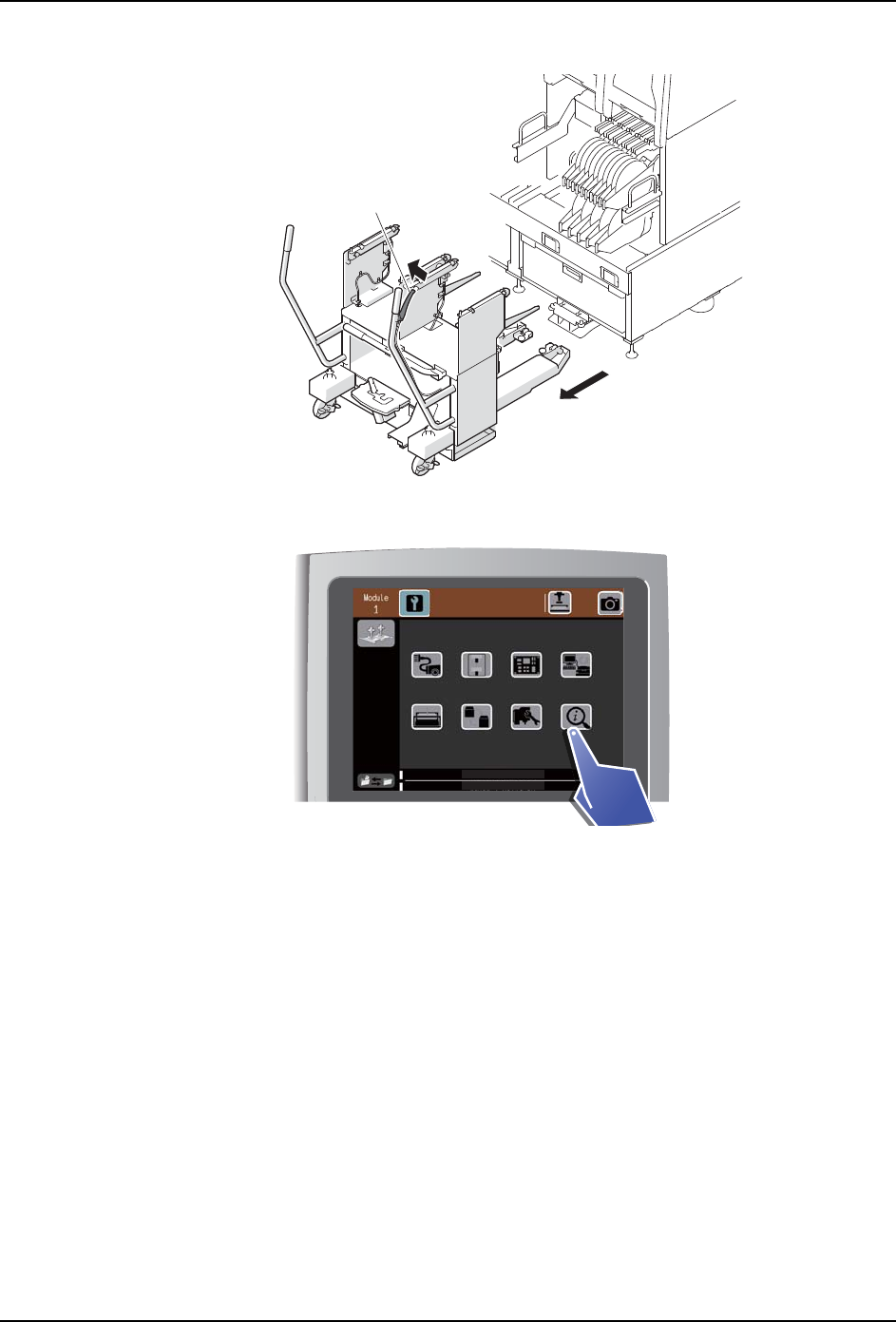

注意 )直到确认料站托架锁定在 PCU-2 前，请别握住手柄。
8. 请选择手动指令的信息图标，按下 OK 按键。
9. 确认安装的料站托架的单元版本，请参照版本升级报告的版本对照表确认与机器版本的
组合是否正确。组合不正确的时候请进行料站托架的版本升级。
备注 )版本升级方法的详细内容，请参照 「辅助软件」的 [ 在线监视器 ]-[ 手册 ]-[10 各种
单元软件的更新 ]。
01SYS-0456S
ᶘ
01MEC-1657
JobNameLane2_T_00
JobNameLane1_T_00
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 131

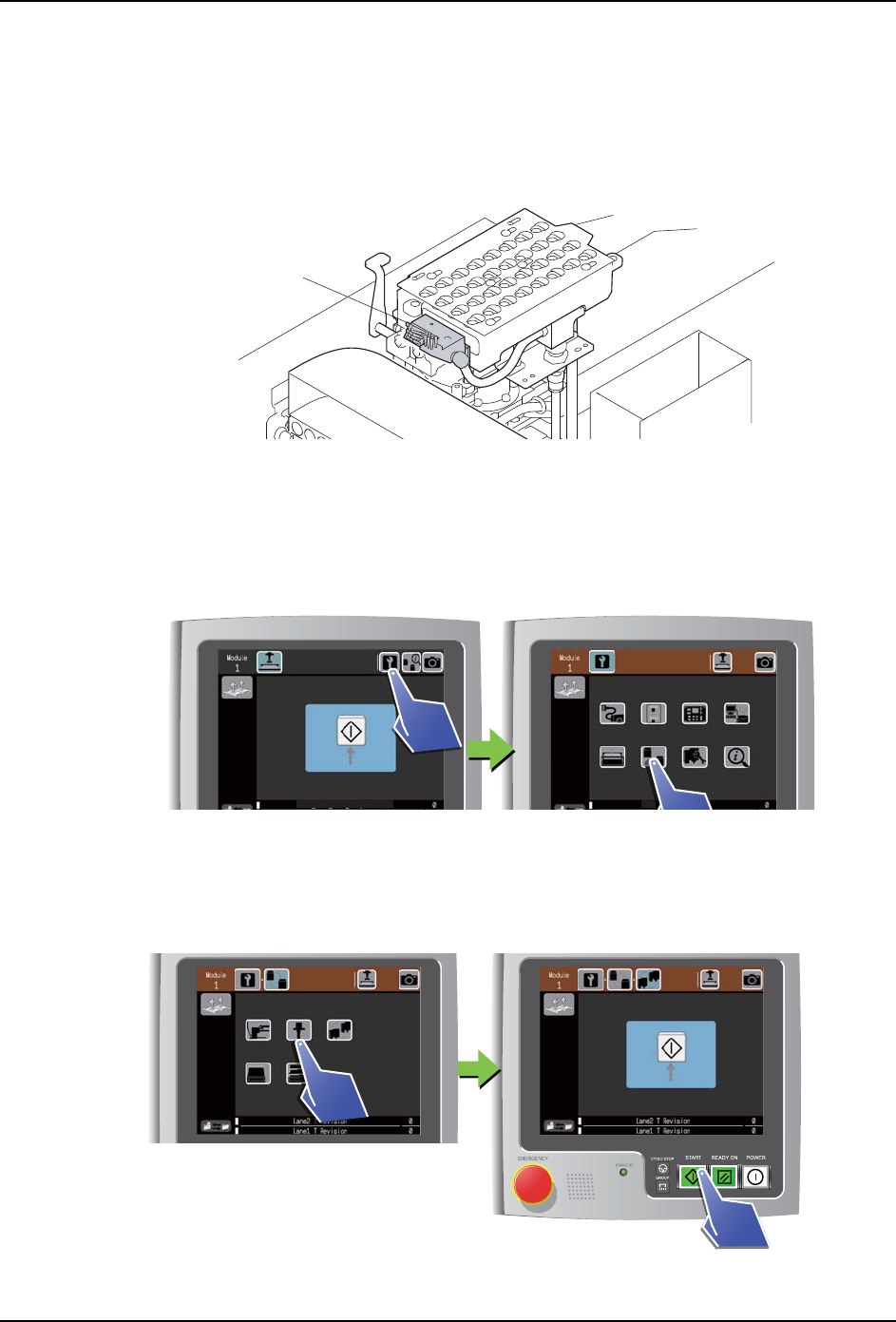

4.5 吸嘴置放台的拆除 / 安装
吸嘴置放台的种类与搭载的工作头类型配合使用。在更换贴装工作头时，请将吸嘴置放台也
同时更换成相应的类型。
注意 )在对应置放台类型清扫刷的吸嘴置放台上，可以安装 32 根吸嘴的类型（ND32C，ND32D）
的时候，在清洁刷部分请注意不要用力操作。安装清洁刷的筋板有可能变形。
4.5.1 拆除方法
1. 停止模组的运转，使其处于 START 等待状态。
2. 触摸操作电路板画面的 「手动」按键，使其显示出手动模式画面。
3. 请触摸 「更换单元指令」。
4. 请触摸 「更换吸嘴指令」。显示出 START 等候画面。
5. 请按下 START 按键。搭载在工作头上的吸嘴自动地收存在吸嘴置放台中。
备注 )在模组上搭载有料盘单元 -LT/LTC 时，此时显示出拆除料盘单元的向导画面。请根据
向导画面拆除料盘单元 -LT/LTC。
ࠋᄤ
01MEC-1092S
ND32C㗙ND32D
01MEC-1597
JobNameLane2_T_00JobNameLane2_T_00
__
meLane2_T_00
01MEC-1564
4. 基本操作 MEC-NXT3-004S0
132 NXT III 机械手册

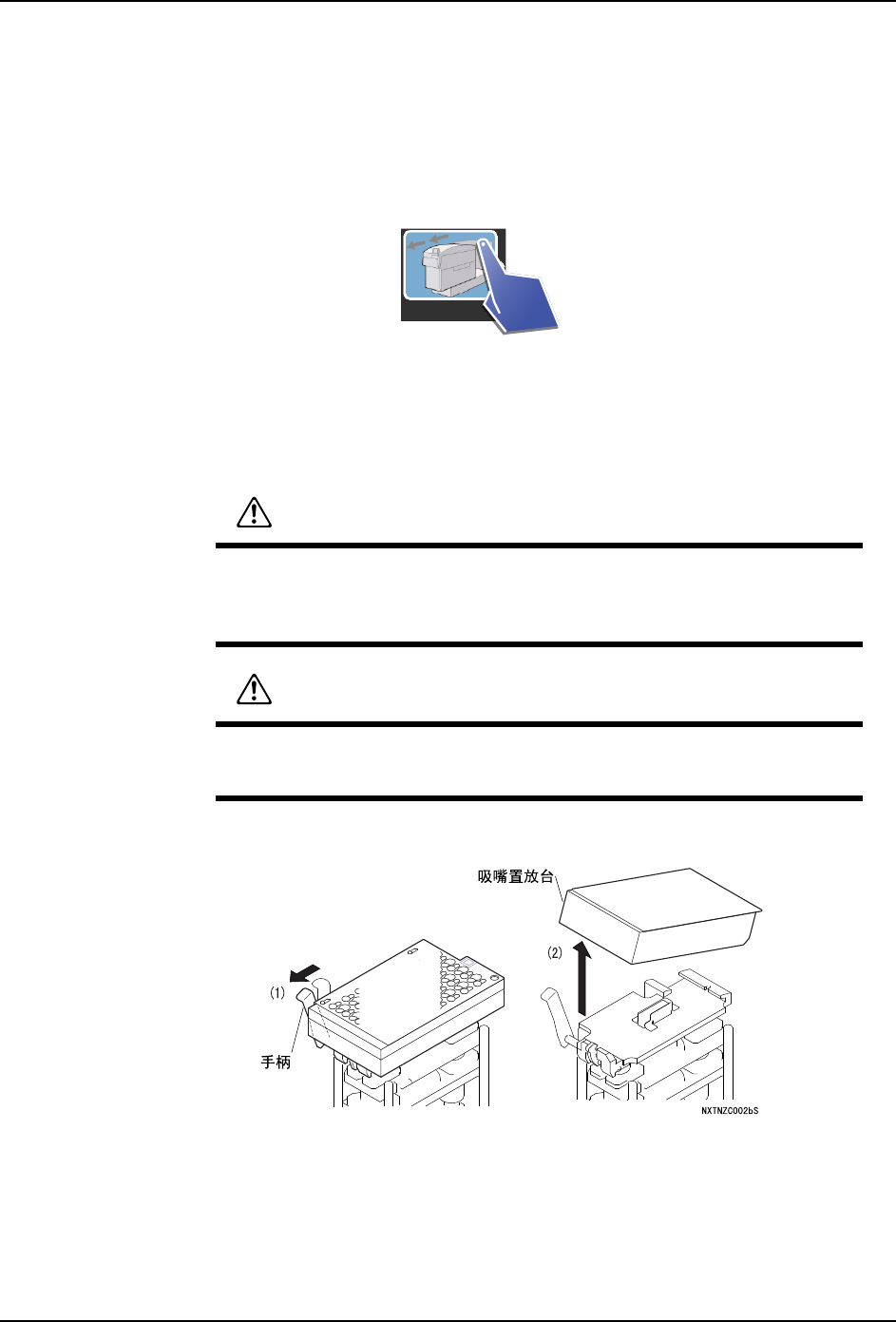

6. 请确认模组前侧没有障碍物后触摸 「拉出模组」按键解除夹紧后，模组自动向前移动一
些距离。
注意 )按下 「拉出模组」按键，模组主体向面前移动数厘米。请注意不要碰到身体或其他障
碍物。
备注 )· 模组没有被松开时，请依据所显示的信息调查原因。 · 在 M3-3 模组上，可以考虑
是 XS 轴的位置不正确 ( 进入相邻的模组内 ) 等原因。 ·XY 机械手后侧并列有 3 个传感
器，请将 XS 轴移动到其中２个传感器 ( 中央和另 1 个传感器 ) 同时处于 ON 位置为止。
7. 请握住模组的手柄，慢慢地将模组拉出到碰到阻停块的位置。
注意 )· 拉出 / 插入模组时，请不要强行拉出或压入而撞到停止块上。请慢慢地移动。有可
能导致机器的安装位置偏移。 · 在料盘单元 -M、料盘供料器、部件排出搬运轨道安装
的状态下，进行拉出 / 插入模组的时候，请慢慢地移动，操作后请确认元件的状态。有
元件偏移或从料盘飞出的可能性。
8. 将吸嘴置放台左侧的红色手柄向前侧拉出，把吸嘴置放台的前侧向上抬起后卸下。
警告
在将几台模组处于半拉出的状态时，可以拉出的模组台数有限制 （在 4M-
3 基座上 M3-3 的模组到 2 台为止）。 当超出限制台数拉出模组时，机器
整体会向前倾斜，有可能受到打击等伤害。
注意
请不要把手或者身体放入模组侧面的侧盖板和基座之间的空隙中，将模组
拉出时，手指有被夹住的危险。
01MEC-1562
