MEC-NXT3-004S0 4. 基本操作 NXT III 机械手册 137 螺栓固定型时 a. 拆除螺栓，将轨道 2 侧的支撑板向后方移动一些。 b. 拆除螺栓，拆除轨道 1 侧的支撑板。 c. 用螺 栓固定新的轨道 1 侧的支 撑板。( 螺栓的 紧固转矩 :3.2 3Nm) 注意 )在安装支撑板前 ，请用清洁的 布擦去支撑板的上面和下面 、底板的上面 ，确认没有芯 片元件和垃圾。 d. 轨道 2 侧板拉到靠近己方，将支撑板和底板的…
4. 基本操作 MEC-NXT3-004S0
136 NXT III 机械手册

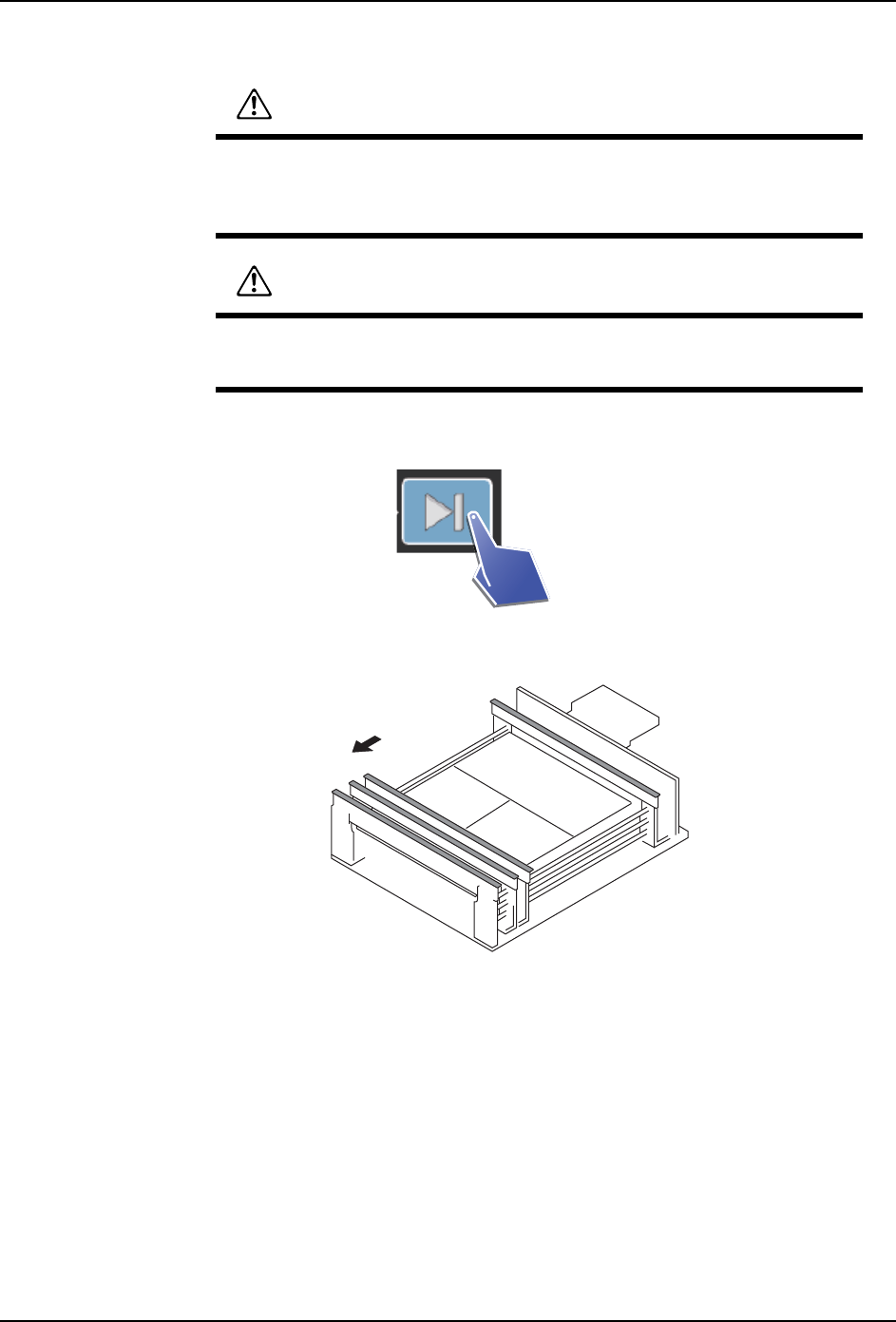

8. 支撑板上如果有支撑销时请拆除，触摸 「实行」按键。显示出 START 等候画面。
9. 请按下 START 按键。将轨道 1 的从属轨道和轨道 2 的基准轨道移动到面前。
10.在操作面板上显示出拆下支撑板的向导。请更换轨道 1 侧的支撑板。
警告
在将几台模组处于半拉出的状态时，可以拉出的模组台数有限制 （在 4M-
3 基座上 M3-3 的模组到 2 台为止）。 当超出限制台数拉出模组时，机器
整体会向前倾斜，有可能受到打击等伤害。
注意
请不要把手或者身体放入模组侧面的侧盖板和基座之间的空隙中，将模组
拉出时，手指有被夹住的危险。
01MEC-1580
01MEC-0331
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 137
螺栓固定型时
a. 拆除螺栓，将轨道 2 侧的支撑板向后方移动一些。
b. 拆除螺栓，拆除轨道 1 侧的支撑板。
c. 用螺栓固定新的轨道 1 侧的支撑板。( 螺栓的紧固转矩 :3.23Nm)
注意 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
d. 轨道 2 侧板拉到靠近己方，将支撑板和底板的螺栓孔的位置对齐。
e. 用螺栓固定新的轨道 2 侧的支撑板。此时请注意在不要相互接触的状态下安装轨道 1
和轨道 2 支撑板。( 螺栓的紧固转矩 :3.23Nm)
备注 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
01MEC-1385
01MEC-1386
01MEC-0263
4. 基本操作 MEC-NXT3-004S0
138 NXT III 机械手册
无工具型时
a. 将轨道 2 侧的支撑板压向后方滑动。（没有必要拆除板。)
b. 将轨道 1 侧的后侧抬起，将全体稍微向己方拉出一些后从底板拆除。将支撑板从模
组拆除。
c. 准备新的轨道 1 侧板。将板的前侧挂在底板上，将后侧压下后安装。
注意 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
备注 )板在有咯噔感觉时定位。
警告
在抬起支撑板的时候，请注意在板与调整宽度滚珠丝杆之间手指被夹住或
者手指擦到搬运轨道轨道角。手指有可能受伤。
在抬起支撑板的时候，请注意不要使身体的姿势处于别扭的状态下。支撑
板有重量，身体姿势的不正确有可能会导致腰等部位疼痛能。
01MEC-0286
01MEC-0208
(1)
(2)
