4. 基本操作 MEC-NXT3-004S0 138 NXT III 机械手册 无工具型时 a. 将轨道 2 侧的支撑板压向后方滑动。 （没有必要拆除板。) b. 将轨道 1 侧的后侧抬起，将全体稍微向己方拉出一些后从底板 拆除。将支撑板从模 组拆除。 c. 准备新的轨道 1 侧板。将板的前侧挂在底板上，将后侧压下后 安装。 注意 )在安装支撑板前 ，请用清洁的 布擦去支撑板的上面和下面 、底板的上面 ，确认没有芯 片元件和垃圾。 备注…
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 137
螺栓固定型时

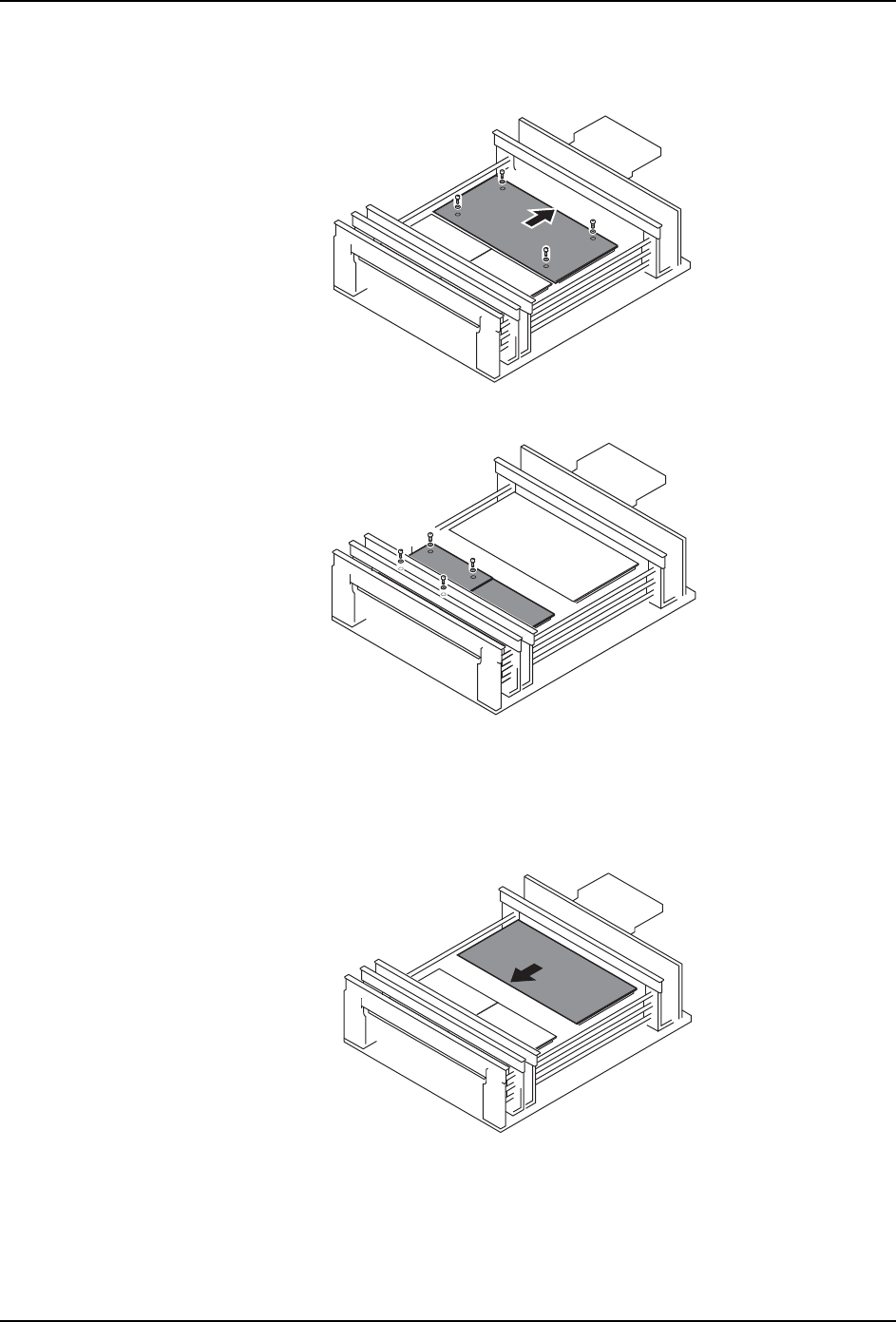

a. 拆除螺栓，将轨道 2 侧的支撑板向后方移动一些。
b. 拆除螺栓，拆除轨道 1 侧的支撑板。
c. 用螺栓固定新的轨道 1 侧的支撑板。( 螺栓的紧固转矩 :3.23Nm)
注意 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
d. 轨道 2 侧板拉到靠近己方，将支撑板和底板的螺栓孔的位置对齐。
e. 用螺栓固定新的轨道 2 侧的支撑板。此时请注意在不要相互接触的状态下安装轨道 1
和轨道 2 支撑板。( 螺栓的紧固转矩 :3.23Nm)
备注 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
01MEC-1385
01MEC-1386
01MEC-0263
4. 基本操作 MEC-NXT3-004S0
138 NXT III 机械手册

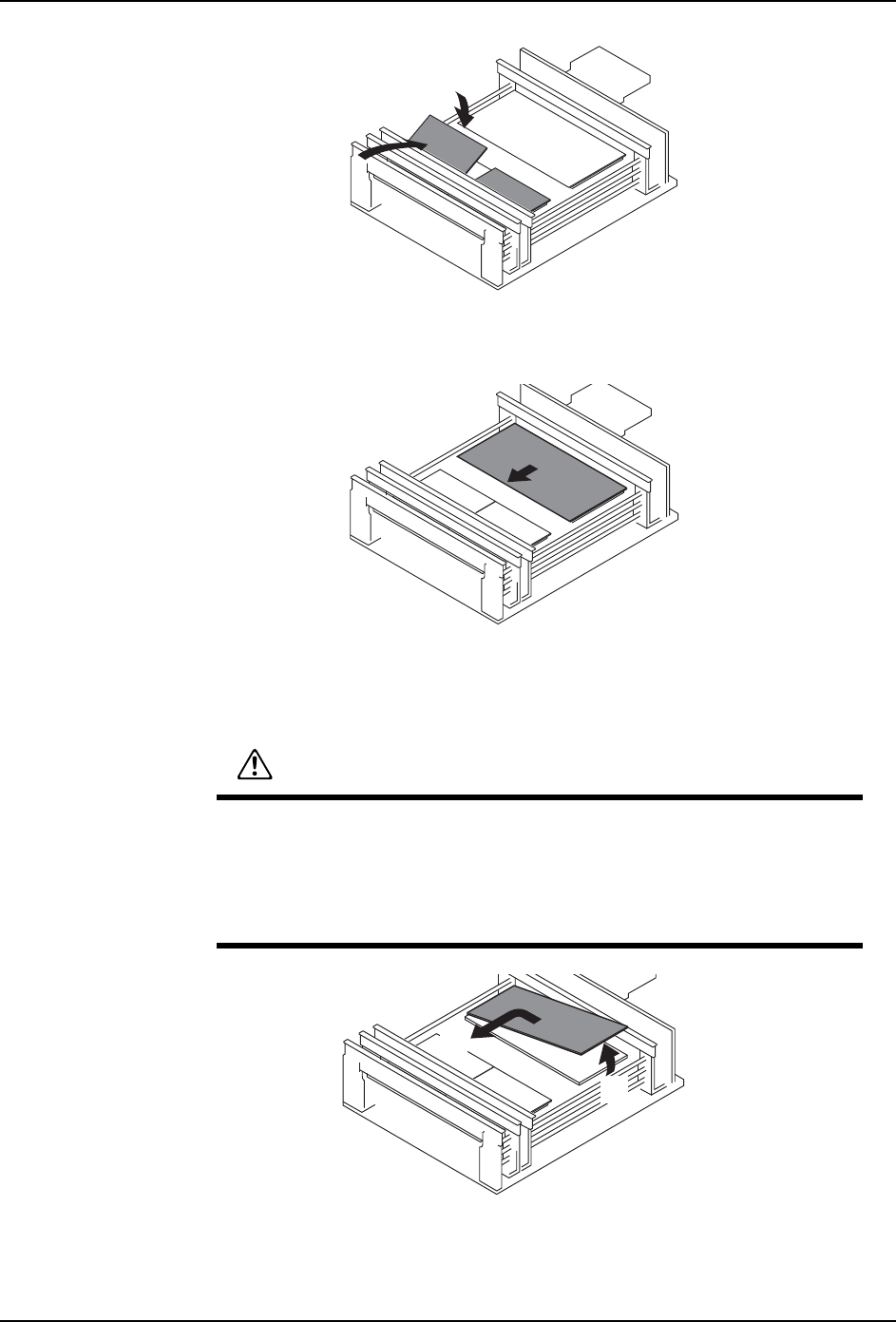

无工具型时
a. 将轨道 2 侧的支撑板压向后方滑动。（没有必要拆除板。)
b. 将轨道 1 侧的后侧抬起，将全体稍微向己方拉出一些后从底板拆除。将支撑板从模
组拆除。
c. 准备新的轨道 1 侧板。将板的前侧挂在底板上，将后侧压下后安装。
注意 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
备注 )板在有咯噔感觉时定位。
警告
在抬起支撑板的时候，请注意在板与调整宽度滚珠丝杆之间手指被夹住或
者手指擦到搬运轨道轨道角。手指有可能受伤。
在抬起支撑板的时候，请注意不要使身体的姿势处于别扭的状态下。支撑
板有重量，身体姿势的不正确有可能会导致腰等部位疼痛能。
01MEC-0286
01MEC-0208
(1)
(2)
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 139

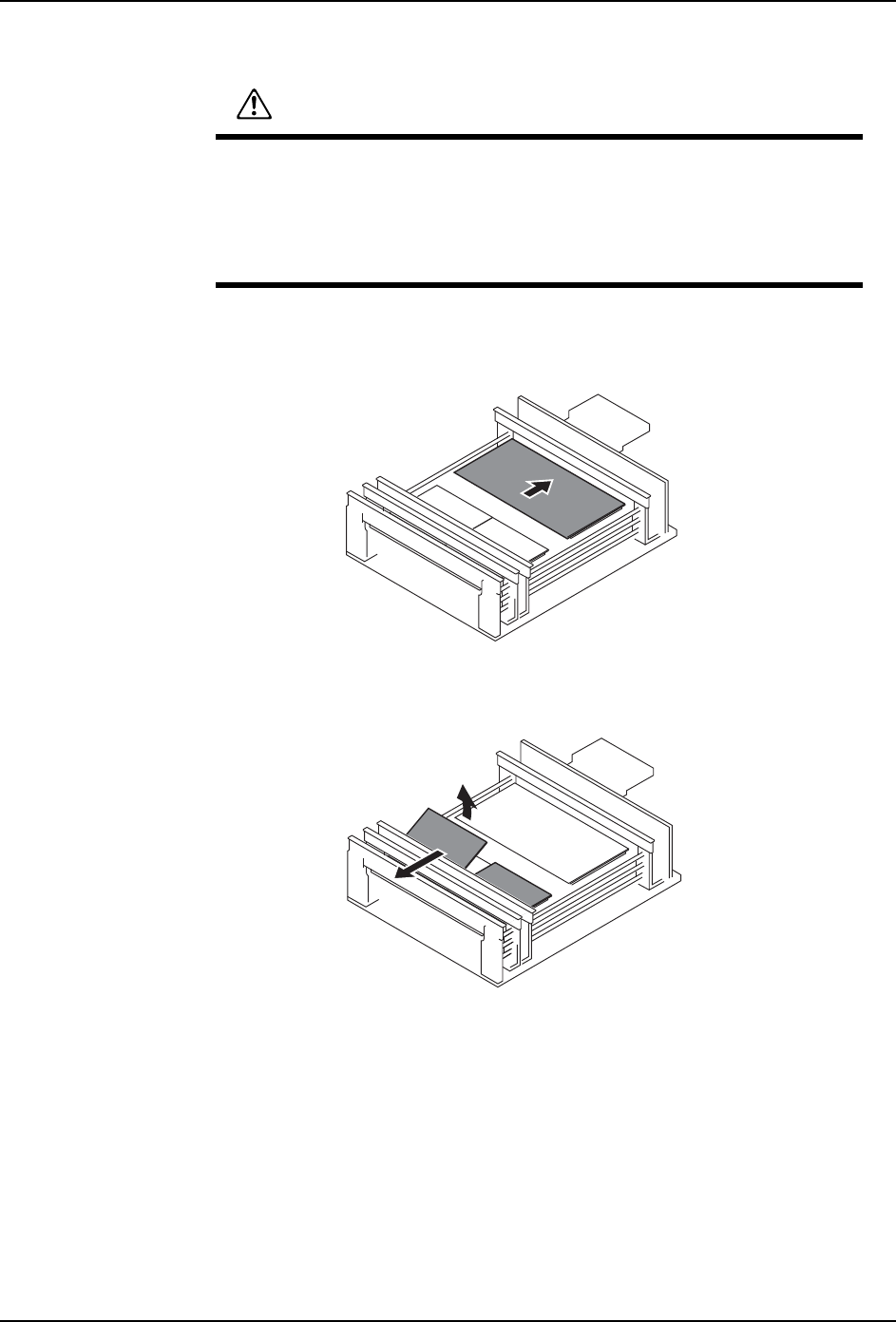

d. 轨道 2 侧板拉到靠近己方，抵住轨道 1 侧板。
备注 )板在有咯噔感觉时定位。
e. 拆除轨道 2 侧盖板时，将板的右侧向上抬起，把全体向左方向拉出拆除。
注意 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
11.更换支撑板后，请触摸 「实行」按键。显示出 START 等候画面。
警告
在抬起支撑板的时候，请注意在板与调整宽度滚珠丝杆之间手指被夹住或
者手指擦到搬运轨道轨道角。手指有可能受伤。
在抬起支撑板的时候，请注意不要使身体的姿势处于别扭的状态下。支撑
板有重量，身体姿势的不正确有可能会导致腰等部位疼痛能。
01MEC-0210
(1)
(2)
01MEC-0263
01MEC-0256
(2)
(1)
