4.6.2 靠前生产时的支撑板的更换
对于靠前生产使用的轨道 1 侧的支撑板，有以下 3 种。请选择适合生产电路板尺寸的支撑板
进行配置。轨道 2 侧的支撑板只有 1 种，不需要交换。
靠前生产用支撑板可以用先前记载的方法更换。在操作步骤 9 中，请取下轨道 1 侧的支撑
板，安装与下面的生产电路板吻合的支撑板。轨道 2 侧的支撑板，请与轨道 1 侧的支撑板位
置对齐进行移动。

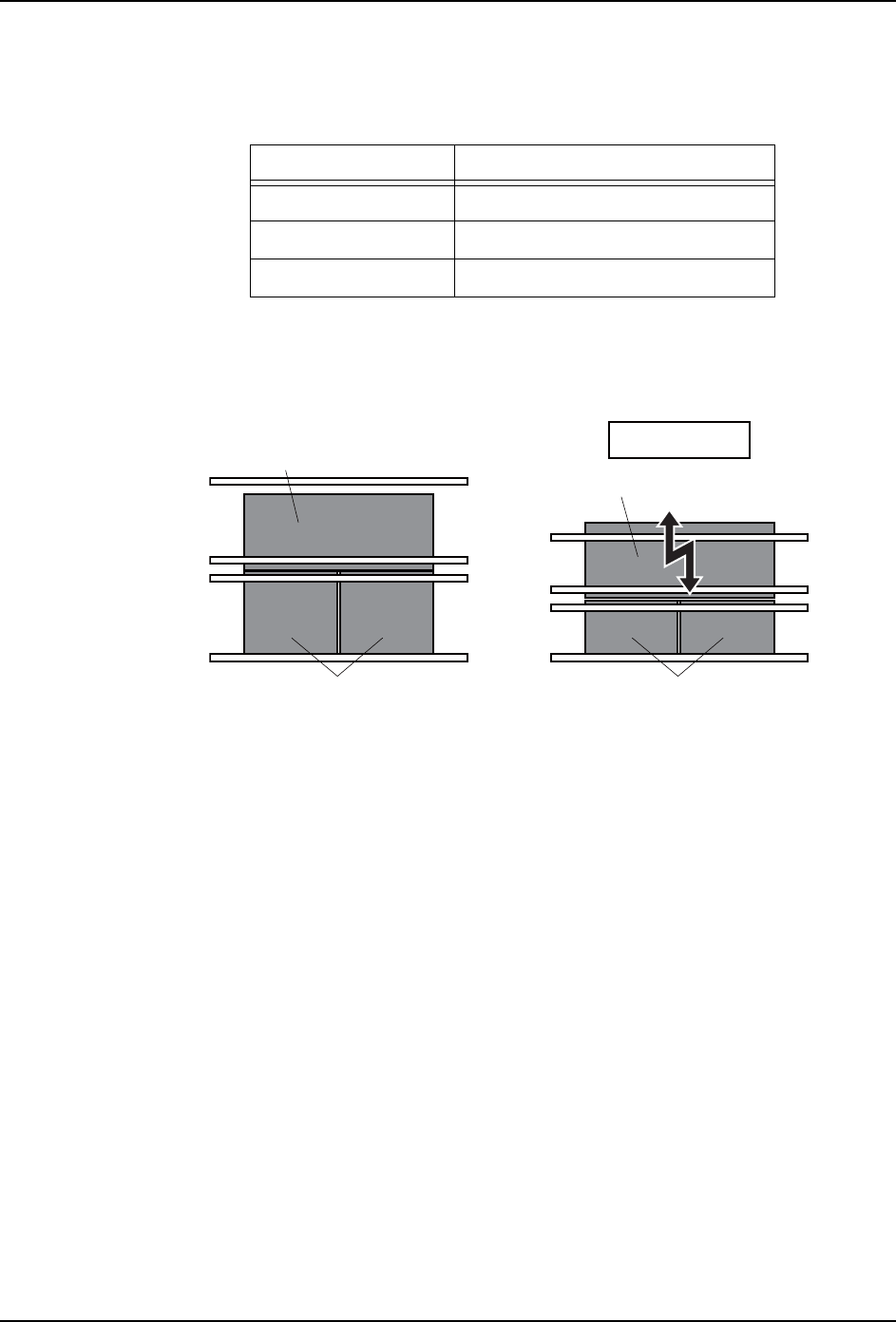

轨道 1 侧的板型 轨道 1 侧的可搬运电路板尺寸 (mm)
靠前生产用 165 48 ～ 165
靠前生产用 200 48 ～ 200
标准 48 ～ 280
䖞䚉ם᭥᫇ᶵ
䖞䚉ם᭥᫇ᶵ
䖞䚉ם᭥᫇ᶵ㸦ḽ㸧 䖞䚉ם᭥᫇ᶵ㸦䶖ࢃ⭕ӝ⭞㸧
0(&6
䶖ࢃ⭕ӝᰬ
4. 基本操作 MEC-NXT3-004S0
142 NXT III 机械手册
4.7 料盘单元 -LT 的拆除、安装
在此，说明将料盘单元 -LT 安装到模组、从模组上拆除的方法。
注意 )对于料盘单元 -LT，伴随着改良有几种类型。同时，根据安装的机型，一部分的元件不
同。使用当前使用的机型以外的时候，请与本公司或者本公司代理店联络。
备注 )使用料盘单元 -LT 的模组，需要是料盘单元 -LT 用的单元构成。如果变更为料盘单元
-LT 用的单元构成时，请参照 「8.2 料盘单元 -LT 使用时的准备」。
4.7.1 作业时的注意事项
·在内部搭载了料盘的状态下，请不要移动料盘单元 -LT，或者在模组上进行安装、
拆除。有可能元件偏离，从料盘跳出。
·在模组上安装、拆除料盘单元 -LT 时，请不要给予过度冲击，小心地除去。否则
有可能损伤机器。
·料盘单元 -LT(1.5 英寸 ) 上安装对应元件高度 1.5 英寸模组使用。不能安装在标
准模组上。安装料盘单元 -LT(1.5 英寸 ) 到模组上的时候，请确认料盘单元的传
感器是否碰到前盖板。

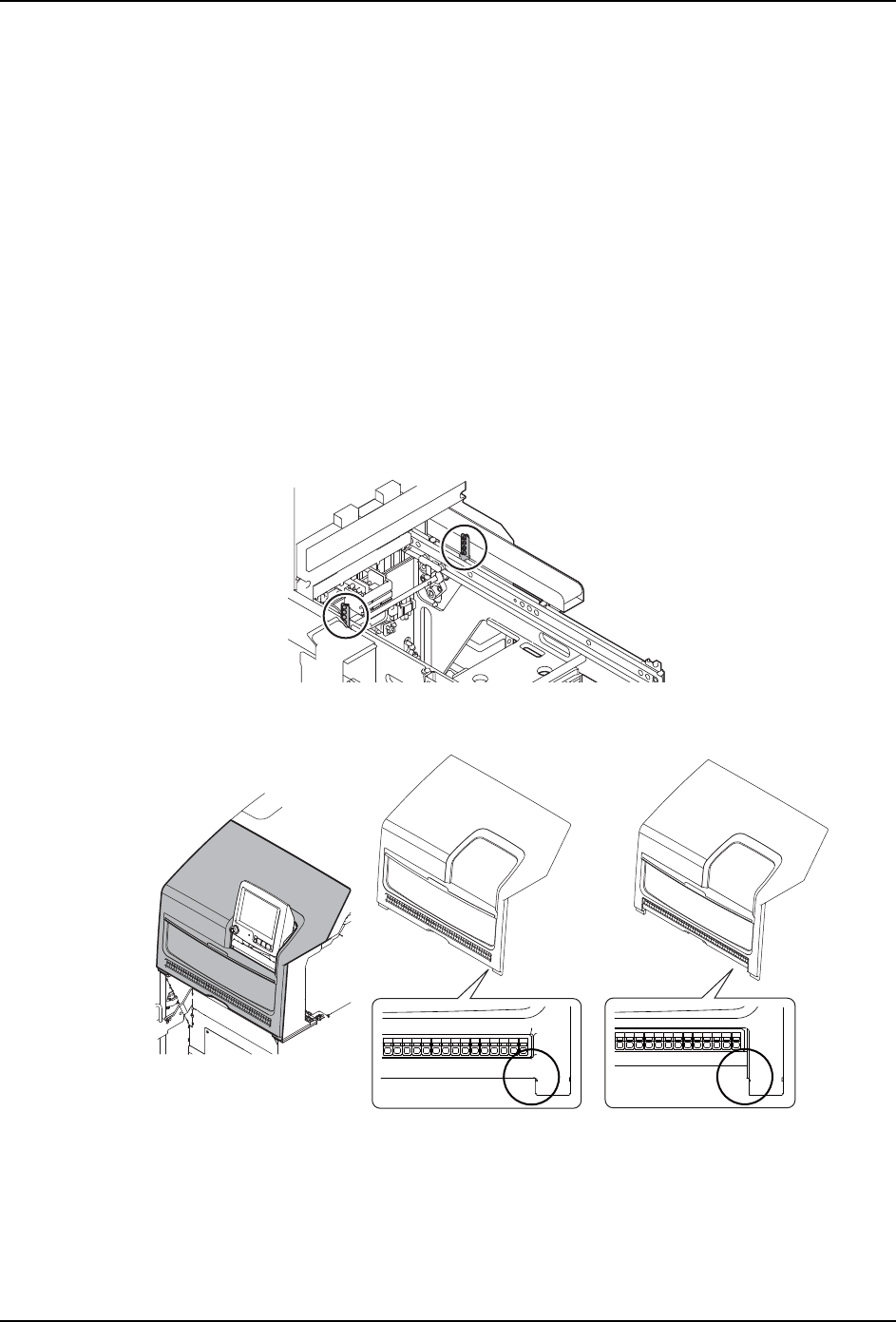

备注 )对应元件高度 1.5 英寸模组，前盖板和定位相机等是专用单元。标准模组用 (1) 和对
应元件高度 1.5 英寸模组用 (2) 形状不同。关于定位相机请参照。
01MEC-1805
01MEC-1809
(2)(1)
