MEC-NXT3-004S0 4. 基本操作 NXT III 机械手册 143 4.7.2 机器电源的切换方法 说明关于在机器上安装了料盘单 元 -LT 的状态下，切换机器的主开关的方法。 1. 请拆除料盘单元－ LT 的废料带箱。 2. 请在有废料带箱的地方把喔手放入后切换 主电源。 4.7.3 拆除方法 1. 使模组停止运转，使其处于 START 等待状态。 2. 触摸操作电路板画面的 「手动」按键，使其显示出手 动模式画面。 3.…
4. 基本操作 MEC-NXT3-004S0
142 NXT III 机械手册
4.7 料盘单元 -LT 的拆除、安装
在此，说明将料盘单元 -LT 安装到模组、从模组上拆除的方法。
注意 )对于料盘单元 -LT，伴随着改良有几种类型。同时，根据安装的机型，一部分的元件不
同。使用当前使用的机型以外的时候，请与本公司或者本公司代理店联络。
备注 )使用料盘单元 -LT 的模组，需要是料盘单元 -LT 用的单元构成。如果变更为料盘单元
-LT 用的单元构成时，请参照 「8.2 料盘单元 -LT 使用时的准备」。
4.7.1 作业时的注意事项
·在内部搭载了料盘的状态下，请不要移动料盘单元 -LT，或者在模组上进行安装、
拆除。有可能元件偏离，从料盘跳出。
·在模组上安装、拆除料盘单元 -LT 时，请不要给予过度冲击，小心地除去。否则
有可能损伤机器。
·料盘单元 -LT(1.5 英寸 ) 上安装对应元件高度 1.5 英寸模组使用。不能安装在标
准模组上。安装料盘单元 -LT(1.5 英寸 ) 到模组上的时候，请确认料盘单元的传
感器是否碰到前盖板。
备注 )对应元件高度 1.5 英寸模组，前盖板和定位相机等是专用单元。标准模组用 (1) 和对
应元件高度 1.5 英寸模组用 (2) 形状不同。关于定位相机请参照。
01MEC-1805
01MEC-1809
(2)(1)
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 143
4.7.2 机器电源的切换方法
说明关于在机器上安装了料盘单元 -LT 的状态下，切换机器的主开关的方法。
1. 请拆除料盘单元－ LT 的废料带箱。
2. 请在有废料带箱的地方把喔手放入后切换主电源。
4.7.3 拆除方法
1. 使模组停止运转，使其处于 START 等待状态。
2. 触摸操作电路板画面的 「手动」按键，使其显示出手动模式画面。
3. 请触摸 「更换单元指令」。
4. 请触摸 「更换料站指令」。
01MEC-1297
注意
如果装有料盘时，请不要移动、安装、拆除料盘单元 -LT。有可能使元件
移位或从料盘中倒出。 安装、拆卸料盘单元 -LT 时需要小心仔细。如果
用力过猛的话，就有可能损伤机器。
01MEC-1597
JobNameLane2_T_00
JobNameLane1_T_00
JobNameLane2_T_00
JobNameLane1_T_00
__
meLane2_T_00
ameLane1_T_00
01MEC-1563
4. 基本操作 MEC-NXT3-004S0
144 NXT III 机械手册

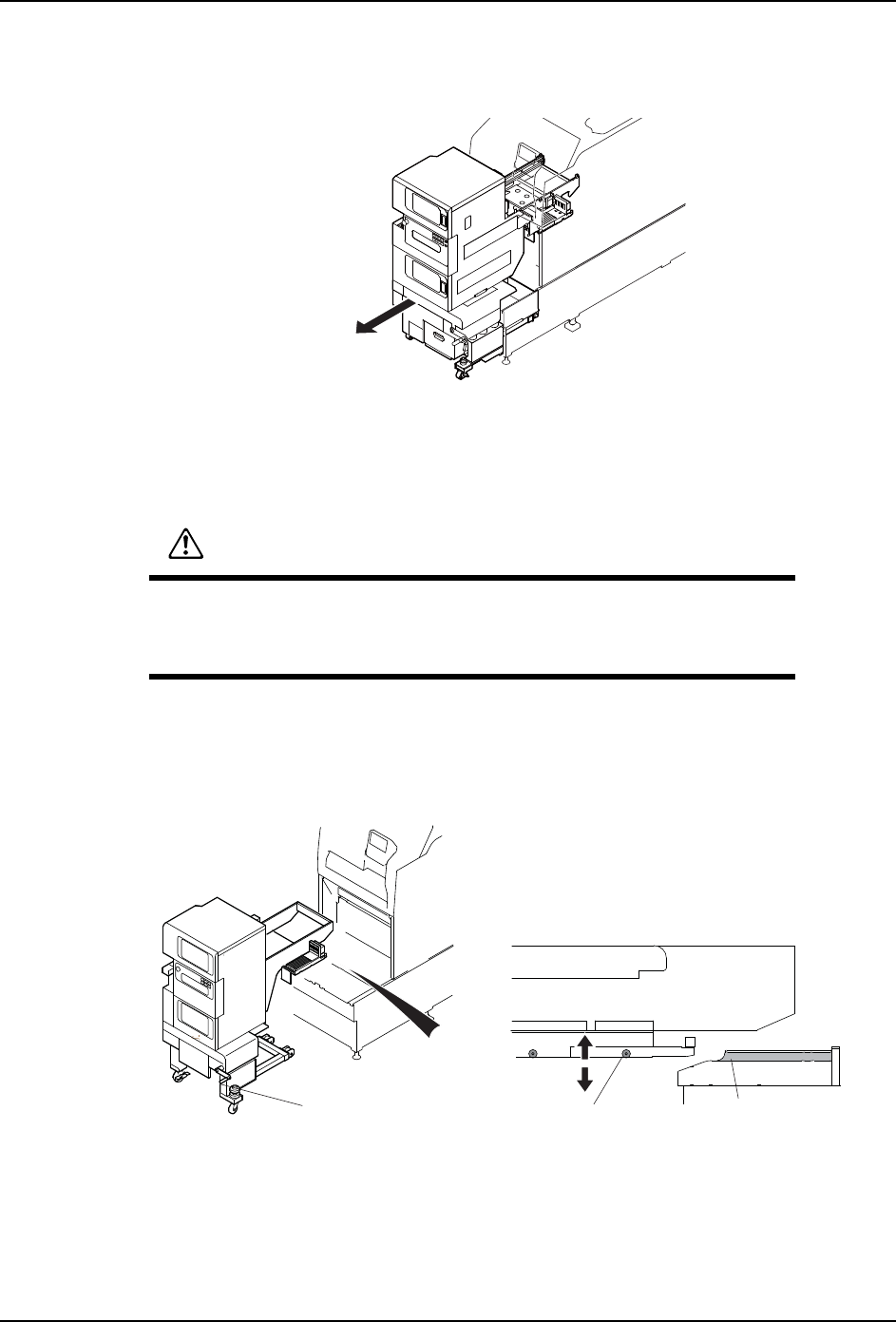

5. 请触摸显示在画面上的 「拉出料站向导」按键。松开料盘单元 -LT。
6. 拆除外置型废料带箱，松开脚轮，将料盘单元 -LT 从模组中慢慢地拉出。
7. 为了防止料盘单元 -LT 随意移动，请锁定脚轮。
4.7.4 安装方法
1. 打开主开关，将需安装料盘单元 -LT 的模组的操作画面调到 START 等待状态。
2. 将料盘单元 -LT 推到模组正前方。
3. 请调节摇柄使料盘单元－ LT 的滚轮和料站基座的导槽保持同一高度。
注意
如果装有料盘时，请不要移动、安装、拆除料盘单元 -LT/LTC。有可能使
元件移位或从料盘中倒出。 安装、拆卸料盘单元 -LT/LTC 时需要小心仔
细。如果用力过猛的话，就有可能损伤机器。
