MEC-NXT3-004S0 4. 基本操作 NXT III 机械手册 151 4.9.1 作业时的注意事项 ·在内部搭载料盘的状态下，请 不要移动料盘单元 -M，对模组进行料盘单元 -M 的 安装 / 拆除。有可能使元件偏离，从料盘中跳出。 ·在向模组安装 / 拆除料盘单元 -M 时， 请不要给予冲击小心地进行。 因为有可能使 机器受到损伤。 ·在安装、 拆除料盘单元 -M 时， 请停止机器后进行。 在自动运转中进行时， 有可能 使机…
4. 基本操作 MEC-NXT3-004S0
150 NXT III 机械手册
4.9 料盘单元 -M 的安装、拆除
在此，说明将料盘单元 -M 安装到模组、从模组上拆除的方法。
备注 )使用料盘单元 -M 的模组，需要专用的废料带输送槽和表面薄膜滑槽。没有安装模组专
用的废料带输送槽和表面薄膜滑槽的时候请安装。详细内容，请参照 「8.4 使用料盘
单元 -M 时的准备」。

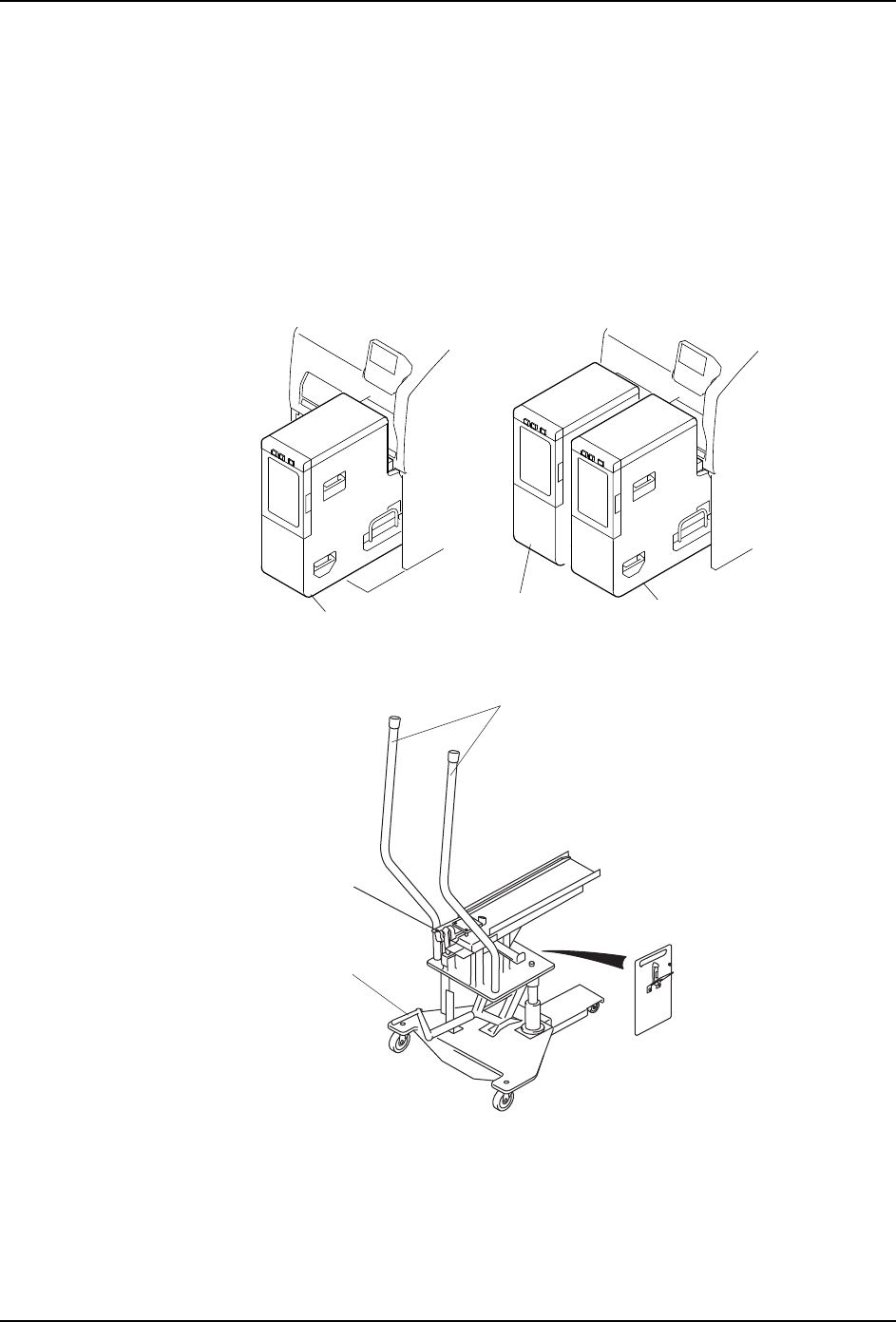

料盘单元 -M 安装到 M6-3 模组的一侧或者两侧上使用。在料站托架上将那些位置称呼为 A,
B。请在位置 A, B 上，插入料盘单元 -M 的导轨到各自的料站 10、35 上。
备注 )在单侧搭载时，请将料盘单元 -M 安装在位置 B。
使用选项的专用更换台车时，可以更加有效地进行料盘单元的 -M 的安装 / 拆除的操作。
1;70786
ԡ㕂$
ԡ㕂%
ԡ㕂%
ऩջᨁ䕑 ঠջᨁ䕑
01NST-0395S
䇗ᭈ∈ᑇ⫼ᵓ
ᶘ
छ䰡⫼ᶘ
䫕ᅮᮟ䪂
MEC-NXT3-004S0 4. 基本操作
NXT III 机械手册 151
4.9.1 作业时的注意事项
·在内部搭载料盘的状态下，请不要移动料盘单元 -M，对模组进行料盘单元 -M 的
安装 / 拆除。有可能使元件偏离，从料盘中跳出。
·在向模组安装 / 拆除料盘单元 -M 时，请不要给予冲击小心地进行。因为有可能使
机器受到损伤。
·在安装、拆除料盘单元 -M 时，请停止机器后进行。在自动运转中进行时，有可能
使机器受到损伤。
·搭载在台车上的料盘单元 -M，重心位置太高处于不稳定的状态。在将料盘单元 -
M 保管、搬运到台车上时，请注意不要使其翻到。有可能损伤机器造成负伤。
警告

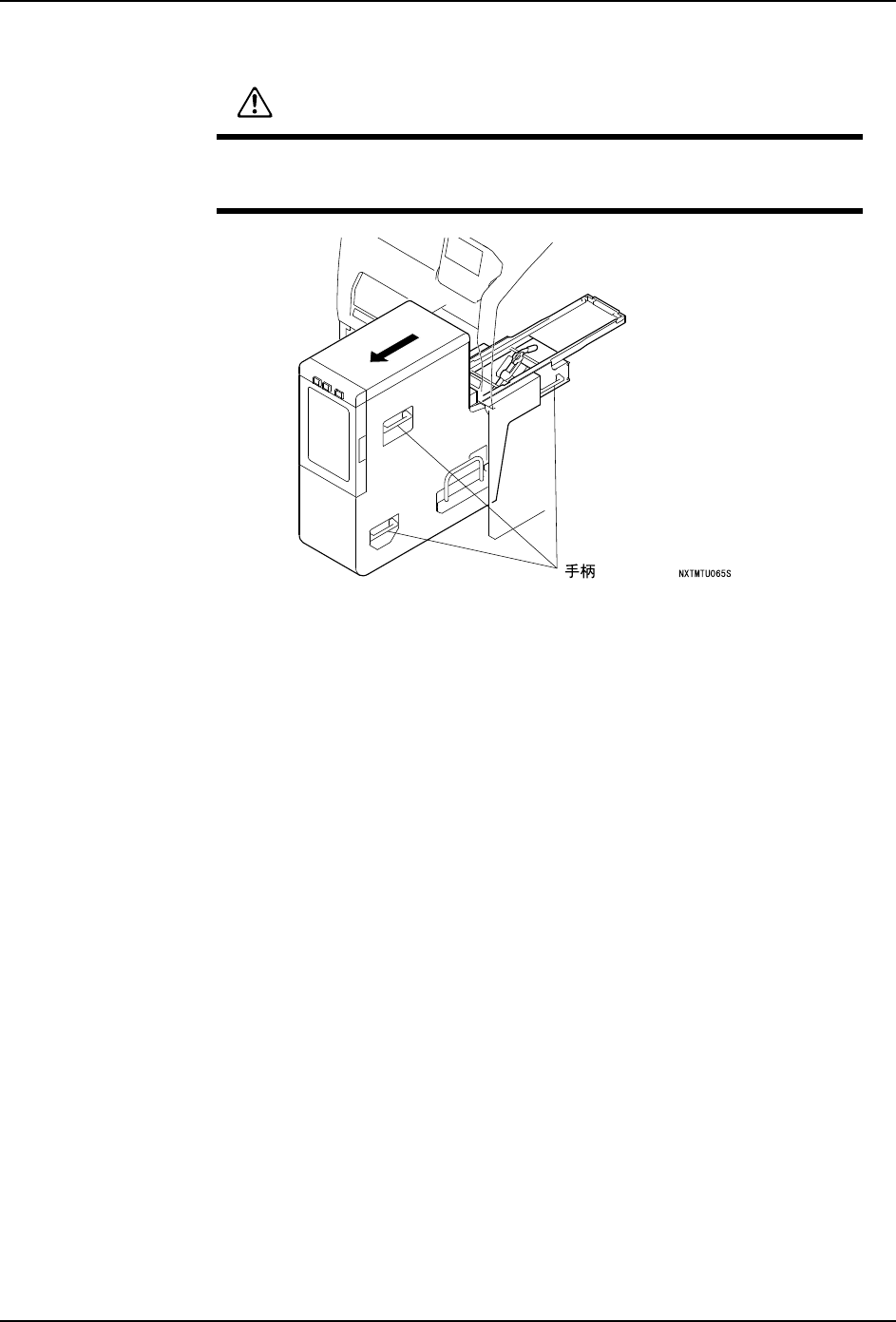

在搬运料盘单元 -M 时请 2 个操作员进行。此时，请紧紧地握住左右的手
柄。料盘单元 -M 落下后会使机器损坏或者受伤。
4. 基本操作 MEC-NXT3-004S0
152 NXT III 机械手册

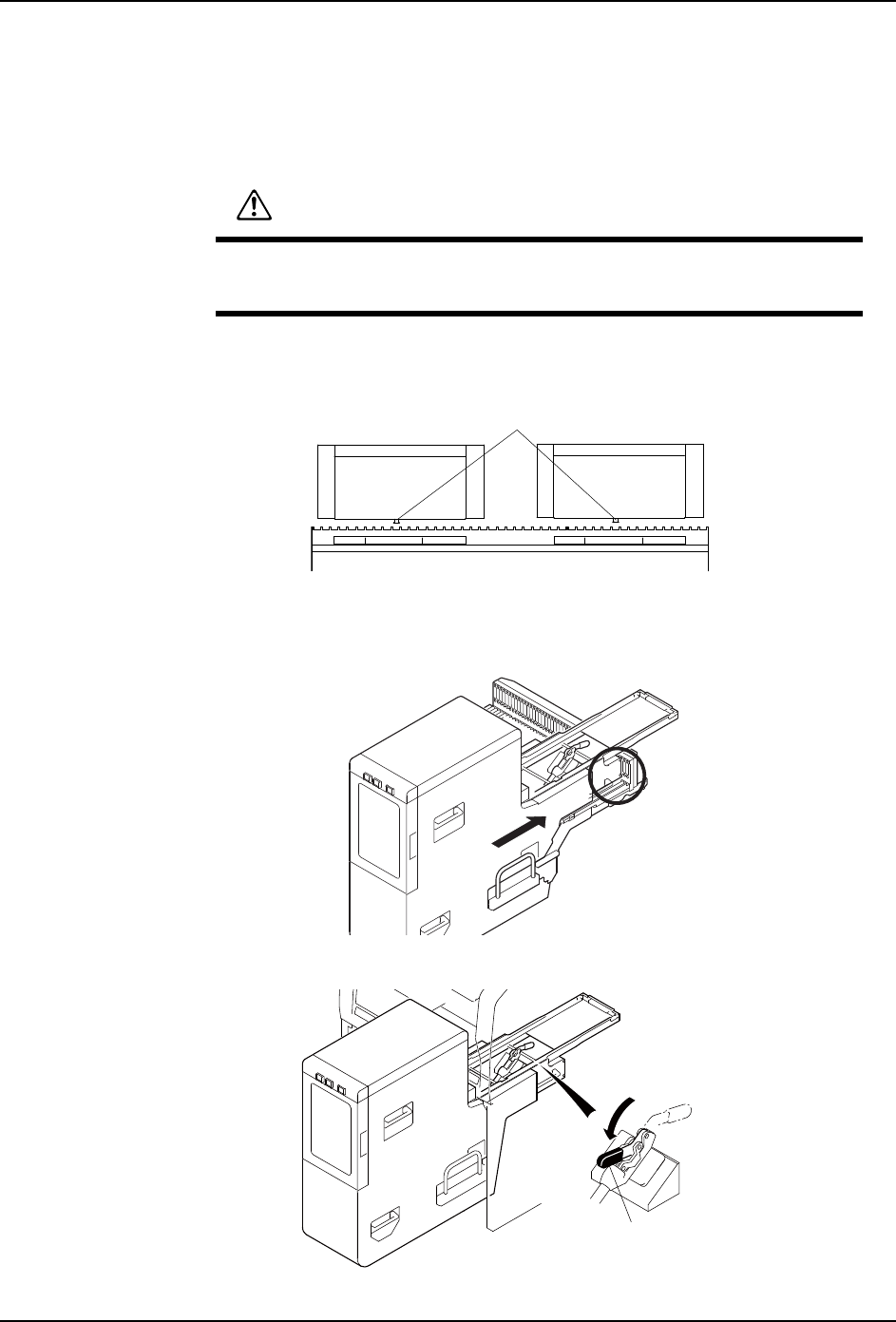

4.9.2 安装方法
1. 拉出模组。( 参考 「4.1 模组的拉出 / 插入」。)
2. 2 人以上的操作者拿住料盘单元 -M 左右的手柄，一边保持水平状态，一边将模组的料站
托架搬运到附近。
3. 将料站托架下部的料站编号粘纸作为大致目标，把料盘单元 -M 的往复臂的前端部插入
到模组中。( 位置 A: 料站 10，料站 B: 料站 35)
4. 保持原来状态插入料盘单元 -M。将料盘单元 -M 的通信插头紧紧地插入到机器的插座
中。
5. 按下料盘单元 -M 中央部的夹紧杆，夹紧在模组上。
警告
在搬运料盘单元 -M 时请 2 个操作员进行。此时，请紧紧地握住左右的手
柄。料盘单元 -M 落下后会使机器损坏或者受伤。
01NST-0396S
3510
᭭キᠬᶊ
ᇐ䔼
PosA PosB
NXTMTU058a
།㋻ᴚ
01NST-0390S
