MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 175 *5: 每吸取 150,00 0 次或者吸取异常时 * 6 :每2～3周 ， 或 者 吸 取 异 常 时 *7: 夹紧异常时 *8: 吸嘴真空压 异常时或者污垢严重时 *9: 发生影像处 理错误后 , 如果清洁反光镜也没有改善时 *10: 搬运异常时 *11: 支撑销的污垢残留在电路板上时 *12: 电路板夹紧异常时 *13: 变更搬运轨道宽度异常时 *14…
5. 预防保养 MEC-NXT3-004S0
174 NXT III 机械手册
主体 模组内部 ● - - - - - - - 2
基座 · 模组支持面 - - - ★ - - - - 5
模组内过滤器 - - - ● - - - - 10
空气调节器 - - - - - ● - - 15
湿气分离器 - - - - - - ● - 15
真空泵过滤器 - - - - - - ● - 15
排出元件搬
运轨道
搬运轨道皮带 - - ● - - - - - 5
料盘单元 -
LT
料站、接插头 ● - - - - - - - 1
搬运轨道皮带 - - ● - - - - - 5
往复臂皮带 - - ● - - - ● - 5
TZ1/TZ2 轴滚珠丝杆 - - - - - - ★ - 10
升降部齿轮 - - - - - - ★ - 10
TZ1/TZ2 轴皮带张力 - - - - - - ■ - 10
TY 轴皮带张力 （往复臂） - - - - - - ■ - 10
TY 轴皮带张力 （驱动部） - - - - - - ■ - 10
料盘托架背面贴片 - - - - - - ■
▲
-1
5
料站基座连接接插头 - - - - - - - ● *7 10
料盘单元 -
LTC
料站、接插头 ● ● - - - - - - 1
搬运轨道皮带 - - ● - - - - - 5
往复臂皮带 - - ● - - - ● - 5
TZ1/TZ2 轴滚珠丝杆 - - - - - - ★ - 10
升降部齿轮 - - - - - - ★ - 10
TZ1/TZ2 轴皮带张力 - - - - - - ■ - 10
TY 轴皮带张力 （往复臂） - - - - - - ■ - 10
TY 轴皮带张力 （驱动部） - - - - - - ■ - 10
料盘托架背面胶片 - - - - - - ■
▲
-1
5
料站基座连接接插头 - - - - - - - ● *7 10
维修保养项目 （●：清扫、★：加油、■：
检查、▲：更换）
每周
(160h)
每2周
(320h)
每1月
(700h)
每3月
(2,000h)
每6月
(4,000h)
每1年
(8,000h)
每 12,000
时间
不定期
操作时间
(分)
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 175
*5: 每吸取 150,000 次或者吸取异常时
*6:每2～3周，或者吸取异常时
*7: 夹紧异常时
*8: 吸嘴真空压异常时或者污垢严重时
*9: 发生影像处理错误后 , 如果清洁反光镜也没有改善时
*10: 搬运异常时
*11: 支撑销的污垢残留在电路板上时
*12: 电路板夹紧异常时
*13: 变更搬运轨道宽度异常时
*14: 切刀动作异常时
*15: 送料不良时
*16: 详细参考 「5.11.18 废料带处理单元的刷子的更换」
*17: 动作异常时
*18: 所记载的时间是使用了工作头清洁器的气源清洁的作业时间。使用另行出售的工作头
自动清洗机的时候的按工作头分的作业时间，如下所示。该作业时间中也包含工作头的检查
时间。关于工作头自动清洗机的使用方法请参照别册的 「工作头自动清洗机使用说明书」。
料盘单元 -M 往复臂皮带 - - - - ● - - - 5
料盘箱皮带 - - - - ● - - - 10
TY 轴离合器 - - - - - - ★ - 10
料盘定位销 - - - - - - ★ - -
料盘定位销驱动轴 - - - - - - ★ - -
TZ 轴皮带张力 （料盘箱升降
部）
------■- 10
TZ 轴皮带张力 （料盘箱升降
部）
------■- 10
TY 轴皮带张力 （离合器部） - - - - - - ■ - 10
TY 轴皮带张力 （驱动部） - - - - - - ■ - 10
PCU-2( 托架
更换台车 )
PCU-2 架的运动部 - - - - - - - ★ *17 10
维修保养项目 （●：清扫、★：加油、■：
检查、▲：更换）
每周
(160h)
每2周
(320h)
每1月
(700h)
每3月
(2,000h)
每6月
(4,000h)
每1年
(8,000h)
每 12,000
时间
不定期
操作时间
(分)
清洁方法 H04 H04S/
H04SF
H08 H08M H12HS V12 H24
气源清洁 6 6 10 10 14 14 26
油清洁 17172323303057
5. 预防保养 MEC-NXT3-004S0
176 NXT III 机械手册

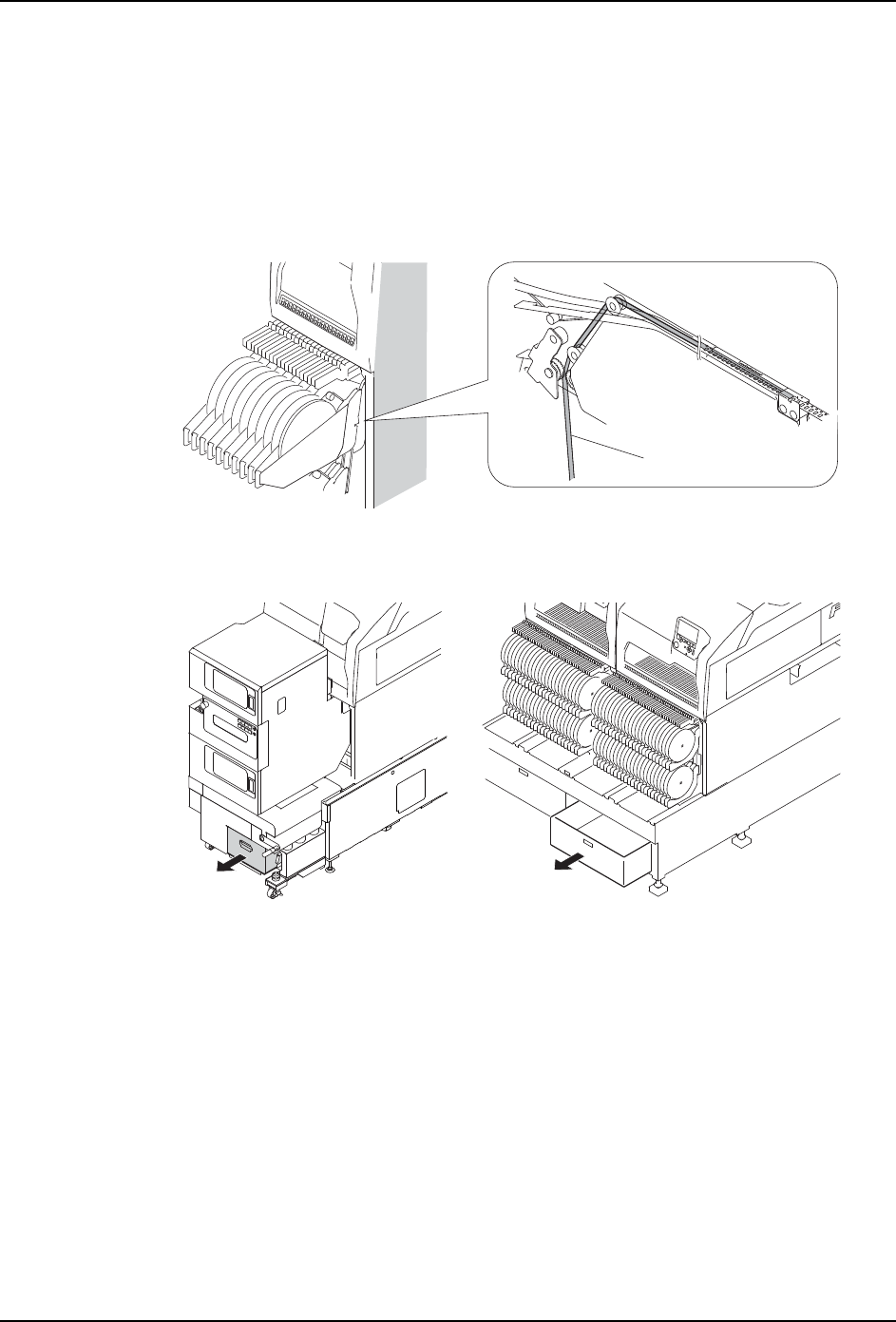

5.3 每天 (24 小时以内 ) 的操作
5.3.1 废料带箱的清扫 ( 每 8 小时 )
请进行料站托架用或者料盘单元 -LT/LTC 用的废料带箱内的清扫 .
注意 )此外 , 操作周期是 8 小时，根据供料器的使用根数等生产条件，操作周期有可能发生
很大变化，请与生产周期相符合，进行定期清扫。
1. 拉出废料带箱到面前。
2. 将从料带供料器上垂落下来的表面薄膜用剪刀剪断。
3. 请除去积存在料站托架或者料盘单元 -LT/LTC 用的废料带箱中的废料带。
4. 请把废料带箱返还到原处。
备注 )在基座内安装有传感器。如果不确实地将废料带箱返还到基座内，废料带处理单元就
不会动作。
01MEC-0966S
㸼䴶㭘㝰
կ఼᭭
01MEC-1388
