LmrNXT3 - 第220页
5. 预防保养 MEC-NXT3-004S0 196 NXT III 机械手册 3. 请夹住夹紧销后拔出来。 注意 )请注意不要划伤吸嘴吸取面。 4. 吸嘴夹紧销在吸嘴吸取面上有 2 个。请将另一个吸嘴夹紧销也同样拆下。 5. 请清扫吸嘴的吸取面。用清洁纸轻轻地擦 去粘附的污垢。 注意 )请不要触摸吸嘴吸取面有的 4 处定位点。 6. 请安装新的吸嘴夹紧销。利用适当尺寸的 棒等确实地插入到安装部分。 注意 )请注意不要使吸嘴划伤夹紧一侧…
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 195
〈H24 工作头〉
1. 拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」。)
2. 旋转过滤器罩环，卸下过滤器套和过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行清洗。污垢严重时，请更换新的部件。
5.6.5 H01/H02/H02F 工作头吸嘴夹紧销的更换和吸嘴吸取面的清扫
1. 拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」)
2. 用老虎钳等夹住吸嘴夹紧销的固定爪一侧，使其容易拆卸。
注意 )请不要触摸吸嘴吸取面有的 4 处定位点。
01MEC-1502J
䗽┚ಞ㖟⧥
䗽┚ಞ
ഴਭ0*7+$
ఈ།㋻䫔
ఈপ䴶
ᅮԡ⚍
1;73+'6D
5. 预防保养 MEC-NXT3-004S0
196 NXT III 机械手册

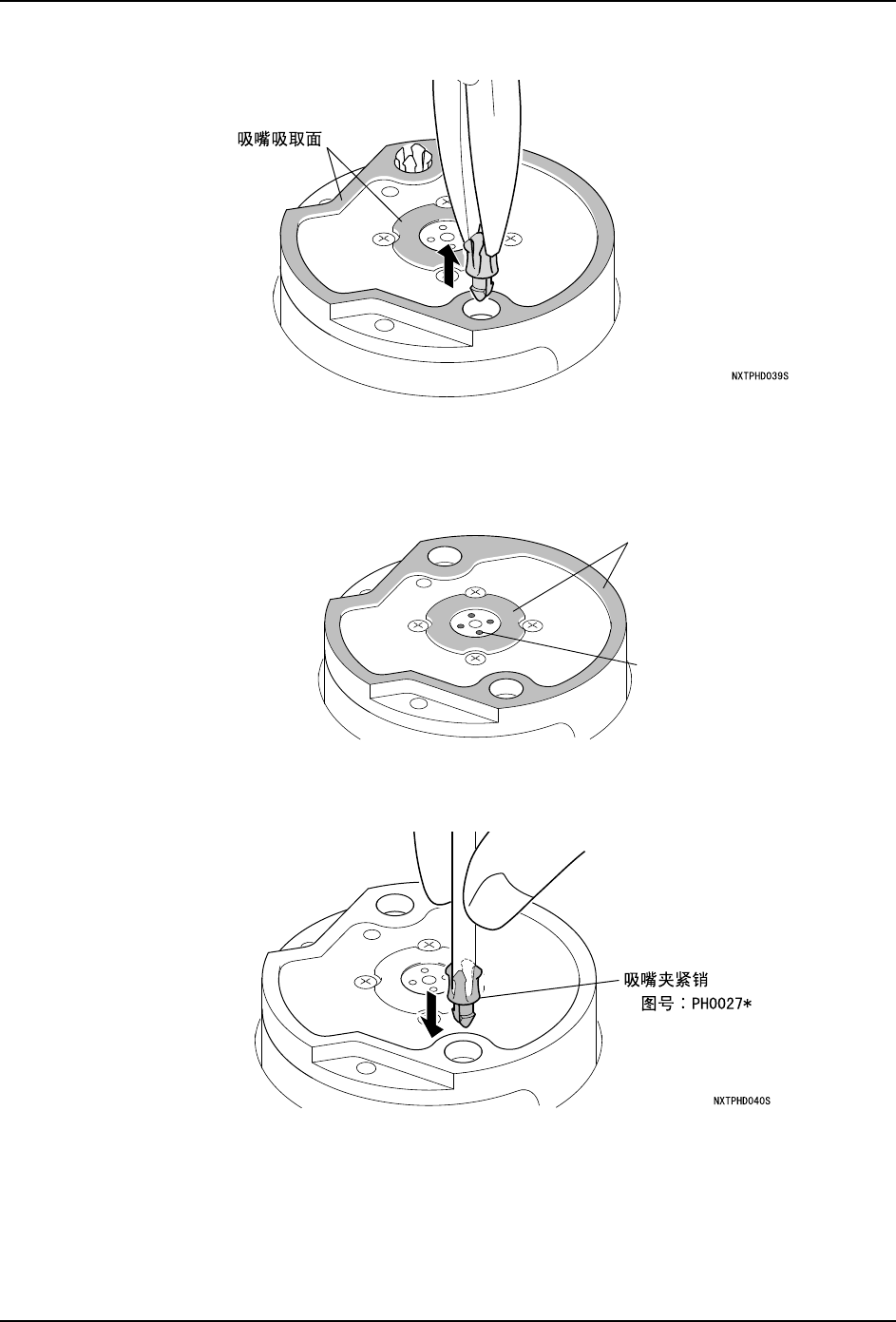

3. 请夹住夹紧销后拔出来。
注意 )请注意不要划伤吸嘴吸取面。
4. 吸嘴夹紧销在吸嘴吸取面上有 2 个。请将另一个吸嘴夹紧销也同样拆下。
5. 请清扫吸嘴的吸取面。用清洁纸轻轻地擦去粘附的污垢。
注意 )请不要触摸吸嘴吸取面有的 4 处定位点。
6. 请安装新的吸嘴夹紧销。利用适当尺寸的棒等确实地插入到安装部分。
注意 )请注意不要使吸嘴划伤夹紧一侧的爪子。
1;73+'6D
ఈপ䴶
ᅮԡ⚍
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 197
5.6.6 H01/H02/H02F 贴装工作头法兰盘过滤器的清扫
1. 拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」。)
2. 请解除过滤器的锁定，拔出过滤器。
3. 使用气枪除去粘付在过滤器上的异物。
5.6.7 贴装工作头升降杆的清扫
〈H04/H04S/H04SF/H08/H08Q/H08M/H08MQ/H12HS/H12HSQ/V12/H24 工作头〉
注意 )· 工作头清洁剂是以清扫 H04、H08、H12 系列、V12 工作头为目的。使用在上述以外
的工作头时，有可能损伤工作头，请绝对不要使用。 · 请按照所决定的周期进行清扫，
不定期进行升降杆的清扫时，根据积存的尘埃量不同，有可能不能获得充分的效果。请
按规定的周期定期性地进行清扫。
进行升降杆的清扫时，需要工作头清扫单元 （QK00C**）。
1. 请将供应外部空气用软管连接到工作头清扫单元 （QK00C**）上。
䖛Ⓒ఼
⊩݄Ⲭ
1;73+'6
01MEC-0523
