MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 199 5. 拿住贴装工作头的手柄，请将工作头的夹 紧部挂在吸嘴头上。将工作头清扫 器上部拉杆 向面前拉倒，请固定贴装工作头 。 6. 请把放在入工作头的下面。或者把盖了布 的箱子放在入工作头的下面。 注意 )请使用不与 贴装工作头相干涉的大箱子 。另外 ，贴装工作 头的装卸请在拆除箱子的状 态下进行。 7. 请安装拆除过滤器状态下的过滤器套子 。详细请参考 「5.…

100%1 / 595
5. 预防保养 MEC-NXT3-004S0
198 NXT III 机械手册
2. 请拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」。)
3. 请拆下贴装工作头侧面盖板。V12、H08M、H08MQ 工作头没有必要拆除盖板。
4. 确认贴装工作头和工作头清扫器的吸嘴头是干净的。如果有异物等附着时，请用布擦
去。
01MEC-1389a
H08/H08Q
H04/H04S/H04SF
H12HS/H12HSQ
0.69 Nm
0.69 Nm
0.69 Nm
0.69 Nm
H24
਌ఈ༈ջⱘᅝ㺙䚼䌈㺙Ꮉ԰༈ⱘ།㋻䚼
01MEC-0526S
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 199
5. 拿住贴装工作头的手柄，请将工作头的夹紧部挂在吸嘴头上。将工作头清扫器上部拉杆
向面前拉倒，请固定贴装工作头。
6. 请把放在入工作头的下面。或者把盖了布的箱子放在入工作头的下面。
注意 )请使用不与贴装工作头相干涉的大箱子。另外，贴装工作头的装卸请在拆除箱子的状
态下进行。
7. 请安装拆除过滤器状态下的过滤器套子。详细请参考 「5.6.4 贴装工作头真空过滤器的
清扫」。
䌈㺙Ꮉ԰༈
01MEC-0527S
ᇚ䌈㺙Ꮉ԰༈ᅝ㺙೼਌
ఈ༈Ϟᑊ㋻㋻ഄय़ܹ㨫
䌈㺙༈
਌ఈ༈
01MEC-0545a
5. 预防保养 MEC-NXT3-004S0
200 NXT III 机械手册

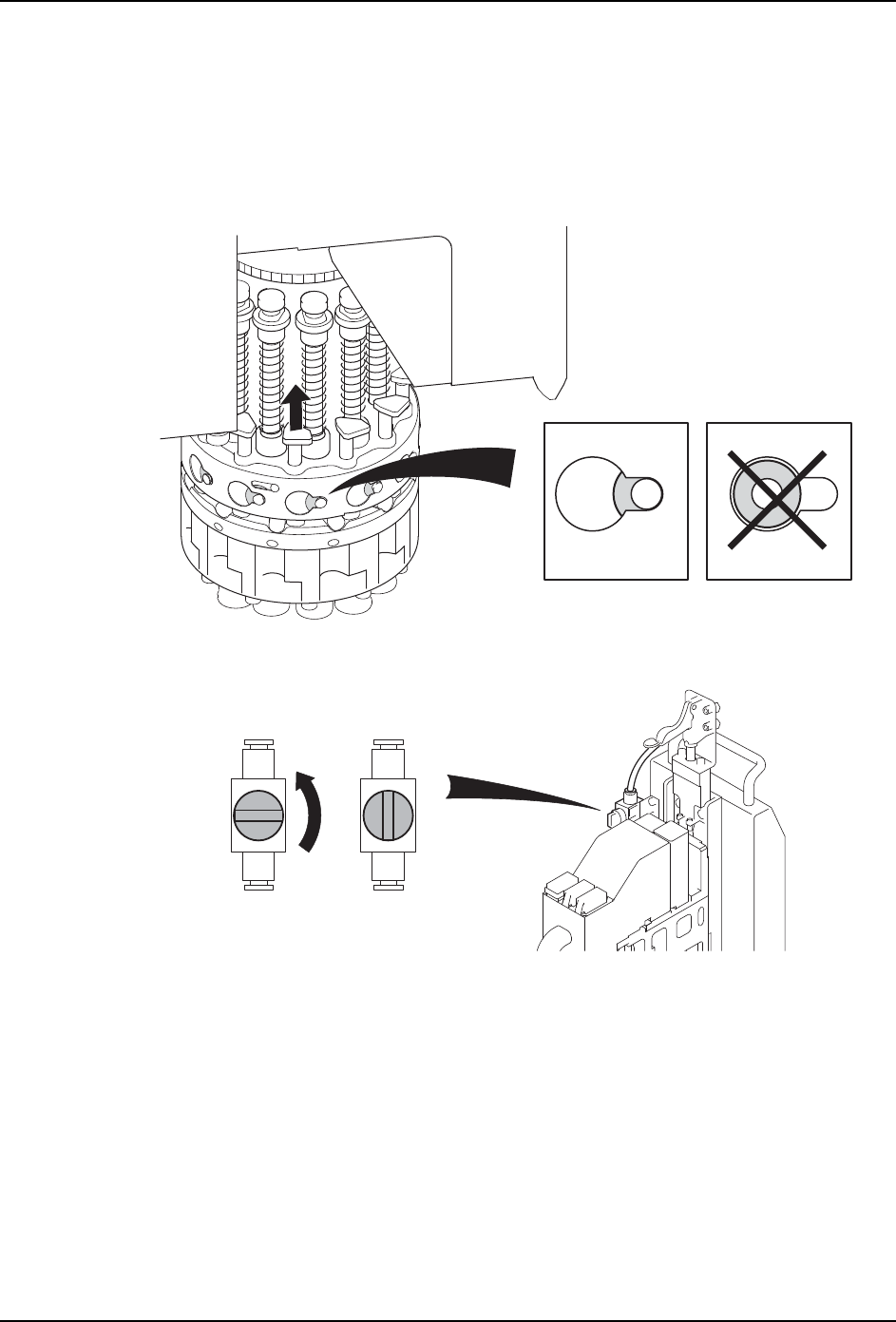

8. 请确认以下的内容。
·空气供应压 0.4MPa ～ 0.5MPa。
·全部的过滤器处于已锁定状态。
·全部的机械阀在上升端。
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
9. 请打开空气压力阀，向贴装工作头供应空气压力。
0(&6
䖛Ⓒ఼䫕ᅮ⢊ᗕ
䖛Ⓒ఼ᵒᓔ⢊ᗕ
01MEC-0528S
䯔ᓔ
䯔݇
