5. 预防保养 MEC-NXT3-004S0
202 NXT III 机械手册

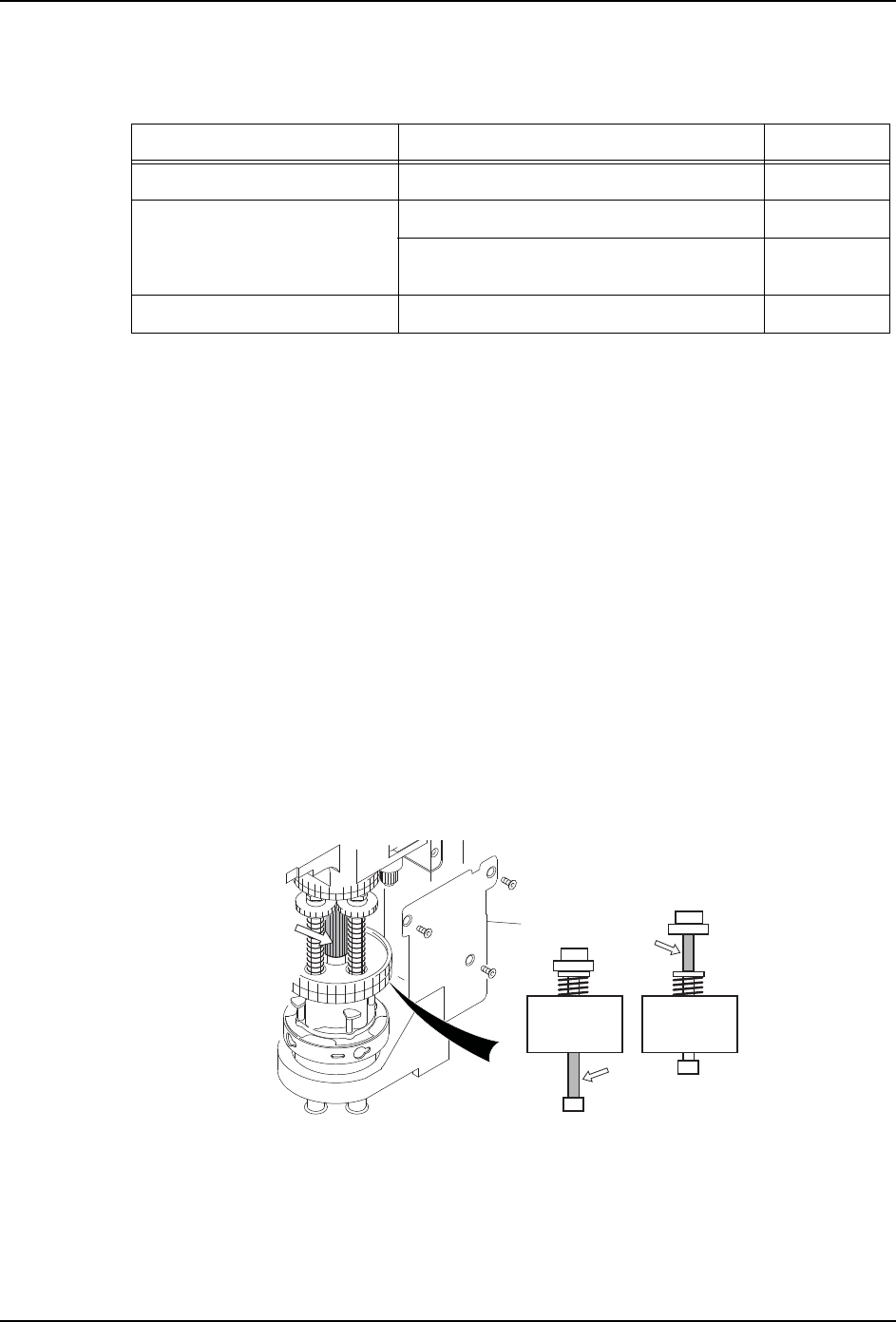

5.6.8 对贴装工作头升降杆周围的加油
〈H04/H04S/H04SF 工作头〉
备注 )升降杆和升降杆齿轮的加油量是每一根的加油量。 对于加油量少的加油作业，推荐使
用治具的注射筒 （S61439）。在注射筒上有刻度，请作为加油量的基准。
1. 拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」。)
2. 请拆除贴装工作头的侧盖板。
3. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (
或者棉棒 ) 里蘸取 biraruT&D 涂敷到升降杆 (1) 上。并且，请确认升降杆是否顺畅地滑
动。
4. 请用蘸有 biraruT&D 的清洁布 （或棉棒）清除升降杆 (1) 周围的污垢。
5. 用沾有 0.035cc 的 VG-EP No.1 B970 的棉棒或者底纹笔涂敷在升降杆 （1）的上侧。
6. 将升降杆下降，涂敷 0.034cc 的 VG-EP No.1 B970 在升降杆 （1）的下侧。
7. 将升降杆 (1) 上下移动，使润滑油适应。
8. 请用清洁的布，擦去渗出的多余的润滑油。
9. 请给所有的升降杆加油。
10.请用清洁的布擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。
11.用沾有 Biral T&D 的清洁布，薄薄地涂在Q轴(2)的齿轮面上。
12.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
13.H04S/H04SF 工作头的时候 , 请给各个升降杆的齿轮 (3) 涂敷 Biral T&D。
润滑油 加油处 加油量 (cc)
VG-EP No.1 B970( 和光化学 ) （1）升降杆 0.069
Biral T&D （Sugai
Chemical Industry）
（2）Q 轴齿轮 ( 下部升降杆侧 ) 0.124
（3）升降杆齿轮 ( 仅仅 H04S/H04SF 工作
头)
0.02
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
NXTPHD022Sb
(1)
(1)
盖板
(2)
0.69 Nm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 203
14.使升降杆齿轮 (3) 上下活动，用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
15.将 MDV235-ZB 薄薄地涂在升降杆内的 O 型圈上。
a. 在升降杆内 O 型圈加油治具上放入指定的润滑油，插入涂敷用注油棒。
b. 请从密封瓶中拔出涂敷用的注油棒。在此，使用刻印为 「H04」的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
(2)
(3)
01MEC-0653
01MEC-1785
01MEC-0011Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
5. 预防保养 MEC-NXT3-004S0
204 NXT III 机械手册
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转
使润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内反复涂敷。
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 孔附近和注油棒孔上记载了工作头名。注油棒上粘附了润滑油时，请务必在与使用的注
油棒相同的工作头名的孔中插入注油棒。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
〈H08/H08Q/H12HS/H12HSQ 工作头〉
H08/H08Q 工作头
0(&6
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
छ䰡ᴚ
ῑ
᪺এ
01MEC-1786
润滑油 加油处 加油量 （cc）
VG-EP No.1 B970( 和光化学 ) （1）升降杆 0.02
Biral T&D （Sugai Chemical
Industry）
（2）Q 轴齿轮 ( 下部升降杆侧 ) 0.272
MDV235-ZB （黑田精工） （3）升降杆内 O 型圈 -
