5. 预防保养 MEC-NXT3-004S0
214 NXT III 机械手册

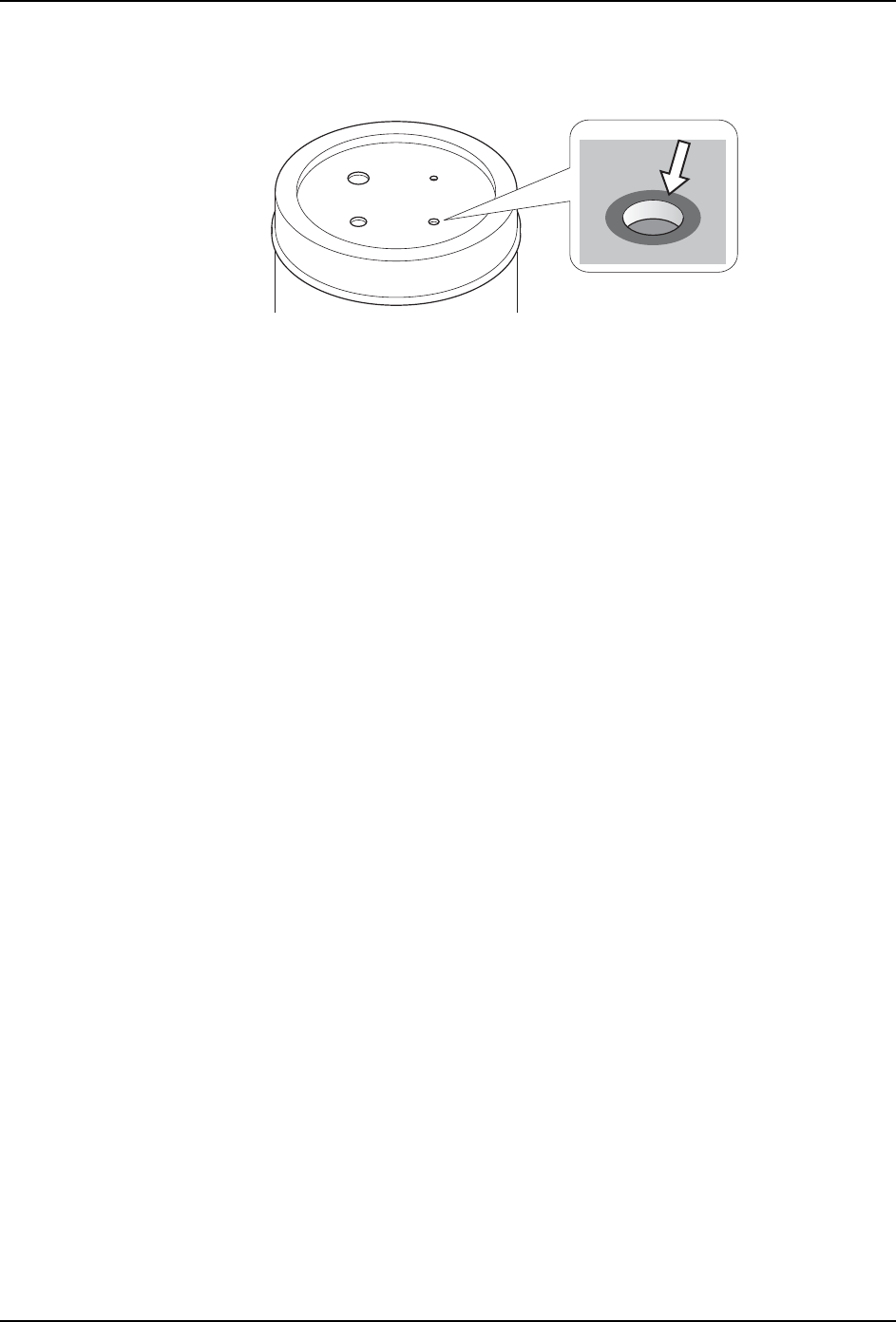

使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 孔附近和注油棒孔上记载了工作头名。注油棒上粘附了润滑油时，请务必在与使用的注
油棒相同的工作头名的孔中插入注油棒。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
01MEC-1786
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 215
5.6.9 贴装工作头机械阀 O 型圈的检查
〈H04/H04S/H04SF/H08/H08Q/H08M/H08MQ/H12HS/H12HSQ/V12/H24 工作头〉
测定机械阀上下动作时的滑动阻力，以此判断 O 型圈的优良与否。
1. 请将测定工作头治具 （AA6KN**）安装在推拉计上。
备注 )推荐使用最大负载值为 10N 的推拉计。
2. 拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」。)

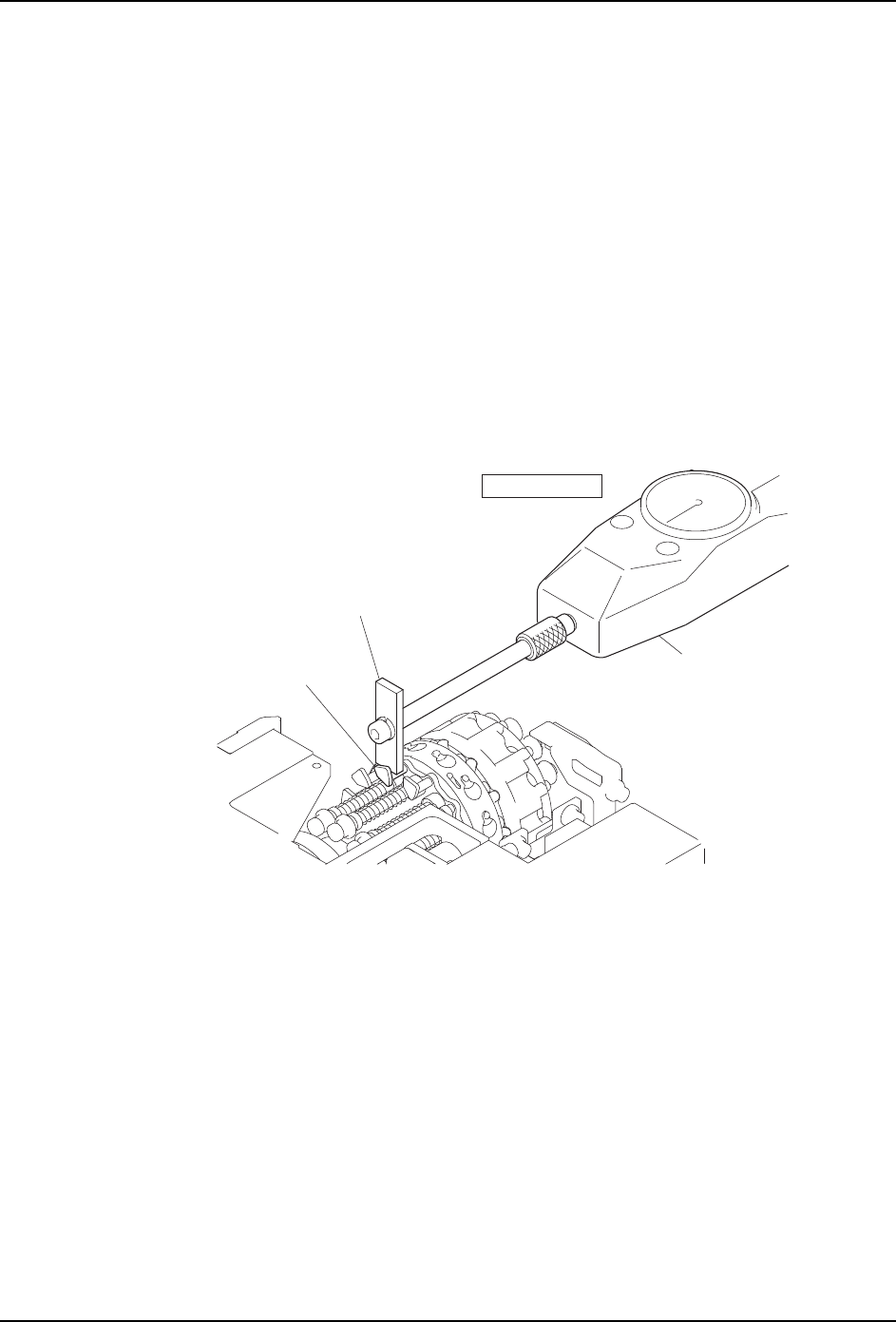

3. 将测定工作头的顶端架在机械阀上，读取机械阀上下动作时推拉计的测定值。
4. 测定全部的机械阀，数值脱离下记公差值时，请更换机械阀的 O 型圈。有关更换方法请
参照 「5.10.12 贴装工作头机械阀 O 型圈的更换和加油」。
·H24 工作头的公差值 :0.3N ～ 2.0N
·H24 工作头以外的工作头公差值 :0.4N ～ 2.0N
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
⌟ᅮ༈⊏
ᴎẄ䯔
ᢝ䅵
1㨪1
0(&6
5. 预防保养 MEC-NXT3-004S0
216 NXT III 机械手册
5.7 每 3 个月 (2000 小时 ) 的操作
5.7.1 主体 ( 基座 · 模组支撑面 ) 的加油
备注 )Fuji 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的参考值。
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）

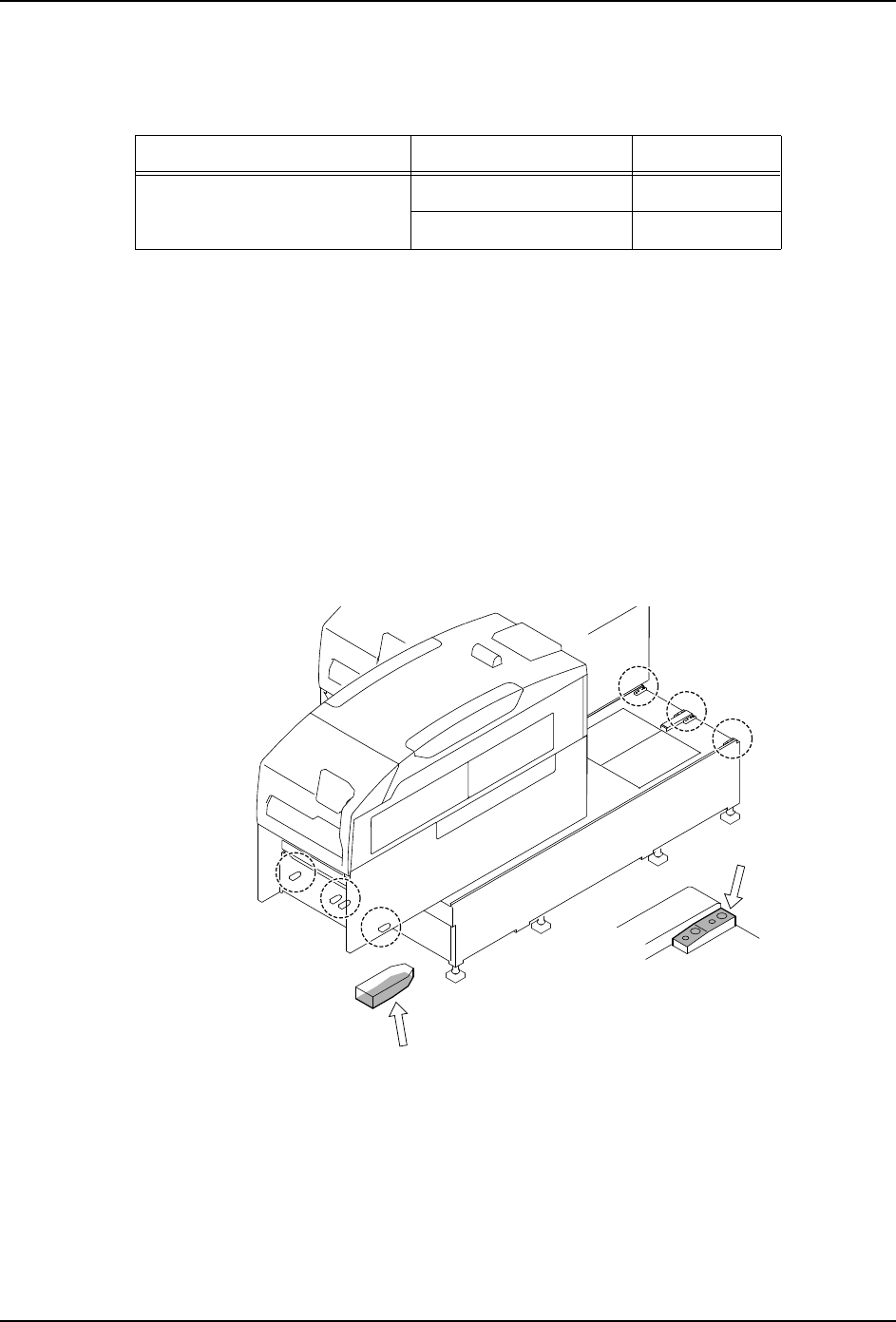

2. 用清洁的布，擦去基座支撑面 (1) 和模组侧支撑面 (2) 的污垢。
3. 取 0.6cc 的 Daphne Eponex No.2 到刷子上。
4. 请用刷子均等地涂敷润滑油到基座的支撑面 (1)。
5. 取 0.4cc 的 Daphne Eponex No.2 到刷子上。
6. 对于模组侧支撑面 (2) 也请同样地均等涂敷润滑油。
7. 用清洁的布，擦去渗出的多余润滑油。
备注 )进行了上述操作后，给支撑块 (8 处 ) 的上下面加油。
备注 )上图表示的是 M6-3 模组的例子，M3-3 模组也按照相同的要领来涂油。
8. 插入模组。（参考 「4.1 模组的拉出 / 插入」）
润滑油 加油处 加油量 （cc）
Daphne Eponex No.2 （出光） 基座侧支撑面 0.6
模组侧支撑面 0.4
NXTBAS008b
(1)
(2)
