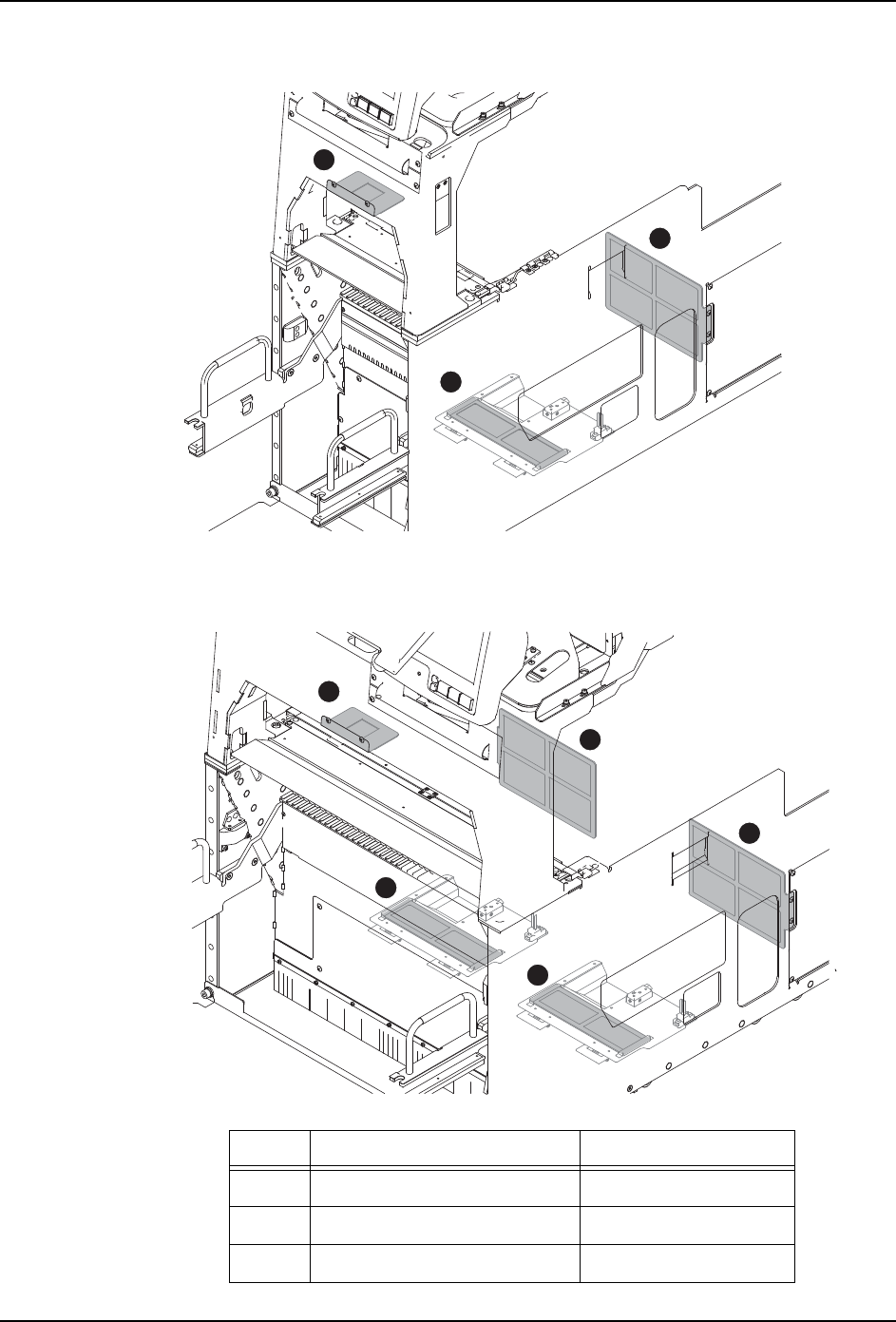

5.7.4 模组内过滤器的清扫
地方 图号
1 模组底部门 2MGTBC0144**
2 模组控制箱部 2MGTBC0141**
3 模组前方脚部 2MGTBC0208**
01MEC-1576
1
3
1
2
3
1
2
2
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 225

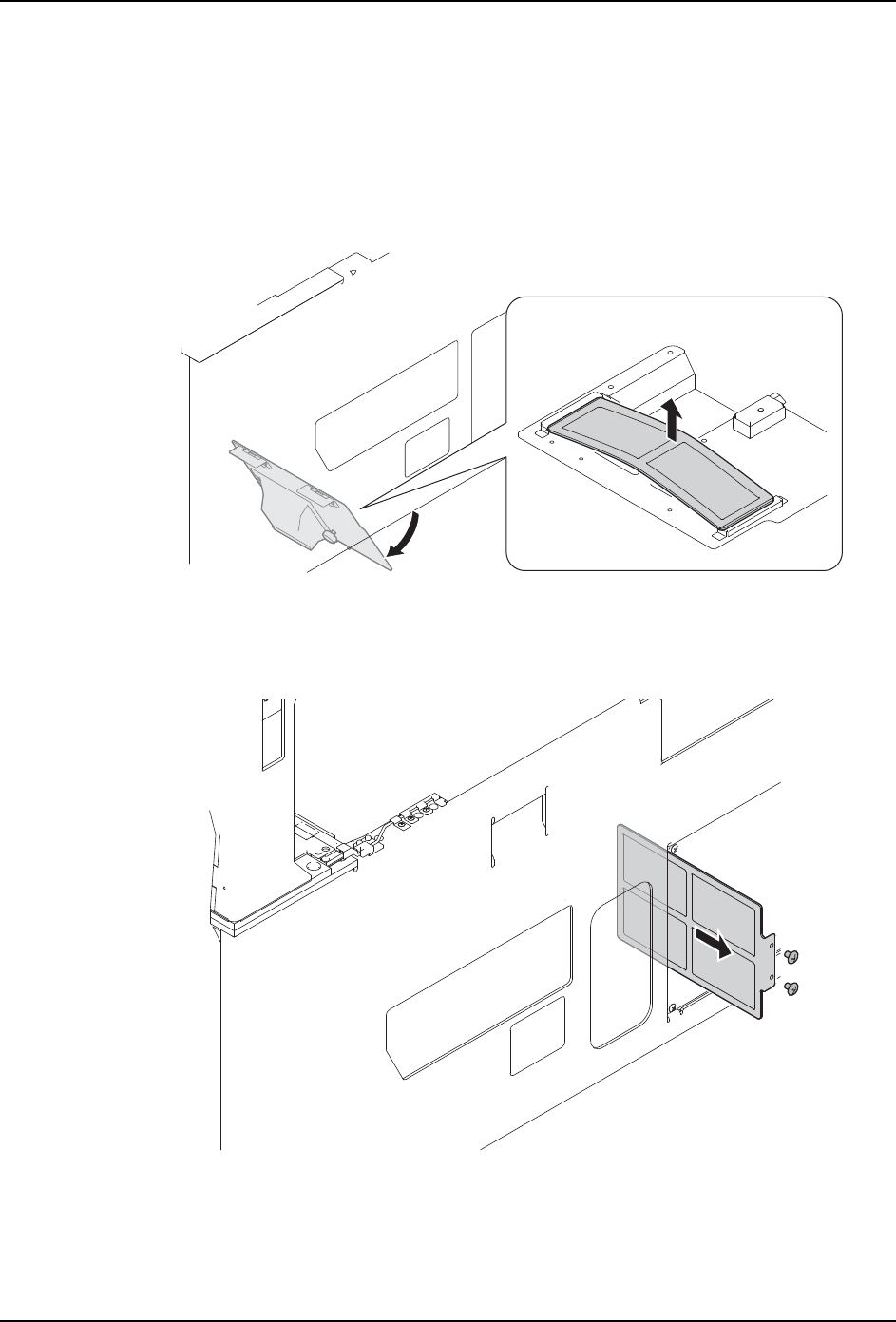

1. 请拉出模组。（参照 「4.1 模组的拉出 / 插入」。）
2. 请按照下记的要领取下模组内的过滤器。
模组底部门的过滤器
a. 请转动把手、打开模组底部门。
b. 请取下安装在门内侧的过滤器。请一边轻轻地弯曲过滤器的框架一边取下。
模组控制箱部的过滤器
a. 请拆除螺丝 (2 个 )，拉出过滤器。
01MEC-1576
01MEC-1578a
1.65 Nm
5. 预防保养 MEC-NXT3-004S0
226 NXT III 机械手册
模组前脚部的过滤器
a. 请拧松螺丝 (2 个 )。
b. 请一边轻轻地弯曲过滤器的框架一边取下螺丝后拉出过滤器。
3. 请吹压缩空气清扫过滤器或者在污垢严重时与新的过滤器更换。
4. 请以与拆除相反的顺序返还过滤器到原来的状态。
01MEC-1579a
1.65 Nm
