MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 227
5.8 每 6 个月 (4000 小时 ) 的操作
5.8.1 机械阀驱动用转臂旋转轴的加油
〈H04/H04S/H04SF/H08/H08Q/H08M/H08MQ/H12HS/H12HSQ/V12 工作头〉
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 拆除贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」）
2. 使用绵棒，擦去转臂旋转轴的污垢。
3. 请使用棉棒等，在步进马达驱动部的转臂旋转轴处涂敷 Daphne Eponex No.2( 出光
)0.002cc。
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
4. 将转臂向旋转方向转动数次，与润滑油粘合。
5. 使用棉棒，擦去多余的润滑油。
润滑油 加油处 加油量 （cc）
Daphne Eponex No.2( 出光 ) 转臂旋转轴 0.002
5. 预防保养 MEC-NXT3-004S0
228 NXT III 机械手册
〈H24 工作头〉
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 拆除贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」）
2. 请拆除左侧的盖板。
3. 使用绵棒，擦去转臂旋转轴的污垢。
4. 请使用棉棒等，在步进马达驱动部的转臂旋转轴处涂敷 Daphne Eponex No.2( 出光
)0.002cc。
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
5. 将转臂向旋转方向转动数次，与润滑油粘合。
6. 使用棉棒，擦去多余的润滑油。
润滑油 加油处 加油量 （cc）
Daphne Eponex No.2( 出光 ) 转臂旋转轴 0.002
01MEC-1511a
0.69 Nm
01MEC-1512
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 229

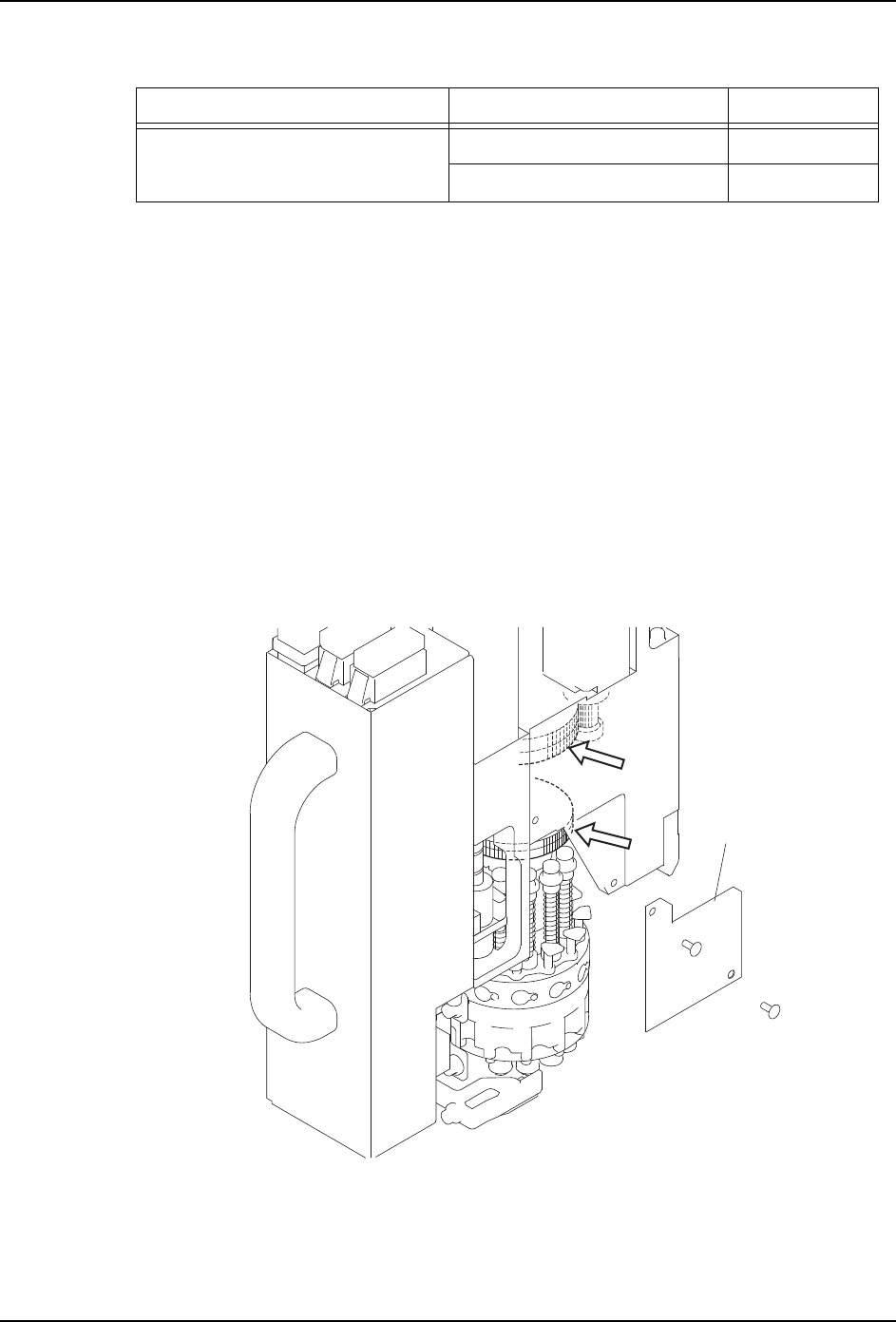

5.8.2 H12HS/H12HSQ 工作头的 Q 轴齿轮和 R 轴齿轮的加油
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」。)
2. 请拆除盖板。
3. 用清洁的布，擦去 Q 轴齿轮 (1) 和 R 轴齿轮 （2）上的旧润滑油和污垢。
4. 取 0.138cc 的 SHC460WT 到毛刷上。
5. 请用刷子在 Q 轴齿轮 (1) 上涂敷润滑油。
6. 取 0.224cc 的 SHC460WT 到毛刷上。
7. 请用刷子在 R 轴齿轮 （2）上涂敷润滑油。
8. 用手动将Q轴齿轮(1)和R轴齿轮(2)旋转，不浪费润滑油进行涂敷。
9. 用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油处 加油量 （cc）
Mobilith SHC460WT(Mobil) (4) Q 轴齿轮 ( 上部马达侧 ) 0.138
(5) R 轴齿轮 0.224
1
01MEC-0904Sa
2
ⴌᶵ
0.69 Nm
