5. 预防保养 MEC-NXT3-004S0 240 NXT III 机械手册 5. 在 Y 轴平形电缆部分，电缆托链 (6) 的外侧有衬垫 (7)，在其外侧重叠了两 根平行电缆 (8，9)。请在下述 指定的地方用刷子涂覆规定量的润 滑油。 ·一边用手动移动 Y 轴，一边对平行电缆的外围、2 根平行电缆之间、平行电缆和 衬垫之间涂敷润滑油。 ·请在距离固定各平行电缆和电 缆托链筋板 (10) 的 50mm 左右的范围内不要涂敷润 滑油。…
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 239
方法
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源 OFF。
3. 请拆除表面螺丝 (2 个 )，放松侧面的螺丝 (1 个 )，拆除顶盖的维修保养门。
4. 请一边手动移动 XY 轴，一边用清洁的布擦去平型电缆上的污垢。
注意 )· 将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，
请不要对工作头施加压力。 · 请不要按压 X 轴齿轮盖罩。齿轮盖罩有可能变形。
润滑油 加油处 加油量 (cc)
SUMITEX 353 ( 住
矿润滑剂 )
M3-3 (1) X 轴平型电缆 1.0
(2) Y 轴平型电缆 （左侧） 1.2
(3) Y 轴平型电缆 （右侧） 0.8
M6-3 (4) X 轴平型电缆 1.2
(5) Y 轴平型电缆 3
警告
当卸下模组上的盖罩在开口部位执行作业时，请注意不要让其他的作业人
员拉出 / 插入模组。身体有可能被挤压而负重伤。
１.５１
.
５
01MEC-1392a
1.65 Nm
5.72 Nm
5. 预防保养 MEC-NXT3-004S0
240 NXT III 机械手册
5. 在 Y 轴平形电缆部分，电缆托链 (6) 的外侧有衬垫 (7)，在其外侧重叠了两根平行电缆
(8，9)。请在下述指定的地方用刷子涂覆规定量的润滑油。
·一边用手动移动 Y 轴，一边对平行电缆的外围、2 根平行电缆之间、平行电缆和
衬垫之间涂敷润滑油。
·请在距离固定各平行电缆和电缆托链筋板 (10) 的 50mm 左右的范围内不要涂敷润
滑油。
注意 )涂覆润滑油的时候，如果将重叠的电缆拉开时，请在涂敷润滑油后返回到原状。
2
3
１.５１
.
５
01MEC-1393
5
7
6
8
10
9
50mm
1
10
50mm
7
6
8
10
9
50mm
1
10
50mm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 241
6. 加润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性传
感器 ( 选项 ) 用线性标尺等没有附着润滑油。如果附着润滑油，请用干净的没有线脚的
干布擦去。
注意 )· 线性标尺附着了润滑油时，在 Y 轴动作时有时会发生错误。 · 擦去的时候，请不要
用力过度以免损伤单元。
7. 作业后，请安装维修保养门。
8. 请取下线性马达轴的保护盖板。
9. 插入模组。（参考 「4.1 模组的拉出 / 插入」）

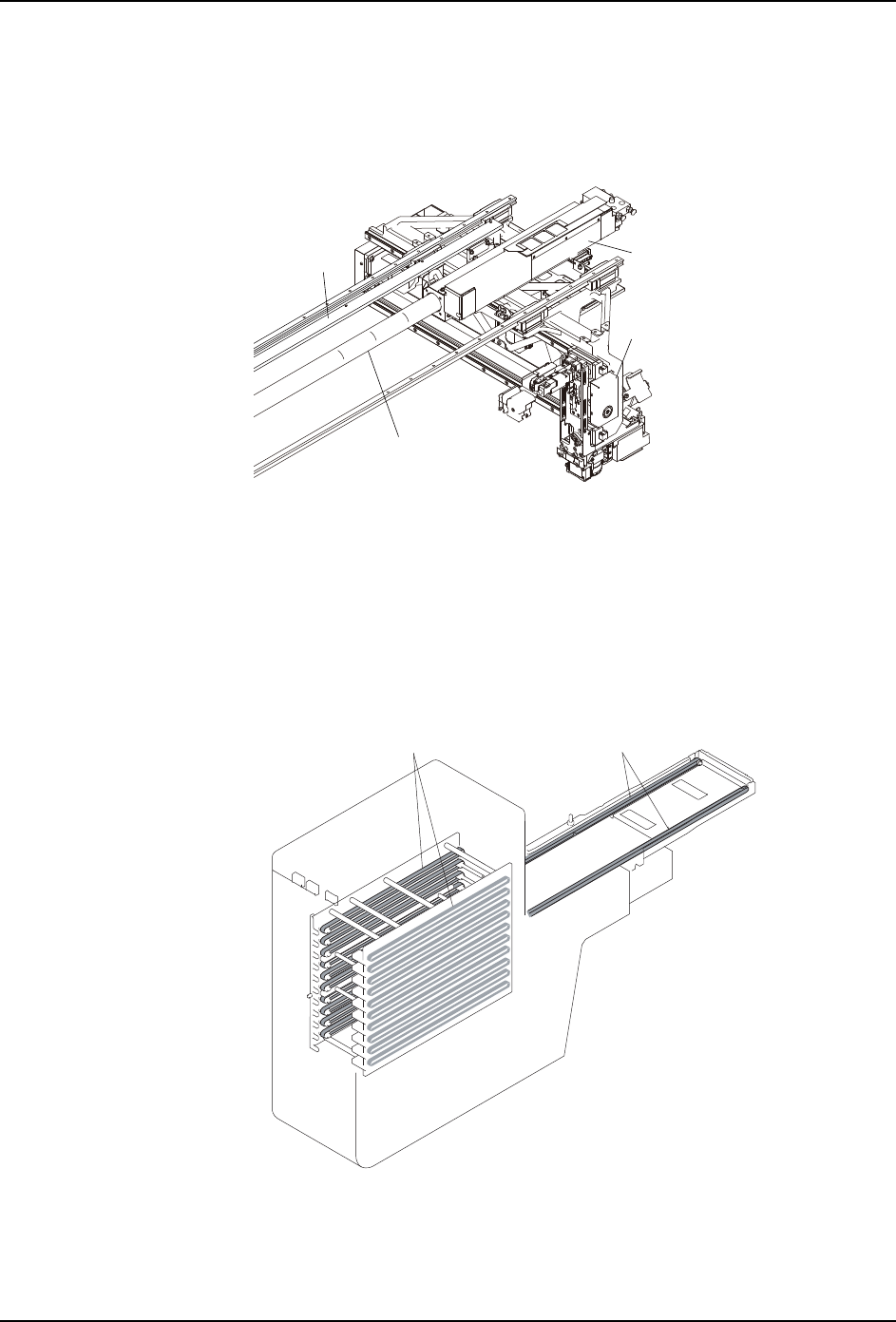

5.8.8 料盘单元 -M 的清扫
1. 拆除料盘单元 -M。（详细请参考 「4.9 料盘单元 -M 的安装、拆除」。)
2. 请用清洁的布擦拭往复臂皮带和料盘箱皮带的表面。
01MEC-1374S
