5. 预防保养 MEC-NXT3-004S0
242 NXT III 机械手册

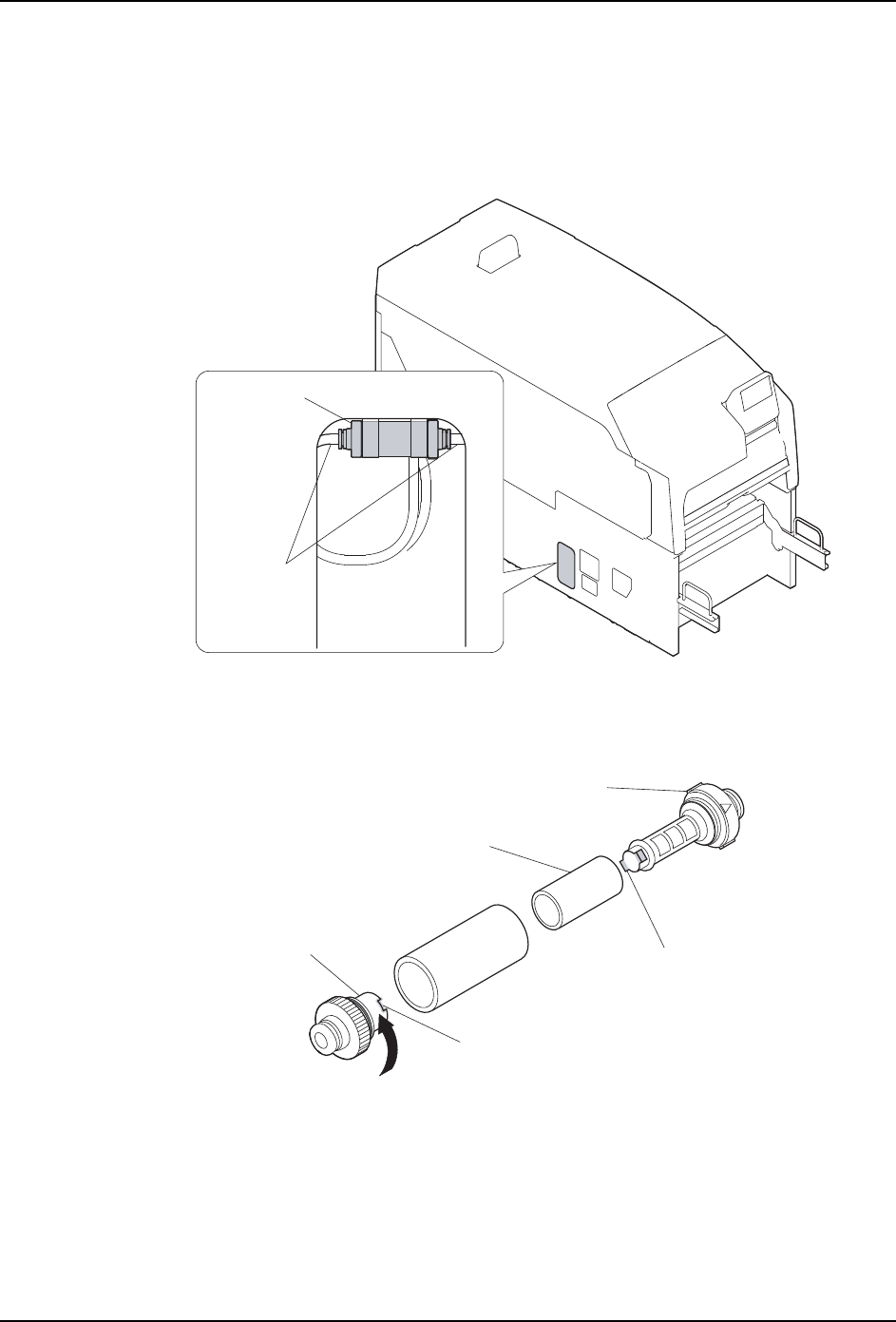

5.8.9 清扫刷单元置放台类型过滤器的清扫
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 请取下模组左侧面的开口内部的过滤器。
备注 )下列插图是 M6-3 模组 , 不过，关于 M3-3 模组在同样的位置上也安装了过滤器。
3. 请从过滤器上取下空气管。
4. 请旋转滤器取出过滤器滤芯。
5. 请使用气枪，除去过滤器滤芯附着的异物。污垢厉害的时候，请更换成新品。
6. 请把过滤器滤芯放入过滤器套中，嵌入到过滤器套的漕上凸起部分，拆去的时候请以相
反的方向旋转锁定。
7. 请按照拆卸的相反步骤还原到机器的原来状态。
01MEC-1033S
ぎ⇨ㅵ
䖛Ⓒ఼
䖛Ⓒ఼఼Ⓒ㢃
ࡈࠖ࡞࠲ࠛࡔࡦ࠻
䖛Ⓒ఼༫
䖛Ⓒ఼༫
01MEC-1034S
ⓩ
ߌ䍋䚼
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 243
5.9 每年 (8000 小时 ) 的操作

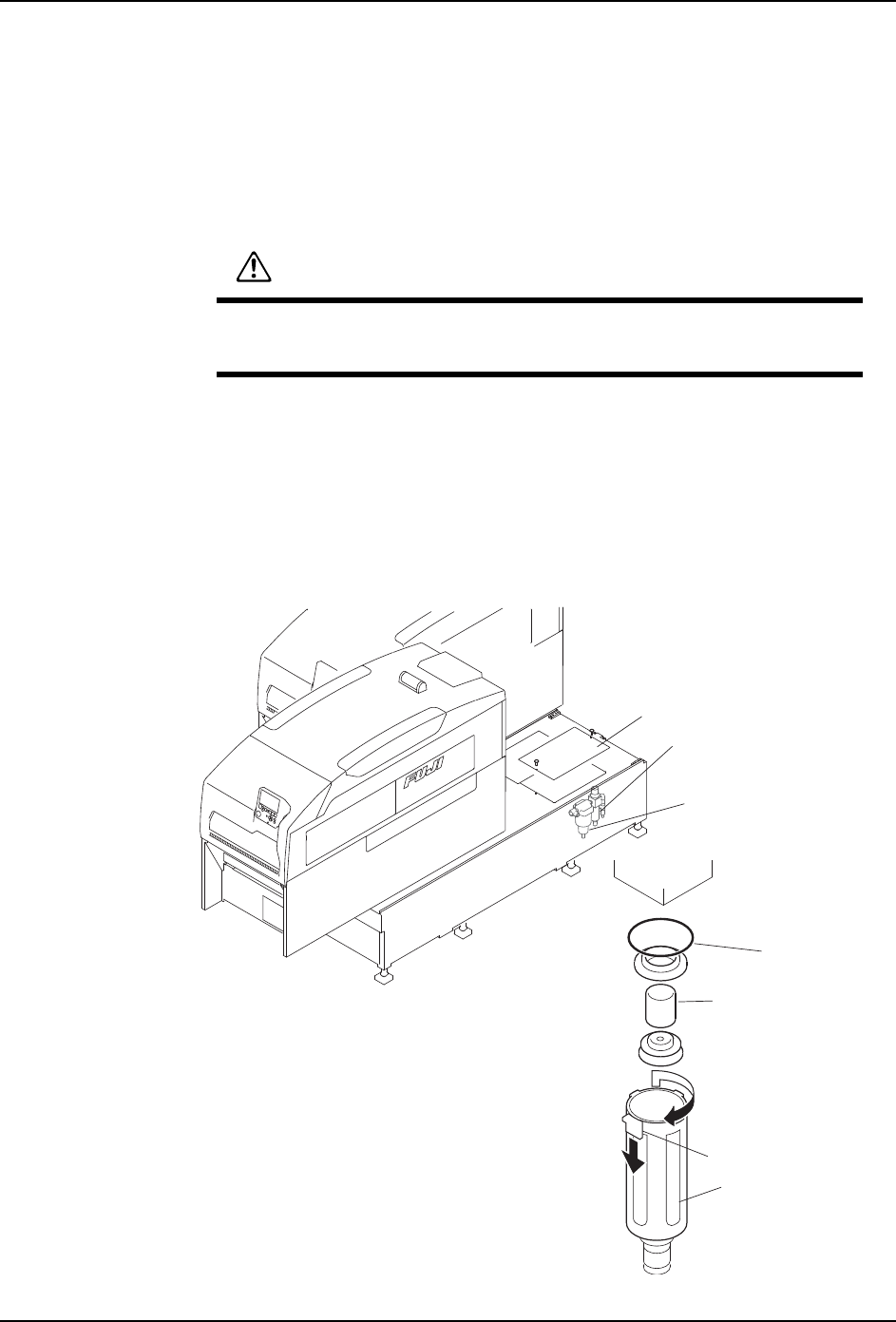

5.9.1 空气调节器的清扫
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 取下基座上的盖板。
4. 转动供应空气用的手柄，停止外部供应空气。
5. 请拔出空气软管，放松供应空气用手柄。管子内的空气被排出。
6. 请在按下空气调节器把手的状态下，转动过滤器套后拆除。
7. 用中性洗涤剂清洗过滤器套。
8. 使用压缩空气吹气清扫滤芯，污垢严重时，请更换新的部品。
警告
当卸下基座上的防护罩、在开口部位进行作业时，请注意不要让其他的作
业人员拉出 / 插入模组。身体有可能被挤压而负重伤。
┚㣥
NXTBAS021Sc
ഴਭφ+&
䗽┚ಞ䈹㢸ಞ
2ශാ
䗽┚ಞྍ
䬷㍝䫤
⒵≊࠼⿱ಞ
ⴌᶵ
3.3 Nm
5. 预防保养 MEC-NXT3-004S0
244 NXT III 机械手册
5.9.2 定位相机中的半透镜的清扫
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 使用清洁纸和 （A4565T）或者外卖的擦眼镜用纸或者棉花棒，将定位相机光源内的半透
镜面的污垢擦去。

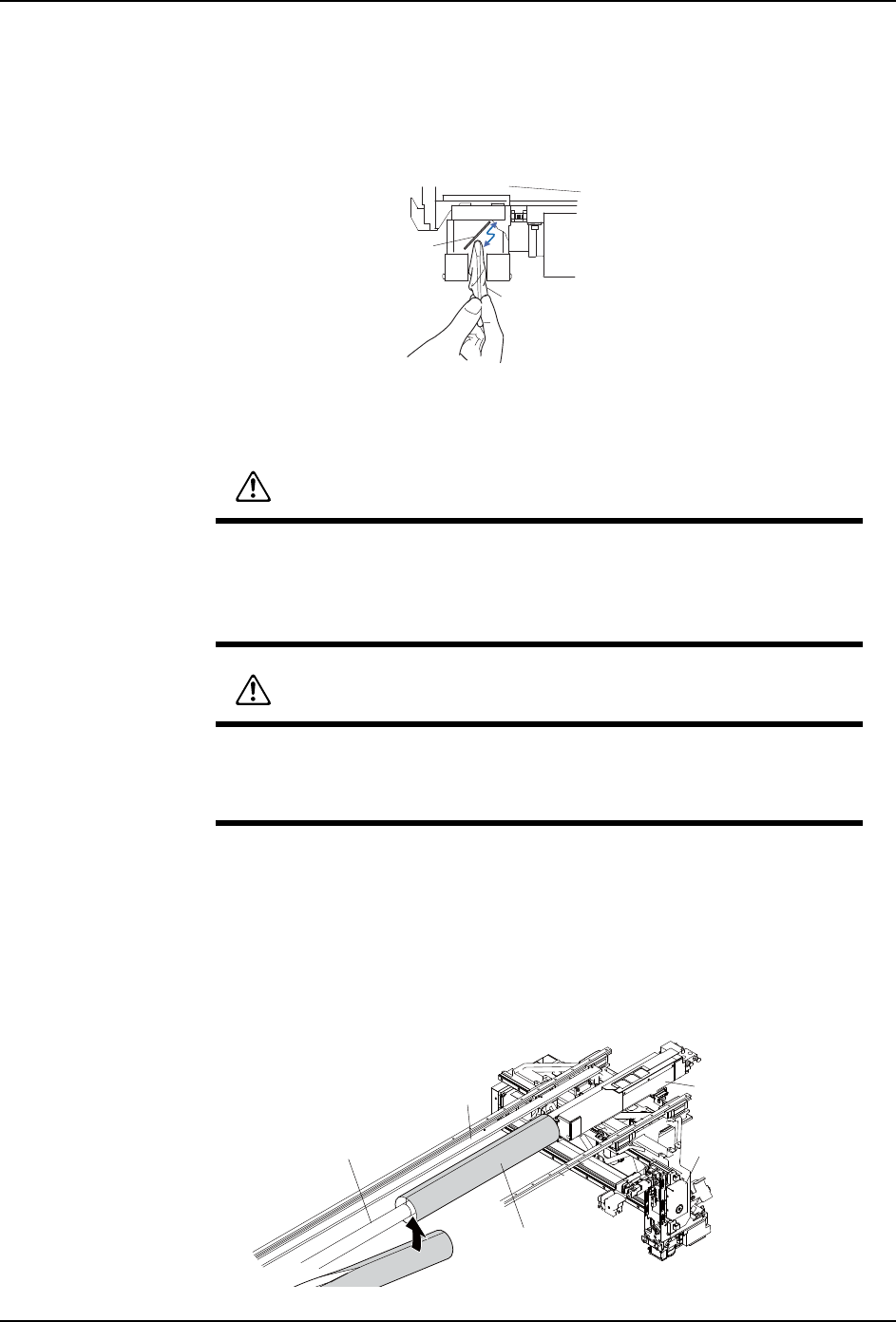

5.9.3 元件相机透镜的清扫
作业时的注意事项
·将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄
时，请不要对工作头施加压力。
·请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
·在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造
成损伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有
必要更换线性马达。
ᅮԡⳌᴎ
ञ䗣䬰
⏙⋕㒌˄$7˅
0(&6D
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温
被灼伤。 模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不
要接近线性马达的轴或者线圈部分 （请离开 400mm 以上进行操作）。有可
能因为磁力造成心藏起搏器的误动。
注意
在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，
请使用非磁性的工具。 在模组的线性马达附近 (55mm 以内 )，请不要将磁
卡、手表、精密仪器等靠近。有可能因磁力而产生故障。
01MEC-1383S
Ｘ轴齿轮罩
线性马达轴
线性马达线圈部分
保护套
线性标尺
