MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 247 P04CL 元件相机以外的时候 1. 拉出模 组。 （参考 「4.1 模组的 拉出 / 插入 」 ） 2. 将主电 源开关 OFF 。 3. 请在线性马达轴处于常温后，安装保护盖 罩。 4. 用螺丝刀将固定盖罩的螺丝 （4 根）松开后拆除。 5. 用扳手拧松立脚螺栓 (4 根 ) 并拆除。小心地拆除照明单元。 6. 用扳手拧松立脚螺栓 (4 根 ) 并拆除。…
5. 预防保养 MEC-NXT3-004S0
246 NXT III 机械手册

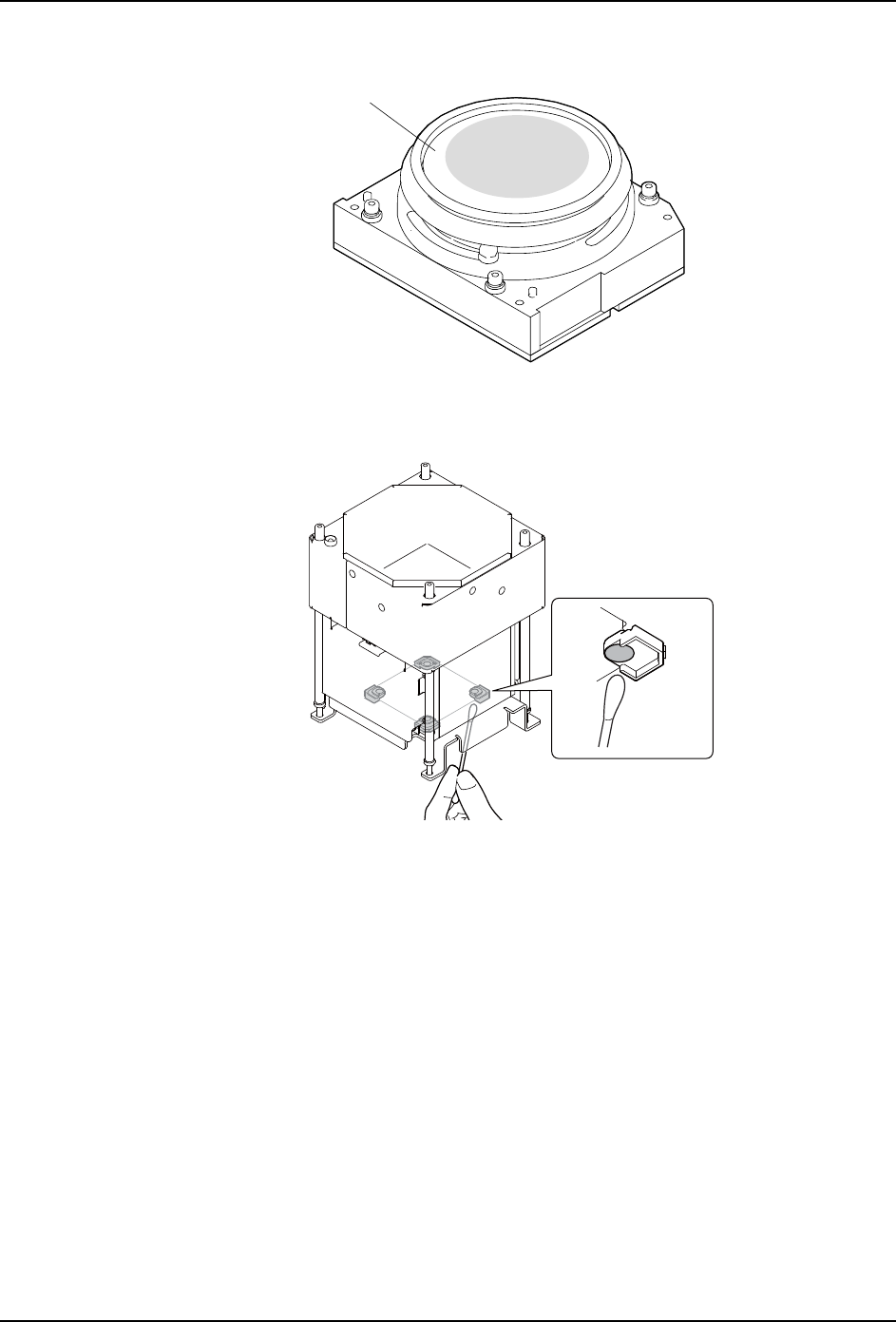

8. 请使用清洁纸 (A4565T)，擦去附着在透镜上的尘埃和污垢。
注意 )擦去的时候，请注意不要过分用力而损伤透镜。
9. 请使用干净的绵棒擦去照明单元下部的镜头 (4处)粘附的尘埃和污垢。
10.请按照与拆除相反的步骤，安装拆除的部件。
注意 )安装照明单元的时候，请注意导线不要缠绕立脚螺栓，有可能发生短路。此外，请注
意不要触碰照明单元下部的 4 个镜子 (2)。
11.请拆除线性马达轴的保护盖罩。
12.将主电源开关 ON 后接通模组的电源。
13.插入模组。（参考 「4.1 模组的拉出 / 插入」）
01MEC-0967S
䗣䬰
01MEC-1568
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 247

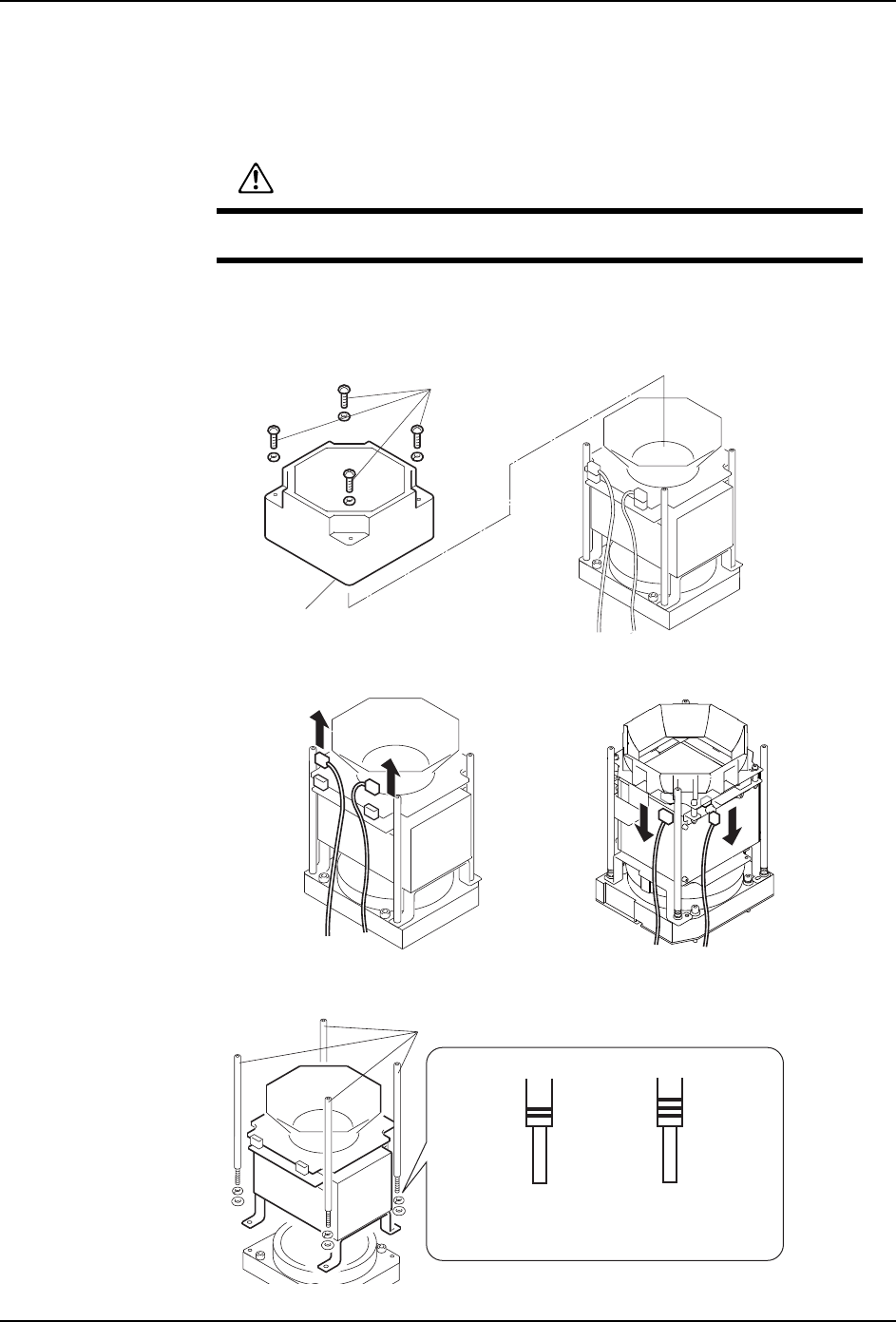

P04CL 元件相机以外的时候
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 请在线性马达轴处于常温后，安装保护盖罩。
4. 用螺丝刀将固定盖罩的螺丝 （4 根）松开后拆除。
5. 用扳手拧松立脚螺栓 (4 根 ) 并拆除。小心地拆除照明单元。
6. 用扳手拧松立脚螺栓 (4 根 ) 并拆除。小心地拆除照明单元。
警告
在进行作业前，务必切断机器主电源。
NXTPCA003Sb
⚥㖟
㷰ѓ0
0.69 Nm
01MEC-1396S
P05相机
MP05CL相机
01MEC-1397Sa
3.92 Nm
5. 预防保养 MEC-NXT3-004S0
248 NXT III 机械手册

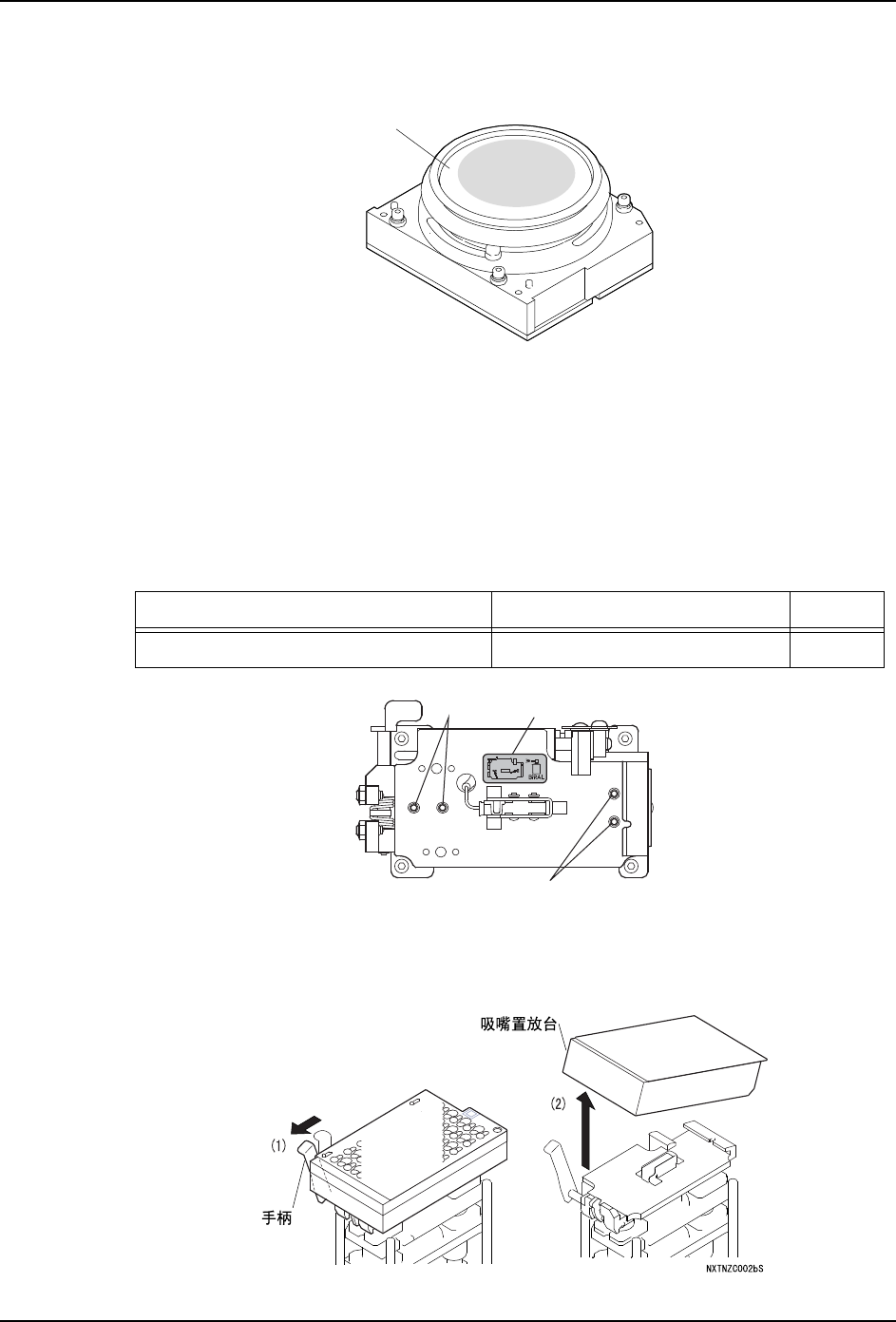

7. 请使用清洁纸 (A4565T)，擦去附着在透镜上的尘埃和污垢。
注意 )擦去的时候，请注意不要过分用力而损伤透镜。
8. 请按照与拆除相反的步骤，安装拆除的部件。
注意 )安装照明单元的时候，请注意导线不要缠绕立脚螺栓，有可能发生短路。
9. 请拆除线性马达轴的保护盖罩。
10.将主电源开关 ON 后接通模组的电源。
11.插入模组。（参考 「4.1 模组的拉出 / 插入」）
5.9.4 吸嘴更换器升降用轴的加油
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 请拆除吸嘴置放台。
01MEC-0967S
䗣䬰
润滑油 加油处 加油量
Biral T&D (Sugai Chemical Industry) 升降用轴 （有加油口的更换器） 0.9cc
30MEC-0047S
ࡴ⊍ষ
ࡴ⊍ⱘᣛ⼎ᷛ䆄
ࡴ⊍ষ
