MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 247
P04CL 元件相机以外的时候
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 请在线性马达轴处于常温后，安装保护盖罩。
4. 用螺丝刀将固定盖罩的螺丝 （4 根）松开后拆除。
5. 用扳手拧松立脚螺栓 (4 根 ) 并拆除。小心地拆除照明单元。
6. 用扳手拧松立脚螺栓 (4 根 ) 并拆除。小心地拆除照明单元。
警告
在进行作业前，务必切断机器主电源。
NXTPCA003Sb
⚥㖟
㷰ѓ0
0.69 Nm
01MEC-1396S
P05相机
MP05CL相机
01MEC-1397Sa
3.92 Nm
5. 预防保养 MEC-NXT3-004S0
248 NXT III 机械手册
7. 请使用清洁纸 (A4565T)，擦去附着在透镜上的尘埃和污垢。
注意 )擦去的时候，请注意不要过分用力而损伤透镜。
8. 请按照与拆除相反的步骤，安装拆除的部件。
注意 )安装照明单元的时候，请注意导线不要缠绕立脚螺栓，有可能发生短路。
9. 请拆除线性马达轴的保护盖罩。
10.将主电源开关 ON 后接通模组的电源。
11.插入模组。（参考 「4.1 模组的拉出 / 插入」）
5.9.4 吸嘴更换器升降用轴的加油
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 请拆除吸嘴置放台。
01MEC-0967S
䗣䬰
润滑油 加油处 加油量
Biral T&D (Sugai Chemical Industry) 升降用轴 （有加油口的更换器） 0.9cc
30MEC-0047S
ࡴ⊍ষ
ࡴ⊍ⱘᣛ⼎ᷛ䆄
ࡴ⊍ষ
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 249
3. 请向加油口各加 0.9cc 的 Biral T&D 润滑油。
5.9.5 贴装工作头真空过滤器的更换 〈
〈H04/H04S/H04SF/H08/H08Q/H08M/H08MQ/H12HS/H12HSQ/V12/H24 工作头〉
请将贴装工作头真空过滤器与新品进行更换。（关于更换方法，请 「5.6.4 贴装工作头真空
过滤器的清扫」）
5.9.6 线性马达冷却风扇过滤器的更换
请检查线性马达冷却风扇过滤器的污垢，污垢严重时与新品进行更换。（关于更换方法，请
「5.7.2 线性马达冷却风扇过滤器的清扫」）
5.9.7 置放台类型清扫单元的刷子的更换
1. 请准备安装清扫单元的吸嘴置放台。
2. 请使用一字形螺丝刀拆除连接在刷子部分的气管的接头。
3. 请拆除螺丝 （2 根）后安装刷子。
4. 请将新的刷子插入到定位销中，然后按照相反的步骤安装刷子。

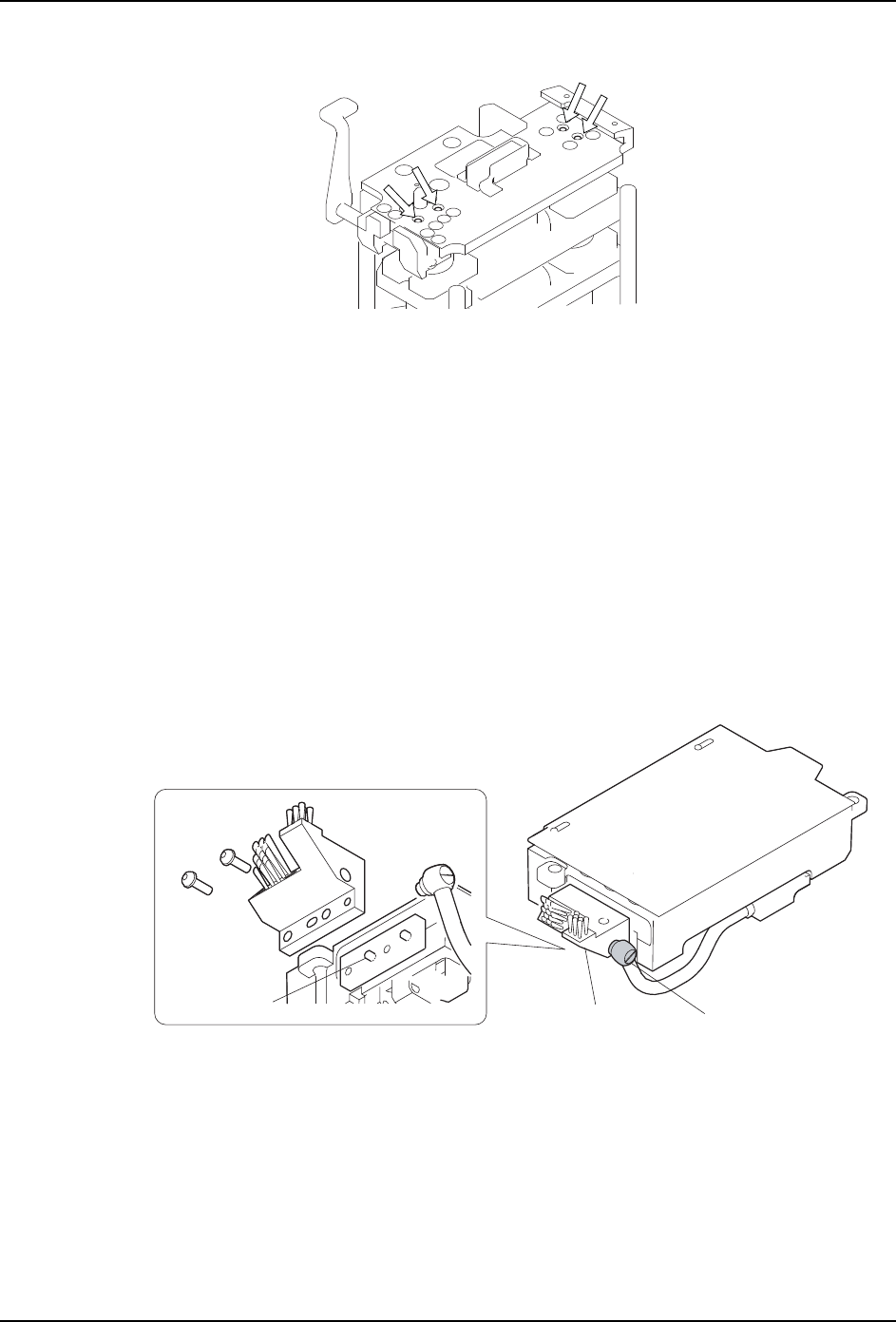

NXTNCZ030
ࠋᄤ
༈
ᅮԡ䫔
01MEC-1091S
