5. 预防保养 MEC-NXT3-004S0 250 NXT III 机械手册 5.9.8 搬运轨道电路板通过传感器的清扫 用干净的绵棒清扫安装在搬运轨道两端的电路板通过传感器的发受 光面。 清扫时请在拉出 模组的状态下工作。 备注 )当电路板停止位置发生错误时也请同样进行清扫 传感器。 1. 请拉出模组。( 参照 「 「4.1 模组的拉出 / 插入」 」。 ) 2. 当搬运轨道内有电路板时请除去。 3. 请使用干净的绵棒清扫全部传感器…
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 249
3. 请向加油口各加 0.9cc 的 Biral T&D 润滑油。
5.9.5 贴装工作头真空过滤器的更换 〈
〈H04/H04S/H04SF/H08/H08Q/H08M/H08MQ/H12HS/H12HSQ/V12/H24 工作头〉
请将贴装工作头真空过滤器与新品进行更换。（关于更换方法，请 「5.6.4 贴装工作头真空
过滤器的清扫」）
5.9.6 线性马达冷却风扇过滤器的更换
请检查线性马达冷却风扇过滤器的污垢，污垢严重时与新品进行更换。（关于更换方法，请
「5.7.2 线性马达冷却风扇过滤器的清扫」）
5.9.7 置放台类型清扫单元的刷子的更换
1. 请准备安装清扫单元的吸嘴置放台。
2. 请使用一字形螺丝刀拆除连接在刷子部分的气管的接头。
3. 请拆除螺丝 （2 根）后安装刷子。
4. 请将新的刷子插入到定位销中，然后按照相反的步骤安装刷子。
NXTNCZ030
ࠋᄤ
༈
ᅮԡ䫔
01MEC-1091S
5. 预防保养 MEC-NXT3-004S0
250 NXT III 机械手册
5.9.8 搬运轨道电路板通过传感器的清扫

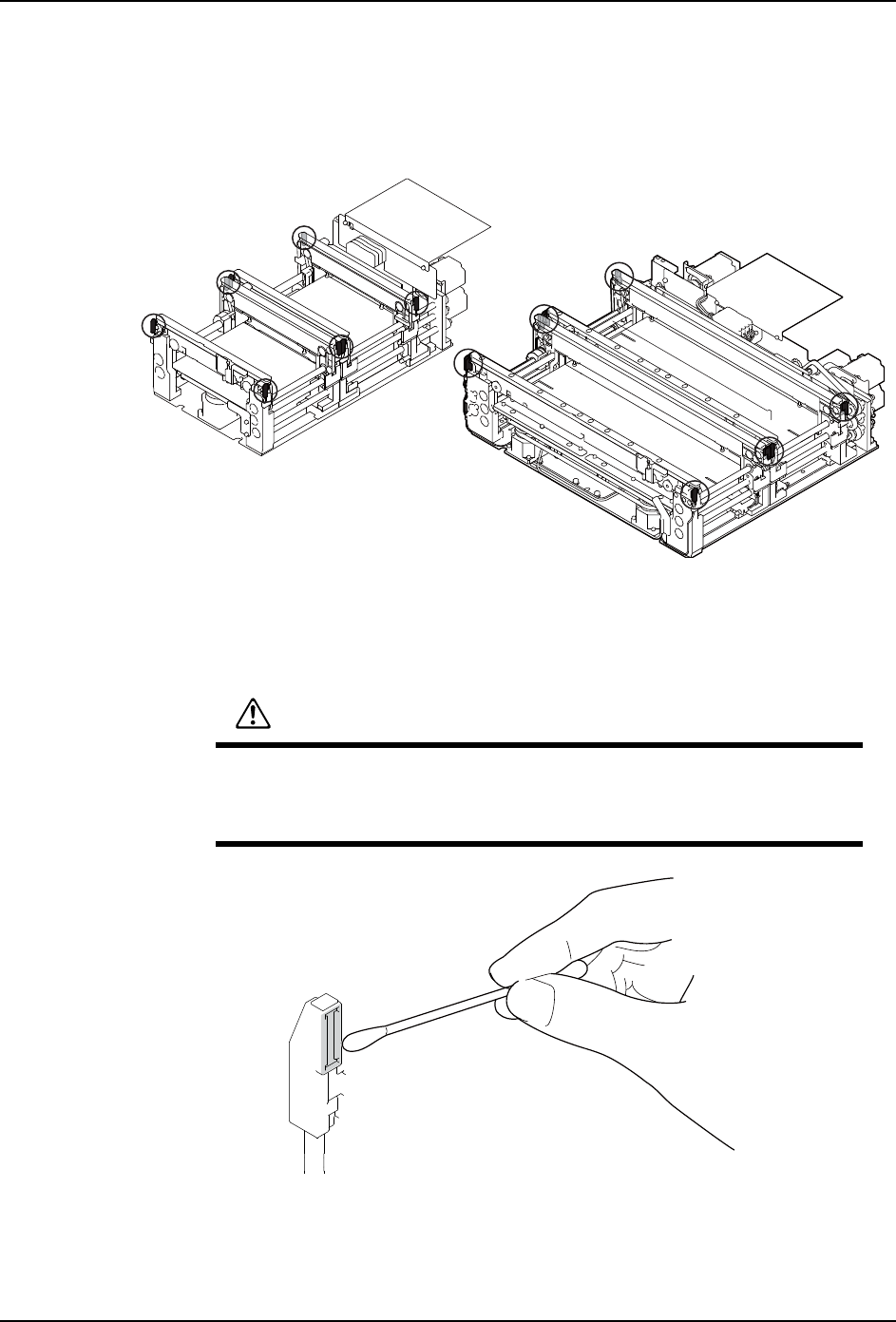

用干净的绵棒清扫安装在搬运轨道两端的电路板通过传感器的发受光面。清扫时请在拉出
模组的状态下工作。
备注 )当电路板停止位置发生错误时也请同样进行清扫传感器。
1. 请拉出模组。( 参照 「「4.1 模组的拉出 / 插入」」。 )
2. 当搬运轨道内有电路板时请除去。
3. 请使用干净的绵棒清扫全部传感器的照射、受光面。
4. 请确认传感器的照射、受光面上没有挂丝。有挂丝的时候请再次进行清扫。
5. 请插入模组。
警告
请不要直接看影像处理光源、电路板搬运确认传感器光源。请使用太阳镜
等有色的保护眼镜。如果光线直接照射到眼睛上的话，有可能使眼睛受
伤。
01MEC-1332
01MEC-1398
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 251
5.10 每 12000 小时的操作
5.10.1 湿气分离器的清扫
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 请将主电源开关 OFF。
3. 取下基座上的盖板。
4. 请转动供应空气用的手柄，停止外部供应空气。
5. 请拔出空气软管，放松供应空气用手柄。排出管子内的空气。
6. 拧松安装螺栓，拆下滤芯 Assy。
7. 使用压缩空气吹气清扫滤芯，污垢严重时，请更换新的部品。
备注 )请将滤芯 Assy 向上安装在有孔的一面。
警告
当卸下基座上的防护罩、在开口部位进行作业时，请注意不要让其他的作
业人员拉出 / 插入模组。身体有可能被挤压而负重伤。
NXTBAS022Sf
┚㣥$VV\
ഴਭ+%
ⴌᶵ
䗽┚ಞ䈹㢸ಞ
⒵≊࠼⿱ಞ
3.3 Nm
