MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 269 6. 将新的 O 型圈 （本公司图号：A5053C）从 O 型圈更换治具的细端部分套入，撑开 O 型 圈。将推杆插入到 O 型圈更换治具中，在推杆上 的槽和治具端面吻合的状态下，将 O 型 圈（ 6个 ） 套 入 。 7. 使用刷子蘸取指定的润滑油脂，并涂敷在 机械阀 O 型圈的表面。 8. 将机械阀返回到原来的位置，安装机械阀 压块，并使用螺栓固定。 注意…

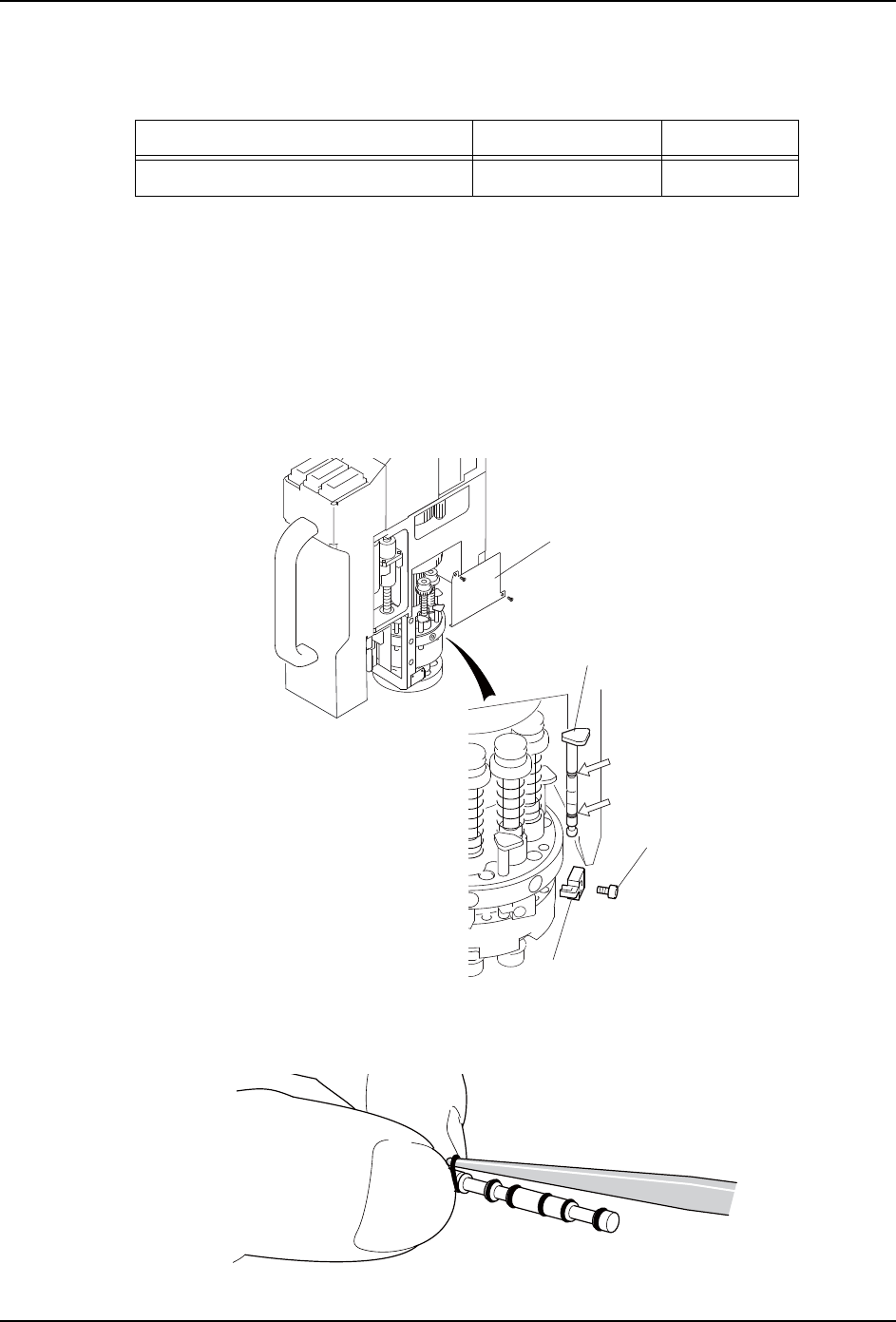

5. 预防保养 MEC-NXT3-004S0
268 NXT III 机械手册
5.10.12 贴装工作头机械阀 O 型圈的更换和加油
<H04/H04S/H04SF/H08/H08Q/H12HS/H12HSQ 工作头 >
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 拆除贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」）
2. 拆下工作头的侧面盖板。
3. 拆下进行更换的机械阀压块的安装螺栓。
4. 将机械阀向上方拉起。
备注 )下记插图是 H08 工作头，其他工作头也请进行同样的操作。
5. 将机械阀的 O 型圈用手指夹住后使其弯曲。在产生的 O 型圈和推杆之间的间隙中，插入
O 型圈更换治具 （本公司图号：PM072M*）的细端部分，并将 O 型圈 （6 个）取出。
润滑油 加油位置 加油量 (cc)
MDV235-ZB （黑田精工）（K3032K） 机械阀 O 型圈 0.003
NXTPHD009Se
机械阀压块
机械阀
盖板
紧固转矩
0.35 Nm
安装螺栓
0.69 Nm
01MEC-0569b

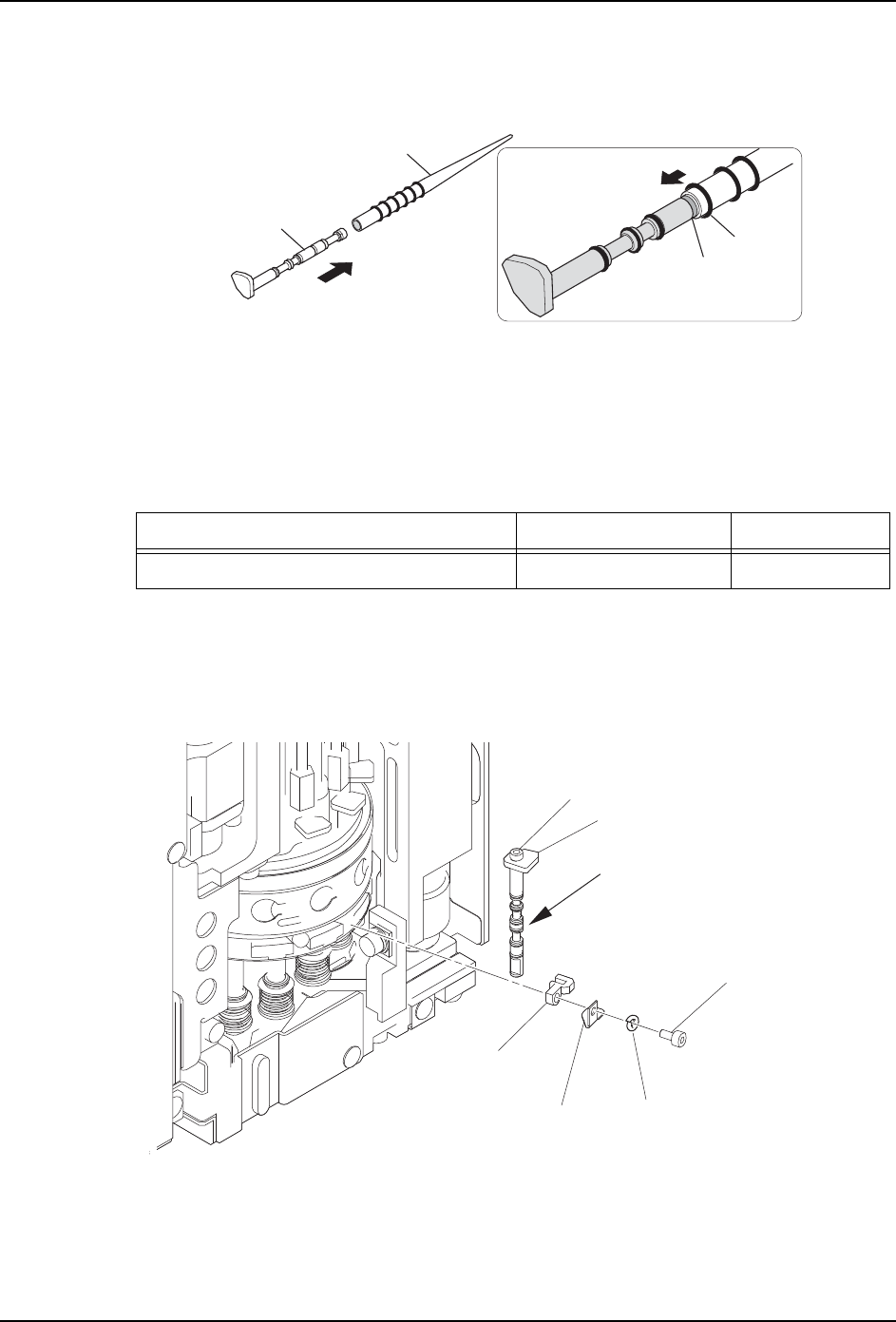

MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 269
6. 将新的 O 型圈 （本公司图号：A5053C）从 O 型圈更换治具的细端部分套入，撑开 O 型
圈。将推杆插入到 O 型圈更换治具中，在推杆上的槽和治具端面吻合的状态下，将 O 型
圈（6个）套入。
7. 使用刷子蘸取指定的润滑油脂，并涂敷在机械阀 O 型圈的表面。
8. 将机械阀返回到原来的位置，安装机械阀压块，并使用螺栓固定。
注意 )请遵守机械阀压块的拧紧力矩。否则会损坏贴装工作头的螺栓孔。
5.10.13 V12 工作头的机械阀 O 型圈的更换和加油
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 请拆除贴装工作头。( 详细请参考 「4.3 贴装工作头的拆除、安装」）
2. 请拆下固定螺栓，拆下下盖板和机械阀压块。
ῑ
ᴚ
2ൟᤶ⊏
2ൟ
0(&6
润滑油 加油处 加油量 （cc）
MDV235-ZB （黑田精工）（K3032K） (1) 机械阀 O 型圈 0.003
01NST-0877Sb
ᴎẄ䯔य़ഫ
ϟⲪᵓ
ᅮ㶎ᷧ
㋻䕀ⶽ˖1P
ᴎẄ䯔
ᅮ㶎ᷧ
㋻䕀ⶽ˖1P
ൿ
2ൟ⦃㧔Ͼ㧕
ো˖$&

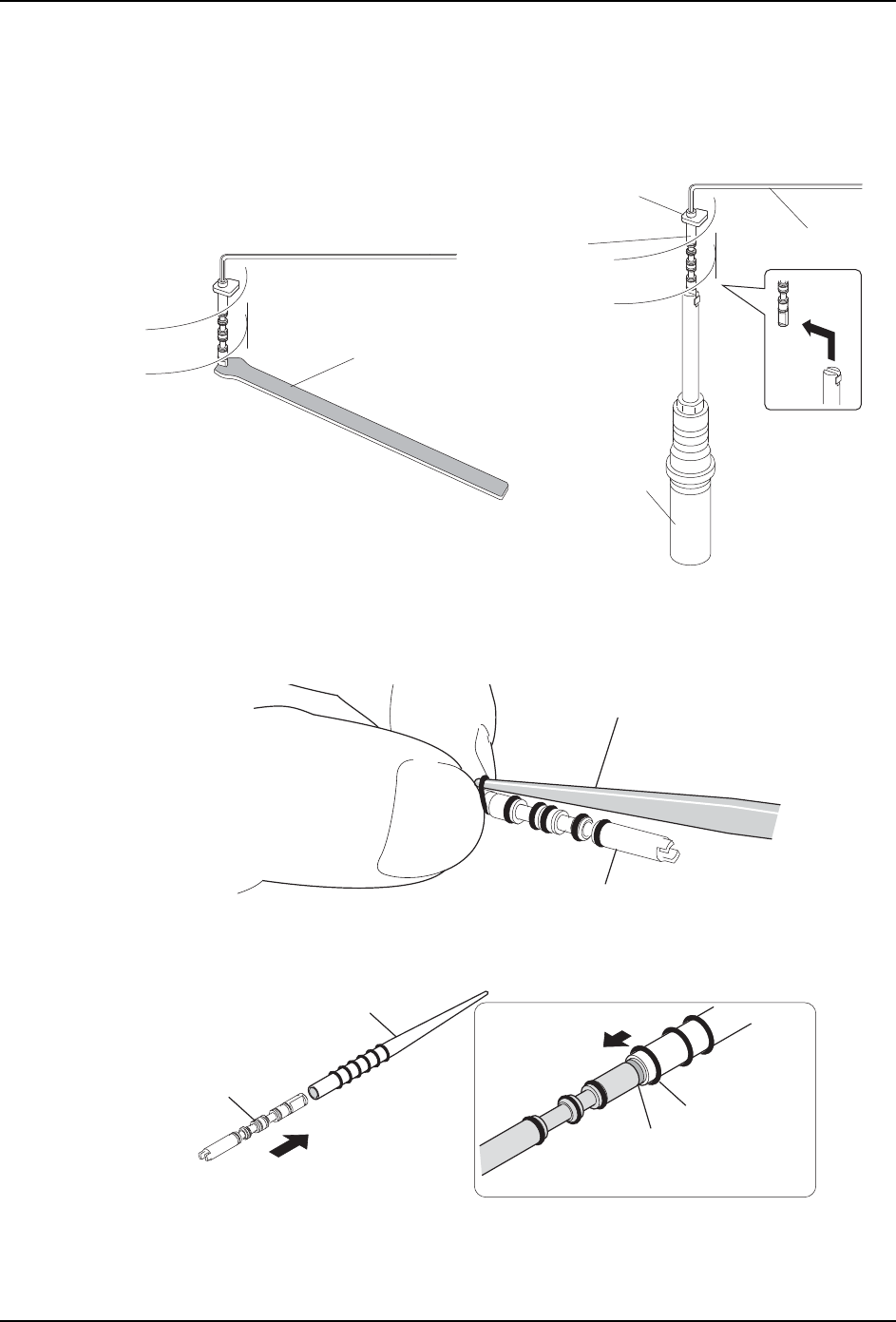

5. 预防保养 MEC-NXT3-004S0
270 NXT III 机械手册
3. 降低机械阀。
4. 请使用六角扳手和治具扳手 （PB00EY*）或者转矩螺丝刀 (AA9ZT**) 拆除固定螺栓，使
推板和推杆分开。
备注 )需要 1.5mm 宽度的短型六角扳手。
5. 请向下方拔出推杆。
6. 请用指甲等夹住 O 型圈后缠绕。在 O 型圈和推杆之间的间隙中插入 O 型圈更换治具
(PM072M*) 的细的一头后，拆除 O 型圈 (6 个 )。
7. 请把 O 型圈从 O 型圈更换治具的细的一头放入到粗的一头中，拉长 O 型圈。把推杆放入
O 型圈更换治具，在漕和治具端面对齐的状态下，嵌入 O 型圈 (6 个 )。
8. 取 0.003cc 的 MDV235-ZB 到刷子上，请对 O 型圈表面薄薄地涂敷。
9. 将推杆从旋转头下方插入。
䕀ⶽ㶎ϱߔ
01NST-0876Sa
݁㾦ᡇ
ᵓ
ᴚ
⊏ᡇ
2ൟᤶ⊏
1676D
ᴚ
ῑ
2ൟ
ো˖$&
1676D
2ൟᤶ⊏
ᴚ
