5. 预防保养 MEC-NXT3-004S0
270 NXT III 机械手册
3. 降低机械阀。
4. 请使用六角扳手和治具扳手 （PB00EY*）或者转矩螺丝刀 (AA9ZT**) 拆除固定螺栓，使
推板和推杆分开。
备注 )需要 1.5mm 宽度的短型六角扳手。
5. 请向下方拔出推杆。
6. 请用指甲等夹住 O 型圈后缠绕。在 O 型圈和推杆之间的间隙中插入 O 型圈更换治具
(PM072M*) 的细的一头后，拆除 O 型圈 (6 个 )。

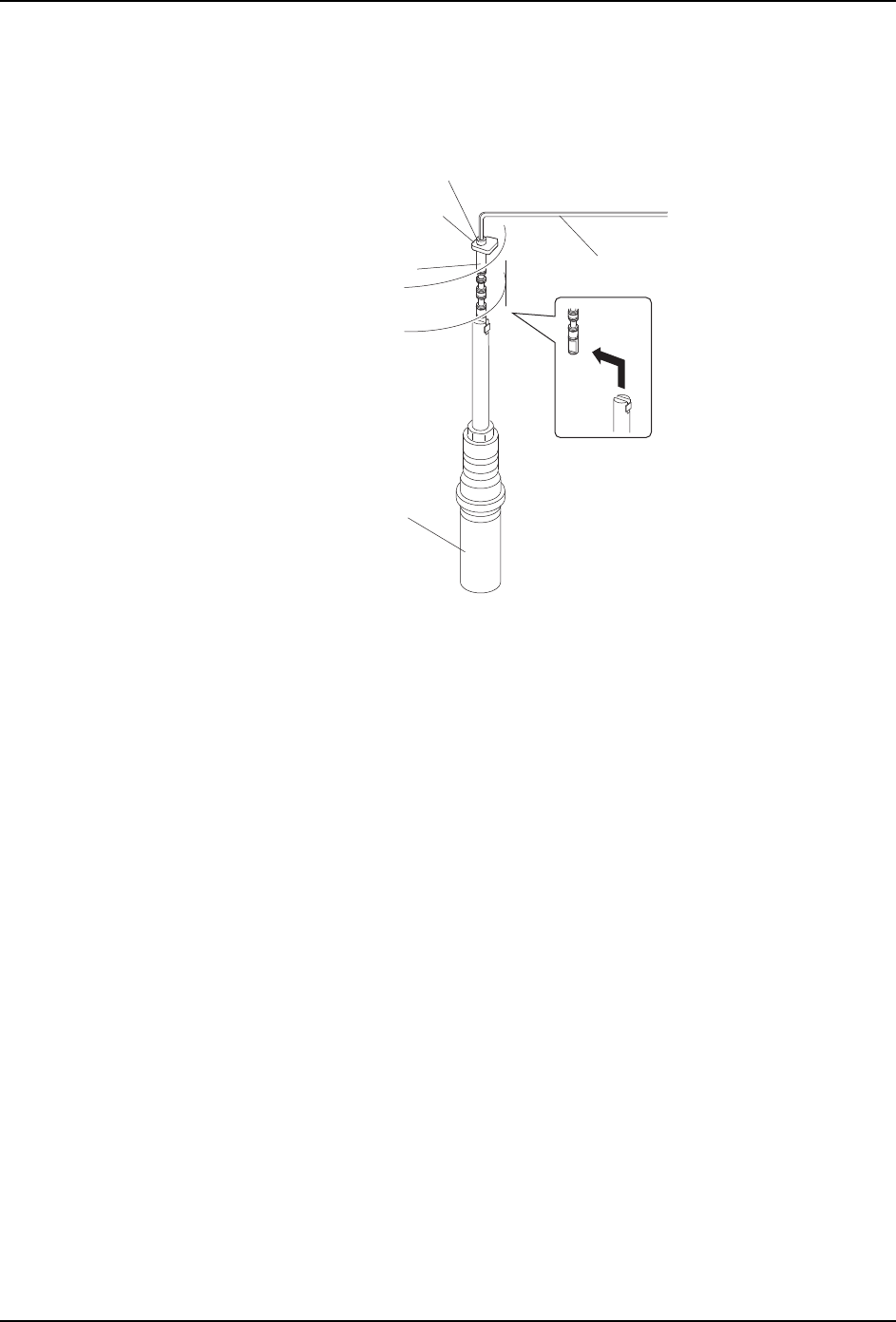

7. 请把 O 型圈从 O 型圈更换治具的细的一头放入到粗的一头中，拉长 O 型圈。把推杆放入
O 型圈更换治具，在漕和治具端面对齐的状态下，嵌入 O 型圈 (6 个 )。
8. 取 0.003cc 的 MDV235-ZB 到刷子上，请对 O 型圈表面薄薄地涂敷。
9. 将推杆从旋转头下方插入。
䕀ⶽ㶎ϱߔ
01NST-0876Sa
݁㾦ᡇ
ᵓ
ᴚ
⊏ᡇ
2ൟᤶ⊏
1676D
ᴚ
ῑ
2ൟ
ো˖$&
1676D
2ൟᤶ⊏
ᴚ
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 271
10.把推杆安装到推板上，请使用转矩螺丝刀 (AA9ZT**) 按规定的转矩 (0.16Nm) 拧紧。
注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤贴装工作头的螺栓口。
注意 )在固定螺栓上涂敷有防止松缓的粘着剂。即使放松了的螺栓，也能再使用 2 ～ 3 次左
右 , 不过，多次使用的时候，请使用新的螺栓。
11.请将机械阀返还到原位，安装下盖板和阀的压块后用螺栓固定。 ( 螺栓的紧固转矩：
0.20Nm)
注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤贴装工作头的螺栓口。
注意 )在固定螺栓上涂敷有防止松缓的粘着剂。即使放松了的螺栓，也能再使用 2 ～ 3 次左
右 , 不过，多次使用的时候，请使用新的螺栓。
݁㾦ᡇ
ᵓ
ᴚ
$$=7
1676E
㶎ϱߔ
ᅮ㶎ᷧⱘ㋻䕀ⶽ˖1P
5. 预防保养 MEC-NXT3-004S0
272 NXT III 机械手册
5.10.14 H08M/H08MQ 工作头的机械阀 O 型圈的更换和加油
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。

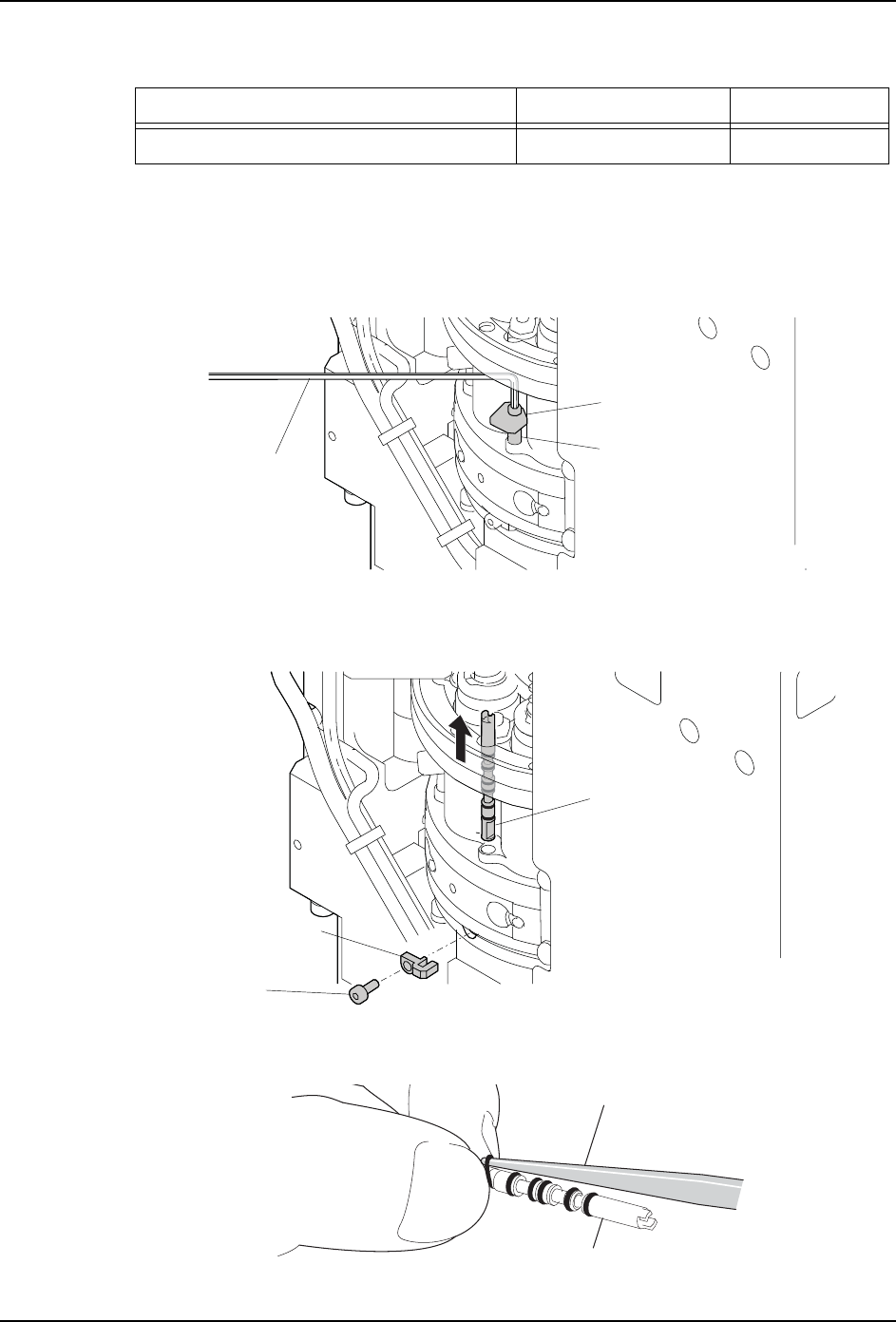

1. 请拆除贴装工作头。( 详细请参考 「4.3 贴装工作头的拆除、安装」）
2. 机械阀由推板和推杆构成。使用六角扳手拆除固定螺栓，使推板和推杆分开。
3. 拆除固定螺栓，拆除机械阀压块。
4. 请向上方拔出推杆。
5. 请用指甲等夹住 O 型圈后缠绕。在 O 型圈和推杆之间的间隙中插入 O 型圈更换治具
(PM072M*) 的细的一头后，拆除 O 型圈 (6 个 )。
润滑油 加油处 加油量 （cc）
MDV235-ZB （黑田精工）（K3032K） (1) 机械阀 O 型圈 0.003
01NST-1098S
ޣ䀈ᢩᢁ
᧞ᶵ
᧞ᵼ
ᵰỦ䰶ুඍ
⼺ᰦ
01NST-1099S
᧞ᵼ
2ൟᤶ⊏
1676D
ᴚ
