MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 275 5.10.15 H24 工作头的机械阀 O 型圈的更换和加油 备注 )对 于加油量少的加油 作业，推荐使用治具的注射筒 （S61439） 。在注射 筒上有刻度， 请作为加油量的基准。 1. 拆除贴装工作头。 （详细请参考 「4.3 贴装工作头的拆除、安装」 ） 2. 拆下工作头的侧面盖板。 3. 请拆除机械阀压板的固定螺栓 (3 个 )。 4. 将机械阀向上…
5. 预防保养 MEC-NXT3-004S0
274 NXT III 机械手册

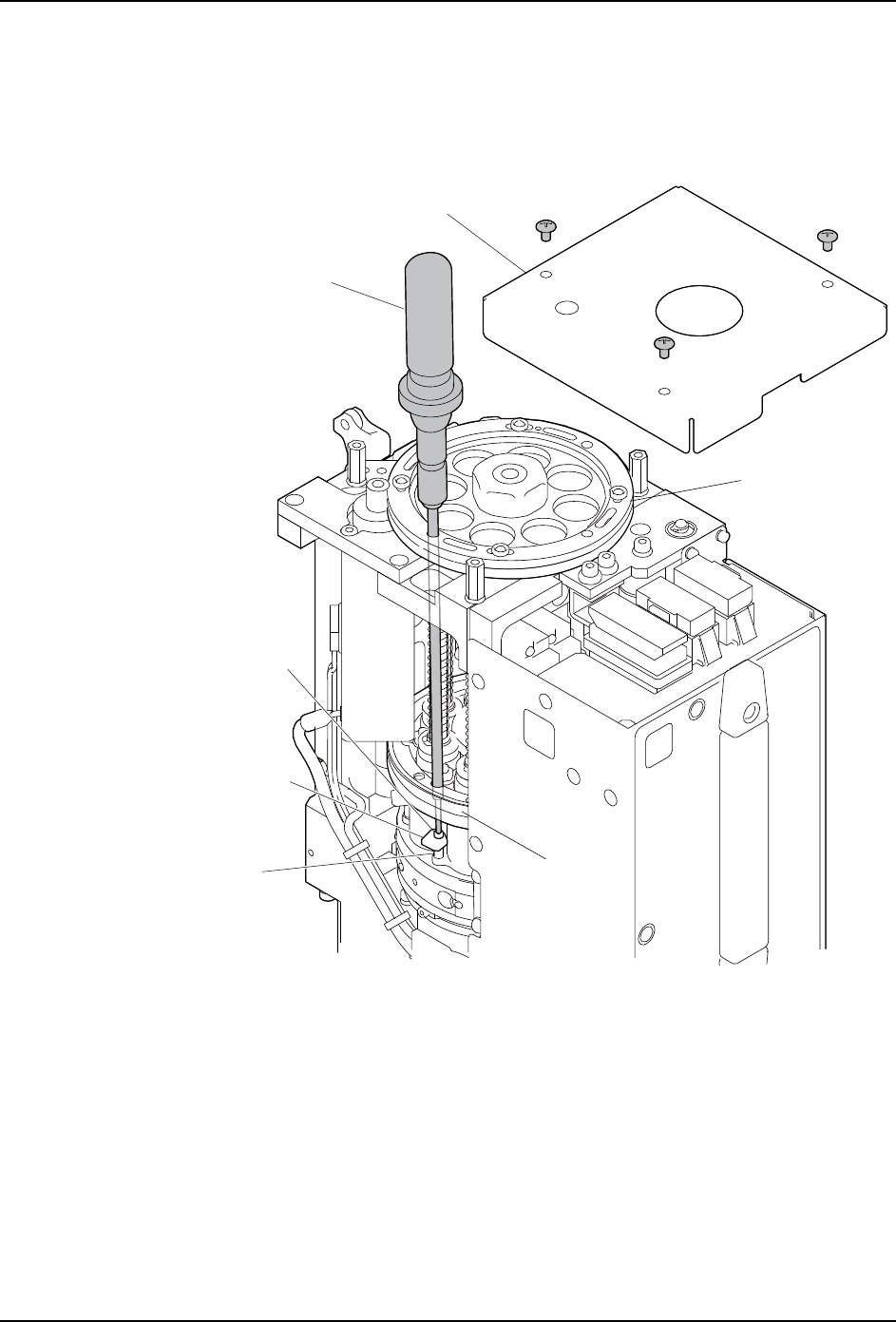

11.将 Q 轴齿轮与 R 轴齿轮的孔对齐，插入转矩螺丝刀 (2AGKHJ0013**)，按规定的转矩
(0.16Nm) 拧紧。
注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤贴装工作头的螺栓口。
注意 )在固定螺栓上涂敷有防止松缓的粘着剂。即使放松了的螺栓，也能再使用 2 ～ 3 次左
右 , 不过，多次使用的时候，请使用新的螺栓。
᧞ᶵ
㷰ṉ㍝ര䖢⸟φ1P
1676D
᧞ඍ
䖢⸟㷰ѓ࠶
ⴌᶵ
4䖪喵䖤
5䖪喵䖤
0.69 Nm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 275
5.10.15 H24 工作头的机械阀 O 型圈的更换和加油
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 拆除贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」）
2. 拆下工作头的侧面盖板。
3. 请拆除机械阀压板的固定螺栓 (3 个 )。

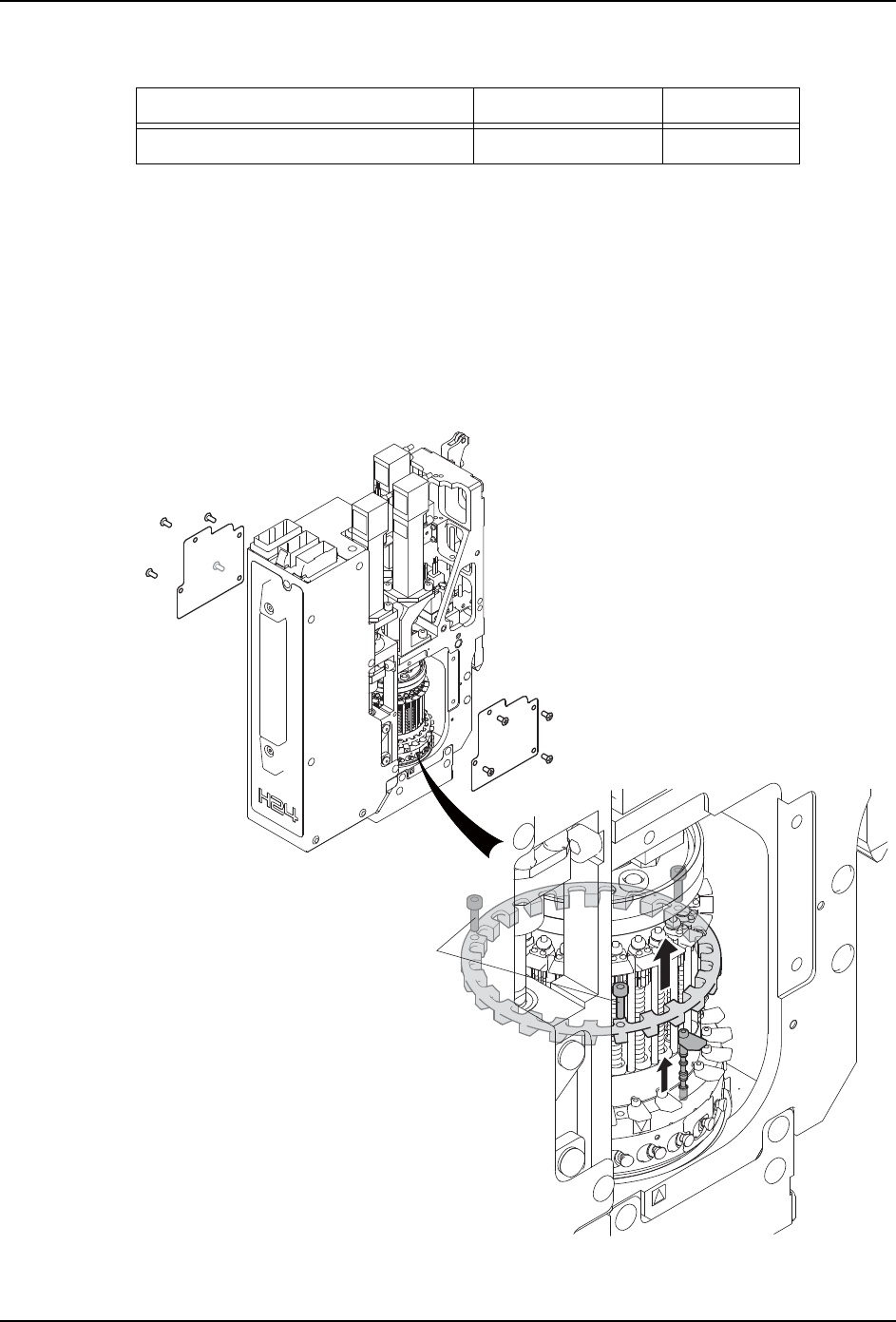

4. 将机械阀向上方拉起。
备注 )下记插图是 H08 工作头，其他工作头也请进行同样的操作。
润滑油 加油位置 加油量 (cc)
MDV235-ZB （黑田精工）（K3032K） 机械阀 O 型圈 0.003
01MEC-1515a
0.1 Nm
0.69 Nm
0.69 Nm
5. 预防保养 MEC-NXT3-004S0
276 NXT III 机械手册
5. 将机械阀的 O 型圈用手指夹住后使其弯曲。在 O 型圈和机械阀之间的间隙中插入 O 型圈
更换治具 ( 图号 :2MGKHJ0005**) 的细端后拆除 O 型圈 (6 个 )。
6. 将新的 O 型圈从 O 型圈更换治具的细端部分套入，撑开 O 型圈。将推杆插入到 O 型圈更
换治具中，在推杆上的槽和治具端面吻合的状态下，将 O 型圈 （6 个）套入。
7. 使用刷子蘸取 0.003 的 MDV235-ZB，涂敷在机械阀 O 型圈的表面。
8. 将机械阀返回到原来的位置，安装机械阀压块，使用螺栓固定。
01MEC-1516
01MEC-1517
