5. 预防保养 MEC-NXT3-004S0 280 NXT III 机械手册 5.10.17 搬运轨道传送带张力的检查 1. 准备张力计。 2. 拉出模 组 （请参考 「4.1 模组的拉出 / 插入」 ） 。 3. 只有在测定 M3-3 搬运轨道传送带的张力时，请拆 除定位螺丝、传送带清洁器 （请参考 「6.3 搬运轨道传送带清洁器」 ） 。 4. 将张力仪抵住测定处，测定搬运轨道皮带 的张力。张力值超出规定值时，请 移动张力轮 进行…
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 279
加油方法
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 请将主电源开关 OFF。
3. 双搬运轨道的时候，拆除支撑板。（参考 「4.6 搬运轨道支撑板的拆除、安装」〈双搬
运轨道的靠前生产时〉）
变更宽度的滚珠丝杆的加油。
4. 用清洁的布，擦去调宽滚珠丝杆 （1）的污垢。
5. 取 3.75cc 的 NS7 或者 SRL 到毛刷上。
6. 用毛刷均匀地涂刷调宽滚珠丝杆 （1）。请给所有的调宽滚珠丝杆加油。
7. 用手动将滑动搬运轨道 （通道 1 从属 , 通道 2 基准 , 从属轨道）进行 1 次全程往复，使
润滑油循环。
8. 用清洁的布，擦去从调宽滚珠丝杆渗出的多余的润滑油。
CZ 轴滚珠丝杆的加油。
9. 用手拉驱动皮带，使 CZ 轴旋转上升。
10.用清洁的布，擦去 CZ 轴导轨 （2）的污垢。
11.取 0.9cc 的 NS7 或者 SRL 到毛刷上。
12.用刷子给所有的 CZ 轴滚珠丝杆 (2) 上均匀地涂敷润滑油。
13.用手拉驱动皮带，使 CZ 轴旋转上下全程往复，使润滑油循环。
14.用清洁的布，擦去从 CZ 轴渗出的多余的润滑油。
15.双搬运轨道时，安装支撑板。（参考 「4.6 搬运轨道支撑板的拆除、安装」）
16.插入模组。（参考 「4.1 模组的拉出 / 插入」）
5. 预防保养 MEC-NXT3-004S0
280 NXT III 机械手册

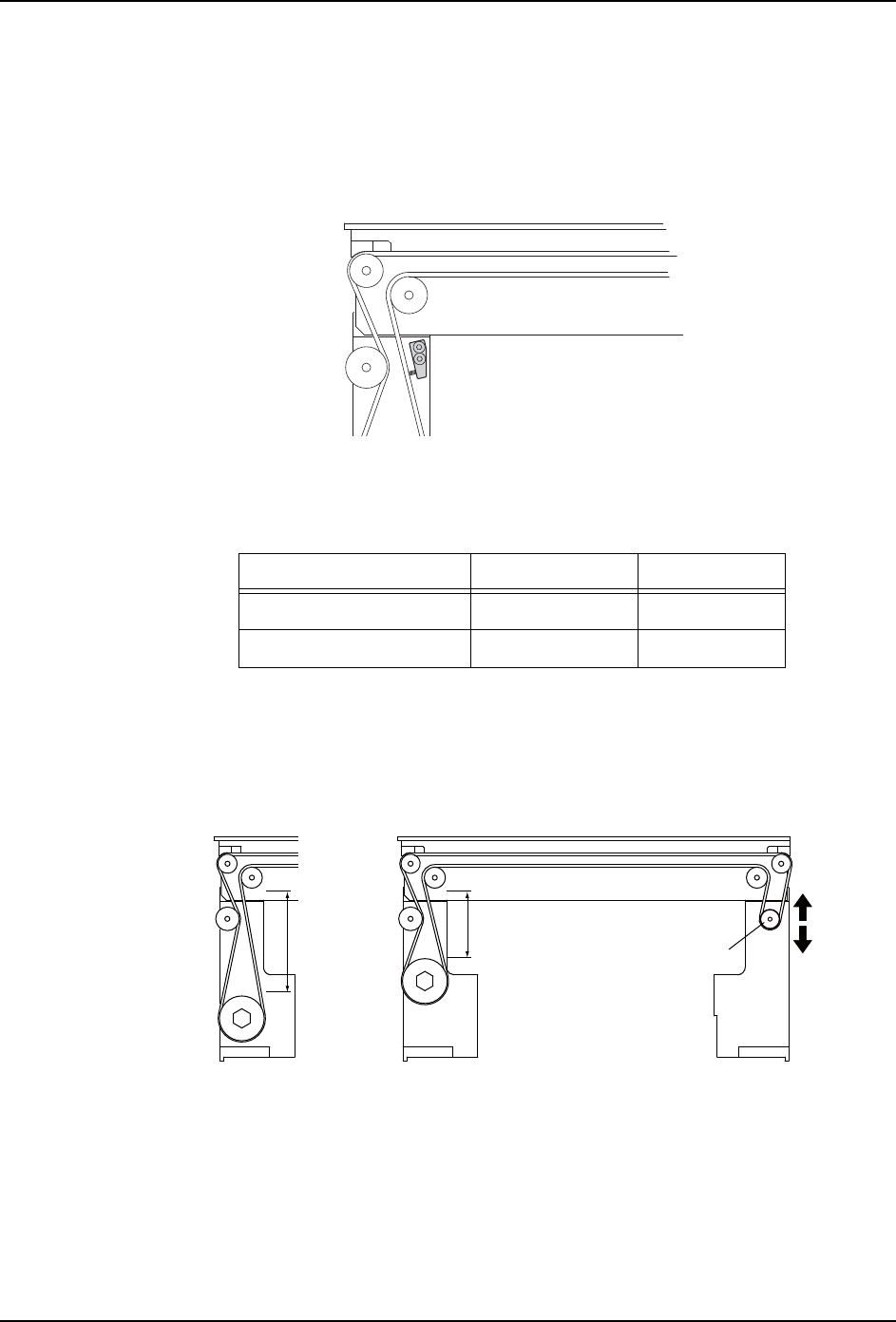

5.10.17 搬运轨道传送带张力的检查
1. 准备张力计。
2. 拉出模组 （请参考 「4.1 模组的拉出 / 插入」）。
3. 只有在测定 M3-3 搬运轨道传送带的张力时，请拆除定位螺丝、传送带清洁器 （请参考
「6.3 搬运轨道传送带清洁器」）。
4. 将张力仪抵住测定处，测定搬运轨道皮带的张力。张力值超出规定值时，请移动张力轮
进行调整。
〈单 · 双搬运轨道〉
备注 )对于搬运轨道传送带，随着运转时间会发生延长，如果张力超过公差范围时，请依据
表中的调整时张力进行重新调整。
〈M3-3 模组〉
M3-3/M6-3 模组 调整时张力 (Hz) 公差张力 (Hz)
通道 1 314±30 201 ～ 344
通道 2 225±20 145 ～ 245
01MEC-0579a
01MEC-1401Sa
ψ0ᩢ䘆䖞䚉ϊ
䙐䚉
⎁ᇐ㤹പ
ᕖ㍝䖤
䙐䚉
⎁ᇐ㤹പ
1.96 Nm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 281

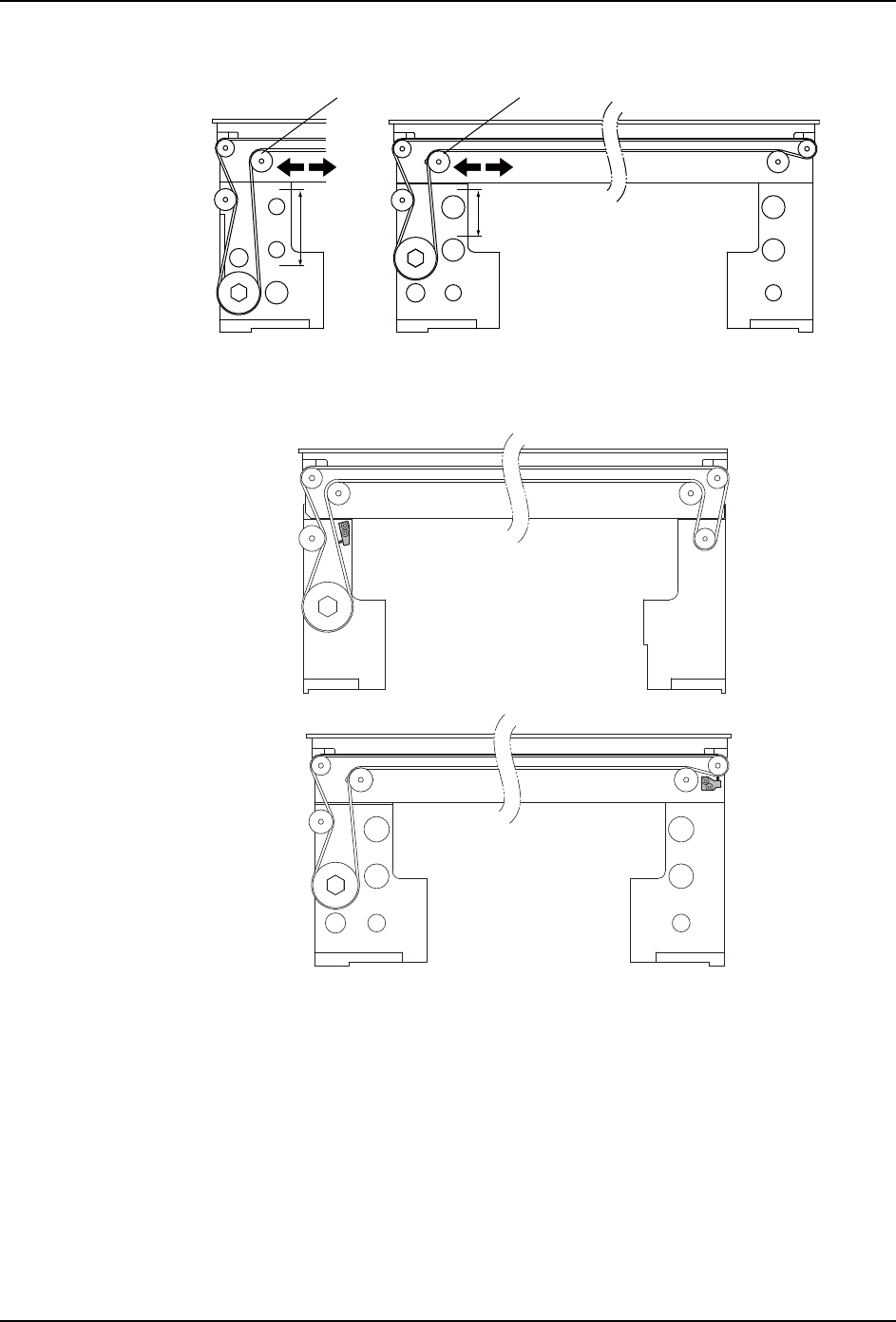

另外，请除去粘在传送带清洁器的刷子上的垃圾和灰尘。
01MEC-1402Sa
ψ0ᩢ䘆䖞䚉ϊ
䙐䚉
⎁ᇐ㤹പ
ᕖ㍝䖤
䙐䚉
⎁ᇐ㤹പ
ᕖ㍝䖤1.96 Nm 1.96 Nm
01MEC-1403
